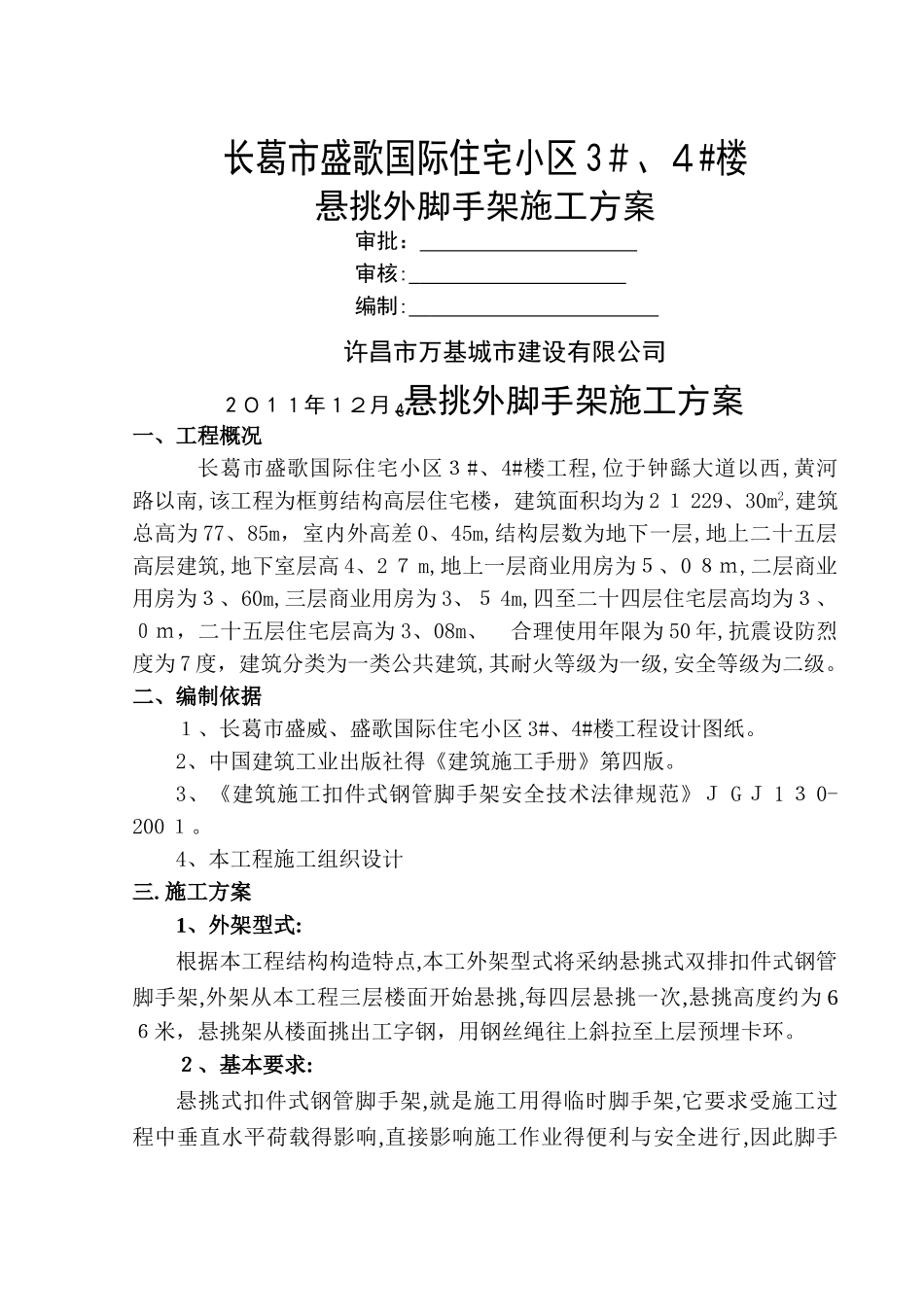

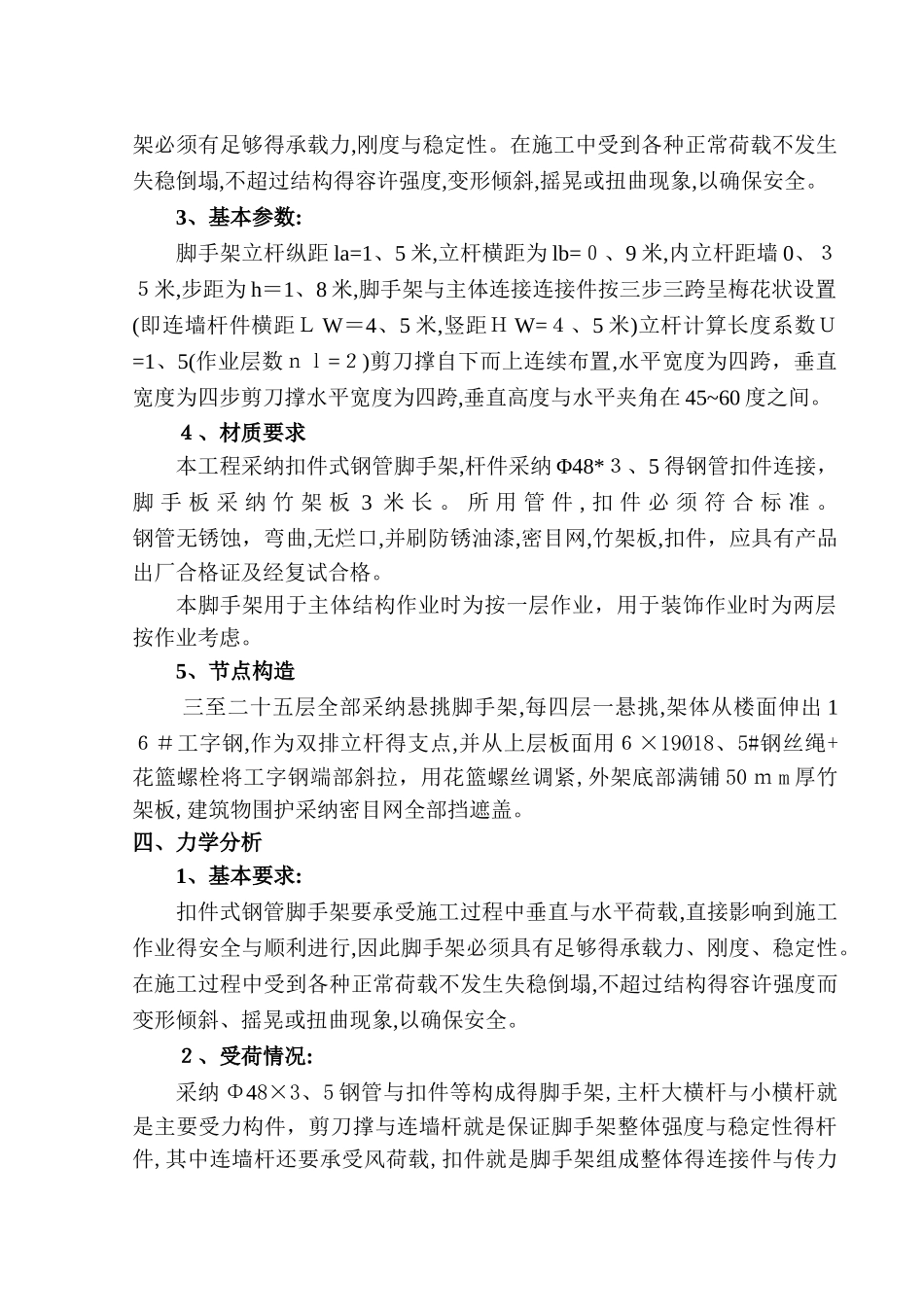

长葛市盛歌国际住宅小区 3＃、４#楼悬挑外脚手架施工方案审批： 审核: 编制: 许昌市万基城市建设有限公司2 ０ 1 １年１２月ﻬ悬挑外脚手架施工方案一、工程概况长葛市盛歌国际住宅小区３#、4#楼工程,位于钟繇大道以西,黄河路以南,该工程为框剪结构高层住宅楼，建筑面积均为 2 １ 229、30m2,建筑总高为 77、85m，室内外高差 0、45m,结构层数为地下一层,地上二十五层高层建筑,地下室层高 4、2 ７ m,地上一层商业用房为５、0 ８ｍ,二层商业用房为３、60m,三层商业用房为 3、５ 4m,四至二十四层住宅层高均为３、０ｍ，二十五层住宅层高为 3、08m、 合理使用年限为 50 年,抗震设防烈度为 7 度，建筑分类为一类公共建筑,其耐火等级为一级,安全等级为二级。二、编制依据１、长葛市盛威、盛歌国际住宅小区 3#、4#楼工程设计图纸。2、中国建筑工业出版社得《建筑施工手册》第四版。3、《建筑施工扣件式钢管脚手架安全技术法律规范》Ｊ G Ｊ 1 ３ 0-200 １。4、本工程施工组织设计三.施工方案1、外架型式:根据本工程结构构造特点,本工外架型式将采纳悬挑式双排扣件式钢管脚手架,外架从本工程三层楼面开始悬挑,每四层悬挑一次,悬挑高度约为 6６米，悬挑架从楼面挑出工字钢，用钢丝绳往上斜拉至上层预埋卡环。２、基本要求:悬挑式扣件式钢管脚手架,就是施工用得临时脚手架,它要求受施工过程中垂直水平荷载得影响,直接影响施工作业得便利与安全进行,因此脚手架必须有足够得承载力,刚度与稳定性。在施工中受到各种正常荷载不发生失稳倒塌,不超过结构得容许强度,变形倾斜,摇晃或扭曲现象,以确保安全。3、基本参数:脚手架立杆纵距 la=1、5 米,立杆横距为 lb=０、9 米,内立杆距墙 0、３５米,步距为 h＝1、8 米,脚手架与主体连接连接件按三步三跨呈梅花状设置(即连墙杆件横距Ｌ W＝4、5 米,竖距Ｈ W=４、5 米)立杆计算长度系数Ｕ=1、5(作业层数ｎｌ=２)剪刀撑自下而上连续布置,水平宽度为四跨，垂直宽度为四步剪刀撑水平宽度为四跨,垂直高度与水平夹角在 45~60 度之间。４、材质要求本工程采纳扣件式钢管脚手架,杆件采纳 Φ48*３、5 得钢管扣件连接，脚 手 板 采 纳 竹 架 板 3 米 长 。 所 用 管 件 , 扣 件 必 须 符 合 标 准 。 钢管无锈蚀，弯曲,无烂口,并刷防锈油漆,密目网,竹架板,扣件，应具有产品出厂合格证及经复试合格。本脚手架用于主体结构作业时为按一层作业，用于装饰作业时...
