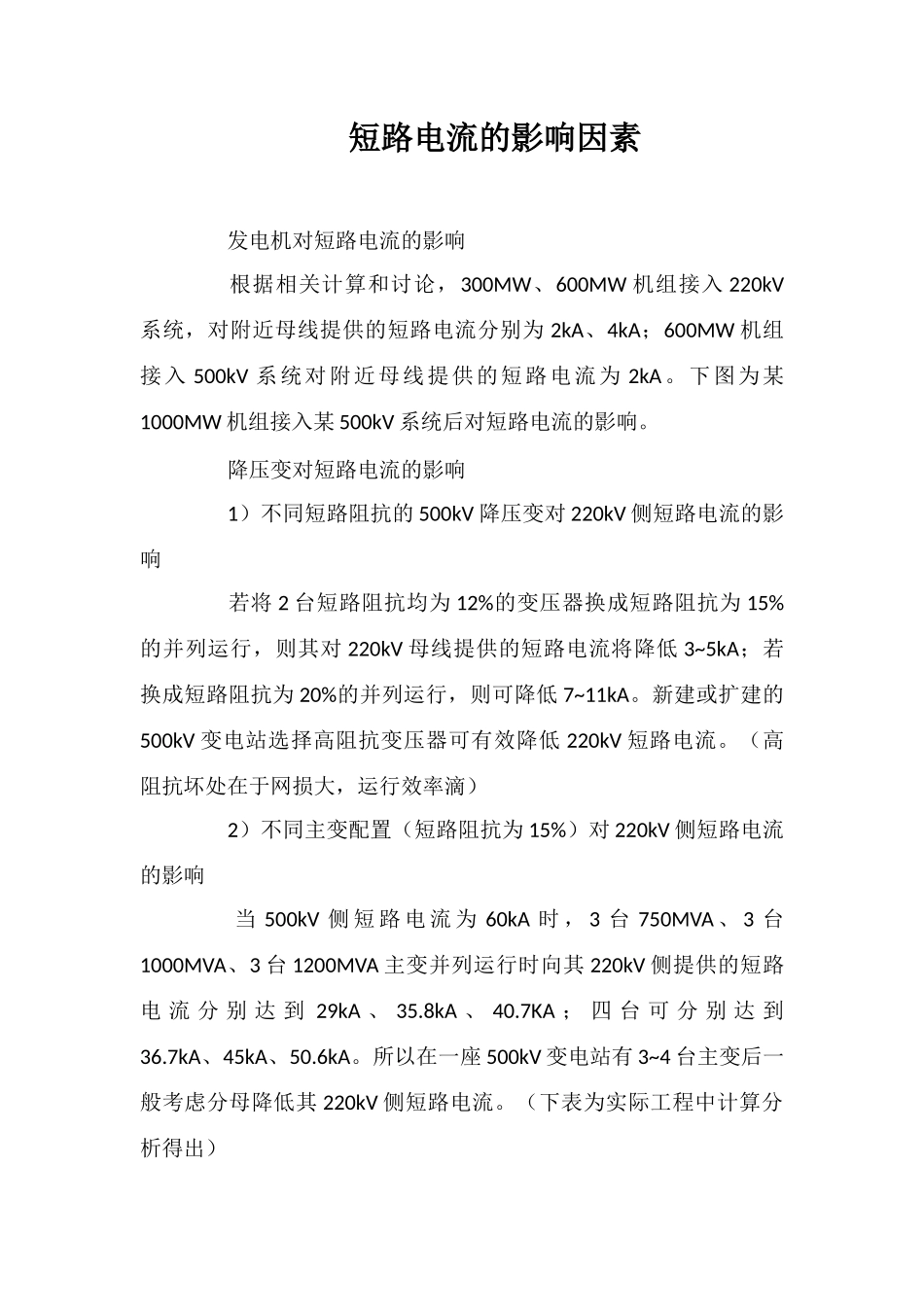

短路电流的影响因素 发电机对短路电流的影响 根据相关计算和讨论，300MW、600MW 机组接入 220kV系统，对附近母线提供的短路电流分别为 2kA、4kA；600MW 机组接入 500kV 系统对附近母线提供的短路电流为 2kA。下图为某1000MW 机组接入某 500kV 系统后对短路电流的影响。 降压变对短路电流的影响 1）不同短路阻抗的 500kV 降压变对 220kV 侧短路电流的影响 若将 2 台短路阻抗均为 12%的变压器换成短路阻抗为 15%的并列运行，则其对 220kV 母线提供的短路电流将降低 3~5kA；若换成短路阻抗为 20%的并列运行，则可降低 7~11kA。新建或扩建的500kV 变电站选择高阻抗变压器可有效降低 220kV 短路电流。（高阻抗坏处在于网损大，运行效率滴） 2）不同主变配置（短路阻抗为 15%）对 220kV 侧短路电流的影响 当 500kV 侧 短 路 电 流 为 60kA 时 ， 3 台 750MVA 、 3 台1000MVA、3 台 1200MVA 主变并列运行时向其 220kV 侧提供的短路电 流 分 别 达 到 29kA 、 35.8kA 、 40.7KA ； 四 台 可 分 别 达 到36.7kA、45kA、50.6kA。所以在一座 500kV 变电站有 3~4 台主变后一般考虑分母降低其 220kV 侧短路电流。（下表为实际工程中计算分析得出）
