石油化工自动化仪表选型设计规范样本

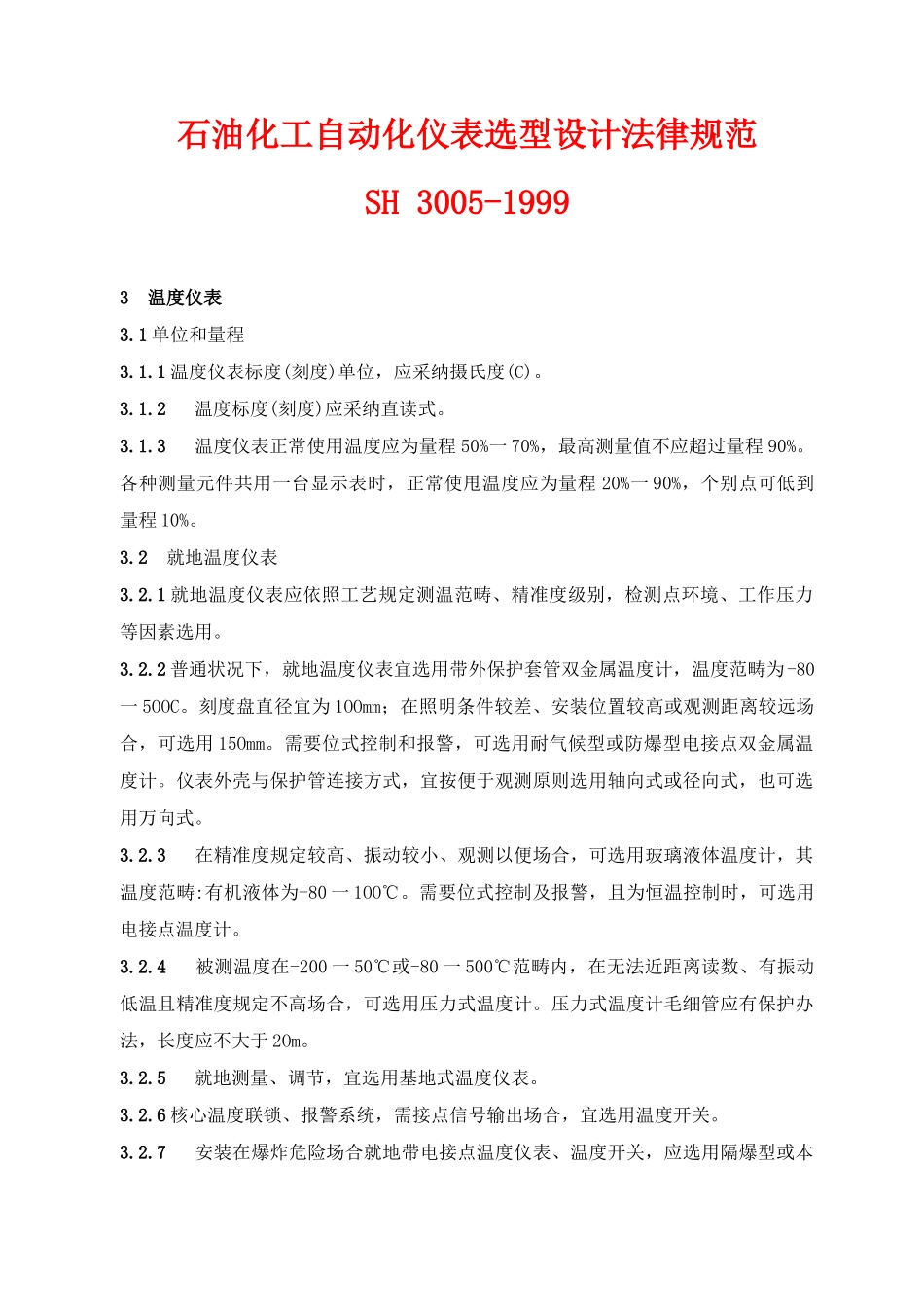

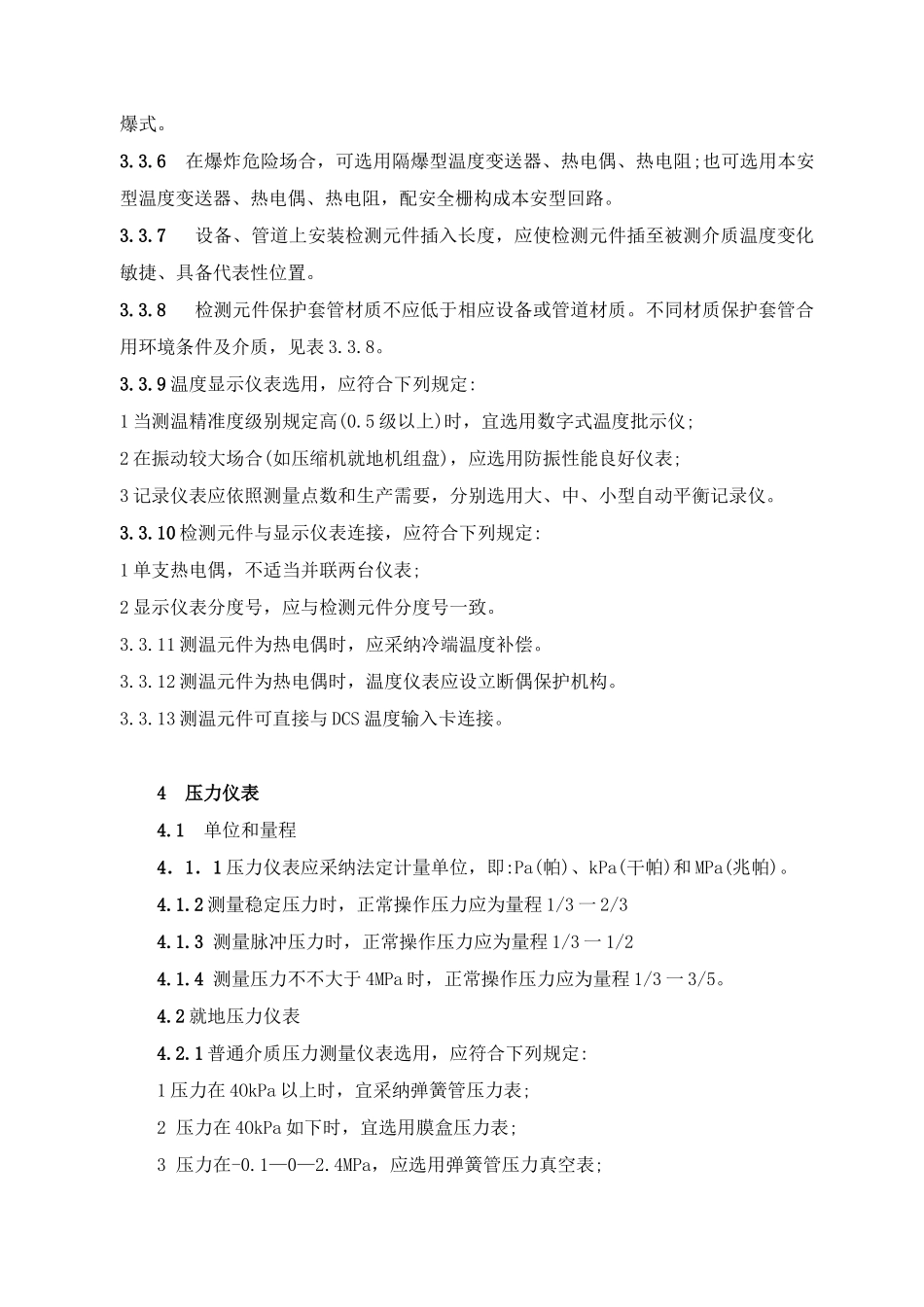

石油化工自动化仪表选型设计法律规范SH 3005-19993 温度仪表3.1 单位和量程3.1.1 温度仪表标度(刻度)单位，应采纳摄氏度(C)。 3.1.2 温度标度(刻度)应采纳直读式。 3.1.3 温度仪表正常使用温度应为量程 50%一 70%，最高测量值不应超过量程 90%。各种测量元件共用一台显示表时，正常使甩温度应为量程 20%一 90%，个别点可低到量程 10%。3.2 就地温度仪表3.2.1 就地温度仪表应依照工艺规定测温范畴、精准度级别，检测点环境、工作压力等因素选用。 3.2.2 普通状况下，就地温度仪表宜选用带外保护套管双金属温度计，温度范畴为-80一 5OOC。刻度盘直径宜为 1OOmm；在照明条件较差、安装位置较高或观测距离较远场合，可选用 15Omm。需要位式控制和报警，可选用耐气候型或防爆型电接点双金属温度计。仪表外壳与保护管连接方式，宜按便于观测原则选用轴向式或径向式，也可选用万向式。 3.2.3 在精准度规定较高、振动较小、观测以便场合，可选用玻璃液体温度计，其温度范畴:有机液体为-80 一 1OO℃。需要位式控制及报警，且为恒温控制时，可选用电接点温度计。 3.2.4 被测温度在-200 一 50℃或-80 一 500℃范畴内，在无法近距离读数、有振动低温且精准度规定不高场合，可选用压力式温度计。压力式温度计毛细管应有保护办法，长度应不大于 2Om。 3.2.5 就地测量、调节，宜选用基地式温度仪表。 3.2.6 核心温度联锁、报警系统，需接点信号输出场合，宜选用温度开关。 3.2.7 安装在爆炸危险场合就地带电接点温度仪表、温度开关，应选用隔爆型或本安型。3.3 集中检测温度仪表3.3.1 规定以原则信号传播场合，应采纳温度变迭器。在满足设计规定状况下，可选用测量和变送一体化温度变送器。 3.3.2 检测元件及保护套管，应依照温度测量范畴、安装场合等条件选取(不同检测元件温度测量范畴见表 3.3.2)，且应符合下列规定:1 热电偶合用于普通场合；热电阻适田于精准度规定较高、无振动场合；热敏电阻合用于规定测量反映速度快场合。2 采纳热电阻温度检测元件时，宜采纳 PtlO0 热电阻。3 测量设备或管道外壁温度，应选用表面热电偶或表面热电阻。4 测量流动含固体颗粒介质温度，应选用耐磨热电偶。5 下列状况，可选用销装热电阻、热电偶:a 测量部位比较狭小，测温元件需要弯曲安装； b 被测物体热容量非常小；c 设备构造复杂；d 对测温元件有迅速响应规定；e 为节约特别保护管材料；f 用多点热电偶场合；3.3...
