移动测试软件快操说明书

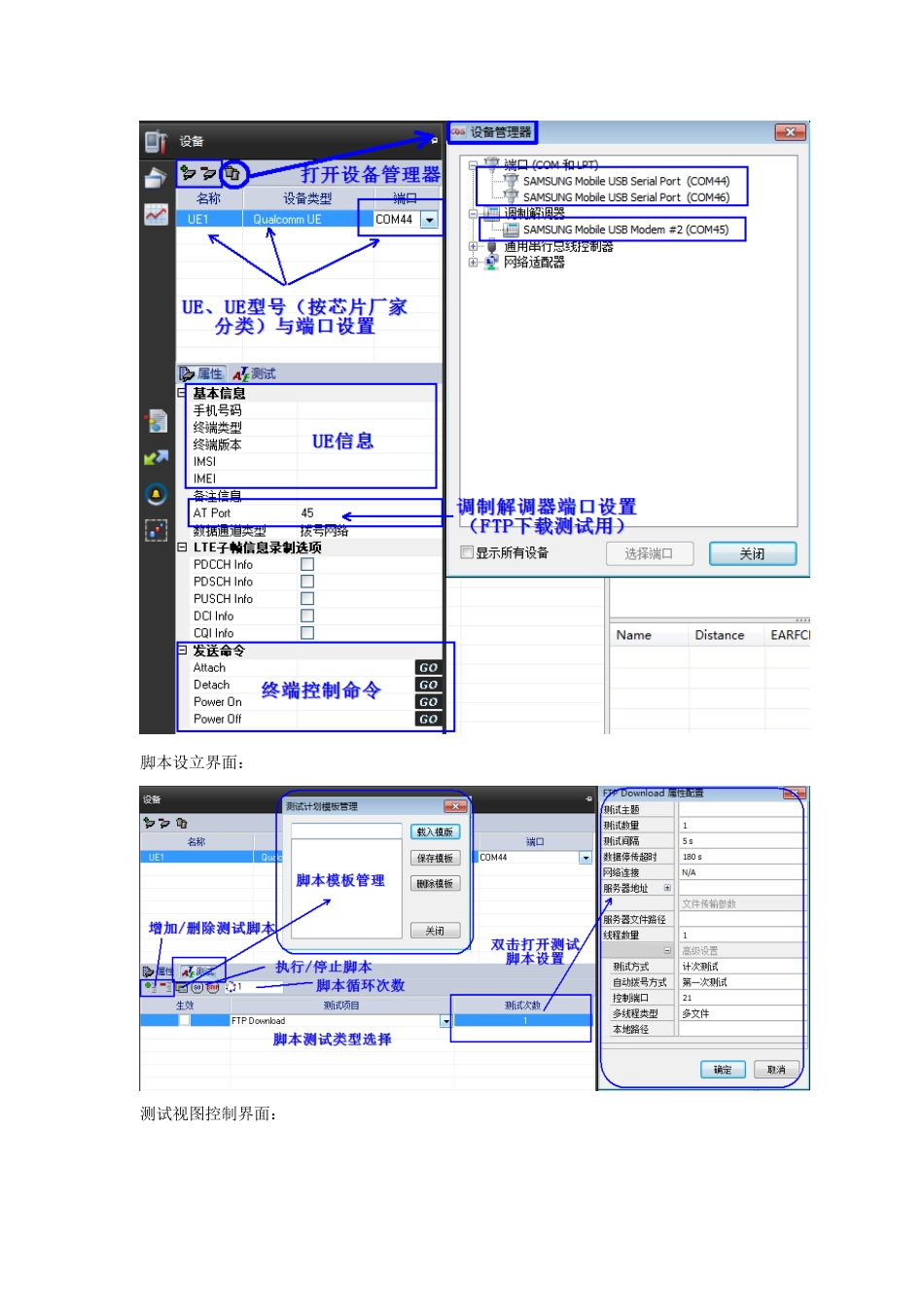

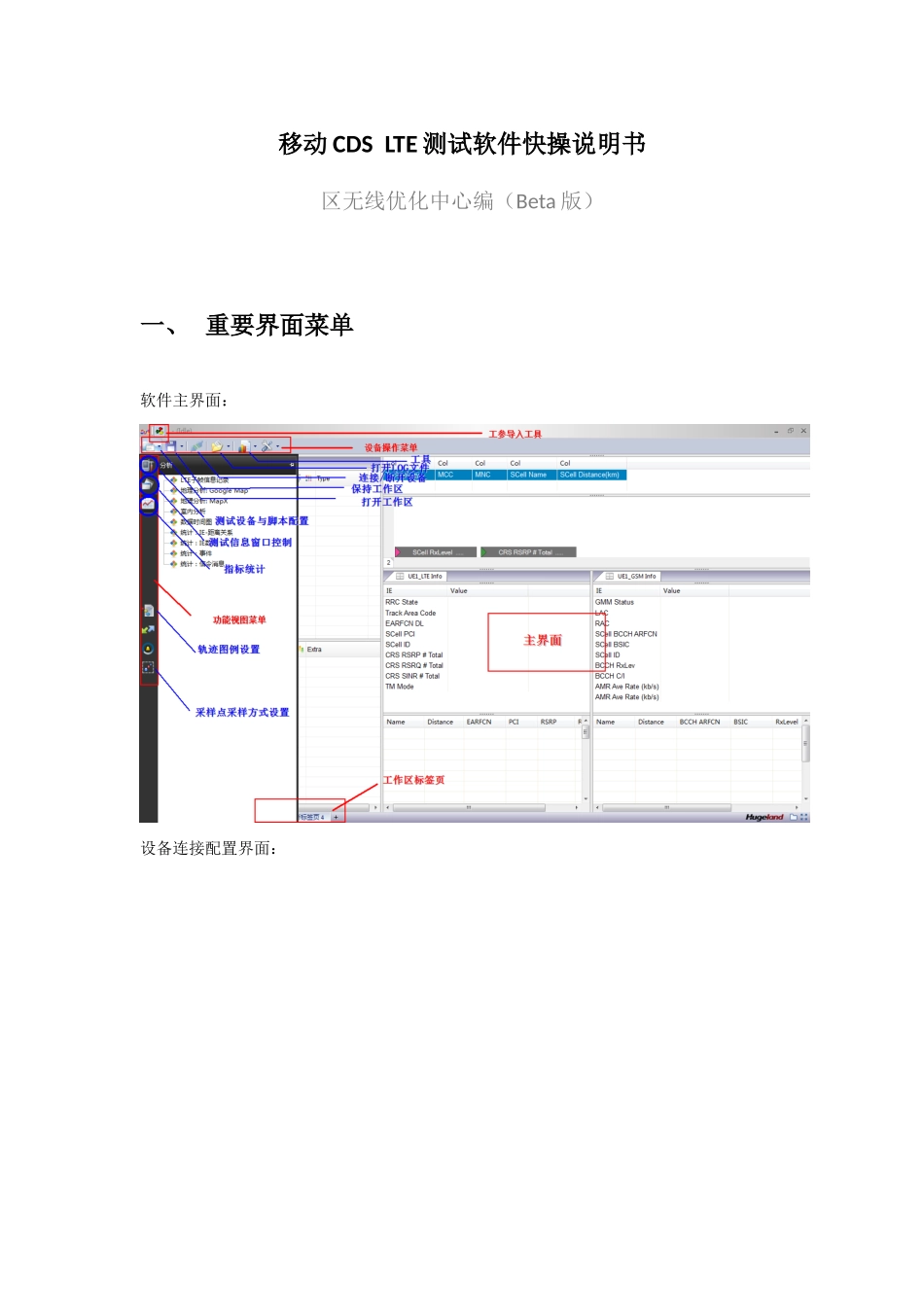

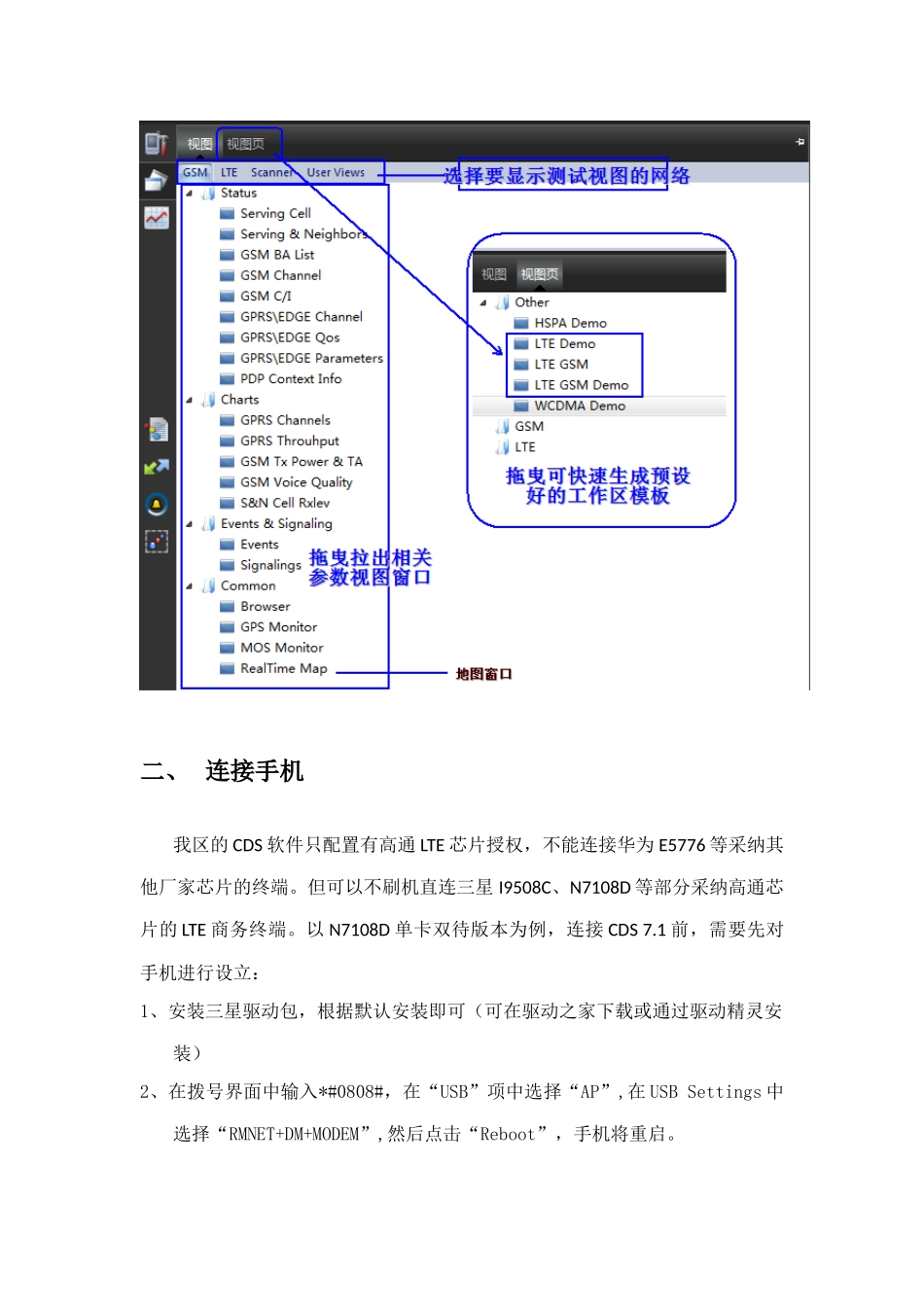

移动 CDS LTE 测试软件快操说明书区无线优化中心编（Beta 版）一、 重要界面菜单软件主界面：设备连接配置界面：脚本设立界面：测试视图控制界面：二、 连接手机我区的 CDS 软件只配置有高通 LTE 芯片授权，不能连接华为 E5776 等采纳其他厂家芯片的终端。但可以不刷机直连三星 I9508C、N7108D 等部分采纳高通芯片的 LTE 商务终端。以 N7108D 单卡双待版本为例，连接 CDS 7.1 前，需要先对手机进行设立：1、安装三星驱动包，根据默认安装即可（可在驱动之家下载或通过驱动精灵安装）2、在拨号界面中输入*#0808#，在“USB”项中选择“AP”,在 USB Settings 中选择“RMNET+DM+MODEM”,然后点击“Reboot”，手机将重启。3、输入*#9090#，确认带（*）的为“DM/DUN over HSIC”、“DBG MSG ON”。4、在“设立”—》“连接”—》“更多网络”—》“移动网络”—》“移动数据”，去除其勾选。（部分手机在打开移动数据时，电脑无法使用其调制解调器功能，如直接在手机上手动操作测试，则需要打开移动数据）方式 1：1、添加 Qualcomm UE，端口选择其中一个 Serial Port（如下图中为 73 或 74，若 连 接 其 中 一 个 端 口 后 发 现 没 有 信 令 参 数 时 ， 请 选 择 另 一 个 Serial Port）。AT Port 这里填写 USB Modem 端标语（如图中为 72）。数据通道类型选择“网络适配器”，网络适配器选择“”。2、确认配置无误后，连接设备，手动点击 Detach、Attach，可以看到如下图所示，代表设备对的连接，可以记录 Log 日记，并开始测试。方式 2：1、连接 CDS 前，需要新建一个拨号链接。打开网络和共享中心2、添加 Qualcomm UE，端口选择其中一个 Serial Port（如图中为 42 或 45，若连接后发现没有信令参数时，请选择另一个 Serial Port）。AT Port 这里填写USB Modem 端标语（如图中为 46）3、配置 ATE 测试项时，需要在网络连接里面勾选上之前建立的拨号连接。三、 工参导入打开主界面右上角的工参导入工具，生成社区数据库：在 MAP 视图上导入工参图层： 四、 脚本设立FTP 脚本设立：语音脚本设立：目前 LTE 手机终端分单卡单待 CSFB 和单卡双待两种方案，单卡双待机不存在 CSFB 的测试问题。对 CSFB 手机，从 4G 发起呼喊时： 单端（4G2G）总时延约 8~13s，平均约 9.6s，其中 76%大于 8s 小于 11s双端（4G 互拨）总时延约...
