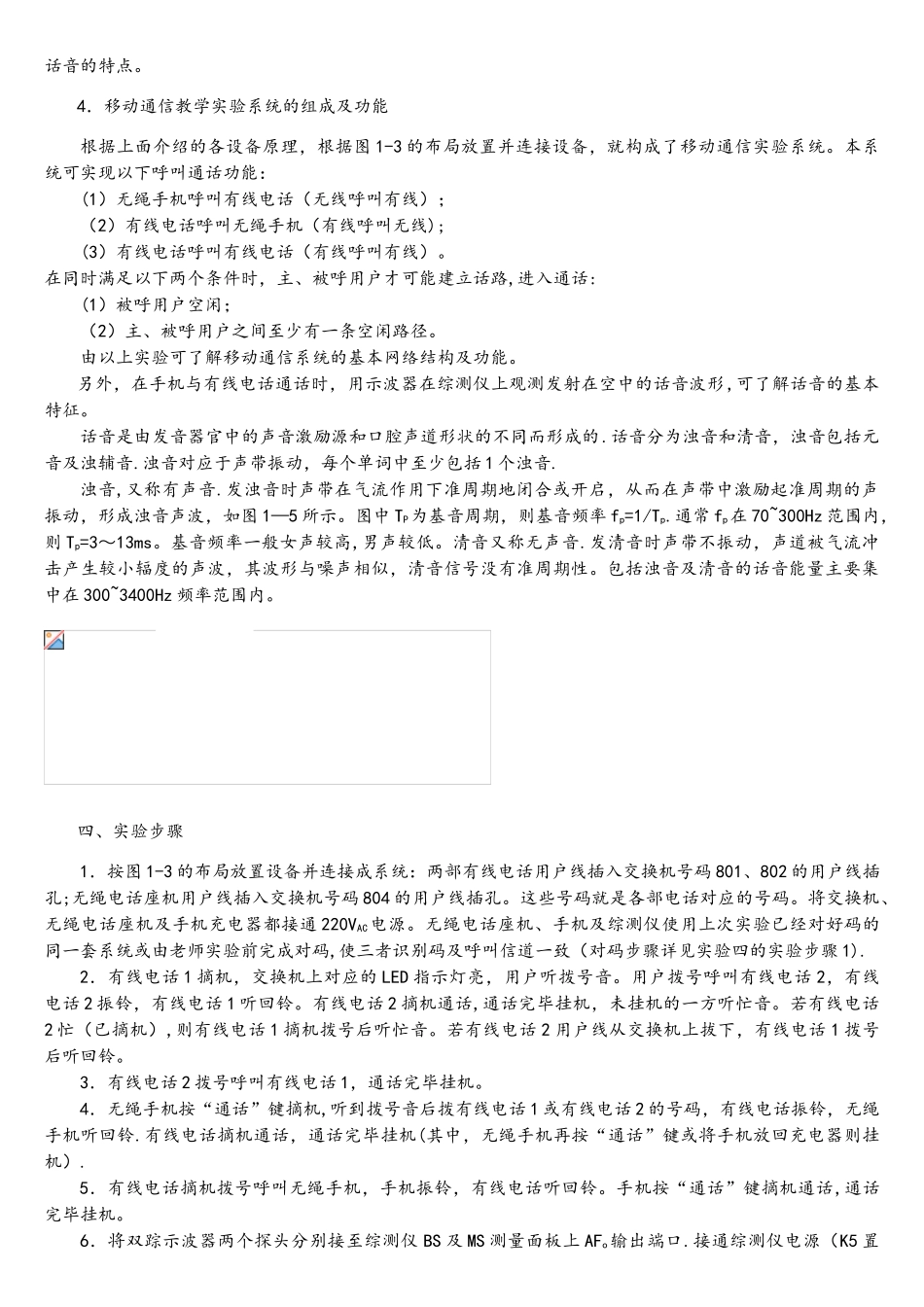

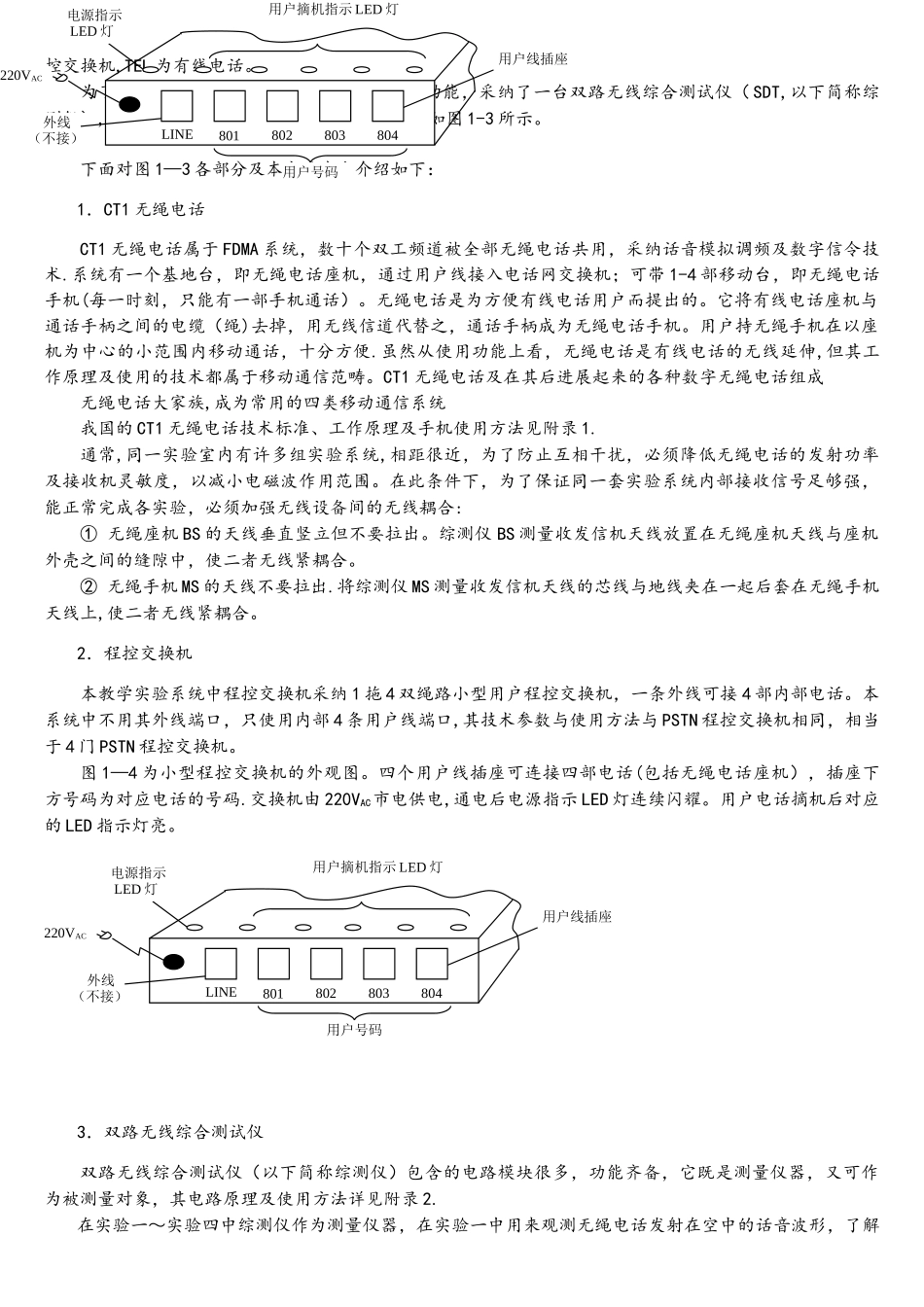

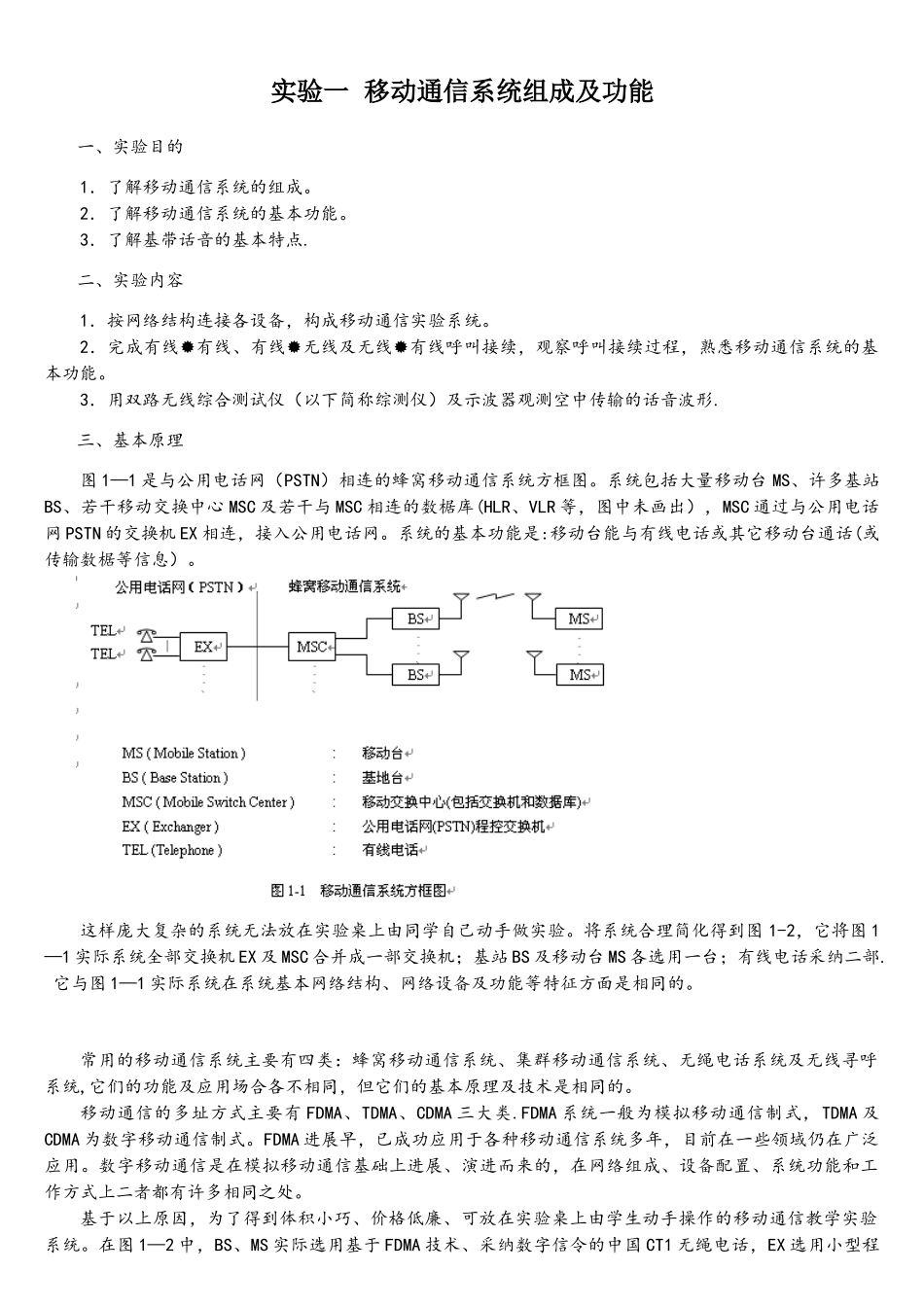

实验一 移动通信系统组成及功能一、实验目的1．了解移动通信系统的组成。2．了解移动通信系统的基本功能。3．了解基带话音的基本特点.二、实验内容1．按网络结构连接各设备，构成移动通信实验系统。2．完成有线有线、有线无线及无线有线呼叫接续，观察呼叫接续过程，熟悉移动通信系统的基本功能。3．用双路无线综合测试仪（以下简称综测仪）及示波器观测空中传输的话音波形.三、基本原理图 1—1 是与公用电话网（PSTN）相连的蜂窝移动通信系统方框图。系统包括大量移动台 MS、许多基站BS、若干移动交换中心 MSC 及若干与 MSC 相连的数椐库(HLR、VLR 等，图中未画出），MSC 通过与公用电话网 PSTN 的交换机 EX 相连，接入公用电话网。系统的基本功能是:移动台能与有线电话或其它移动台通话(或传输数椐等信息）。这样庞大复杂的系统无法放在实验桌上由同学自己动手做实验。将系统合理简化得到图 1-2，它将图 1—1 实际系统全部交换机 EX 及 MSC 合并成一部交换机；基站 BS 及移动台 MS 各选用一台；有线电话采纳二部. 它与图 1—1 实际系统在系统基本网络结构、网络设备及功能等特征方面是相同的。常用的移动通信系统主要有四类：蜂窝移动通信系统、集群移动通信系统、无绳电话系统及无线寻呼系统,它们的功能及应用场合各不相同，但它们的基本原理及技术是相同的。移动通信的多址方式主要有 FDMA、TDMA、CDMA 三大类.FDMA 系统一般为模拟移动通信制式，TDMA 及CDMA 为数字移动通信制式。FDMA 进展早，已成功应用于各种移动通信系统多年，目前在一些领域仍在广泛应用。数字移动通信是在模拟移动通信基础上进展、演进而来的，在网络组成、设备配置、系统功能和工作方式上二者都有许多相同之处。基于以上原因，为了得到体积小巧、价格低廉、可放在实验桌上由学生动手操作的移动通信教学实验系统。在图 1—2 中，BS、MS 实际选用基于 FDMA 技术、采纳数字信令的中国 CT1 无绳电话，EX 选用小型程控交换机,TEL 为有线电话。为了测试上述小型移动通信系统无线部分的功能，采纳了一台双路无线综合测试仪（ SDT,以下简称综测仪）,构成一套完整的移动通信教学实验系统，如图 1-3 所示。下面对图 1—3 各部分及本实验内容介绍如下：1．CT1 无绳电话CT1 无绳电话属于 FDMA 系统，数十个双工频道被全部无绳电话共用，采纳话音模拟调频及数字信令技术.系统有一个基地台，即无绳电话座机，通过用户线接...
