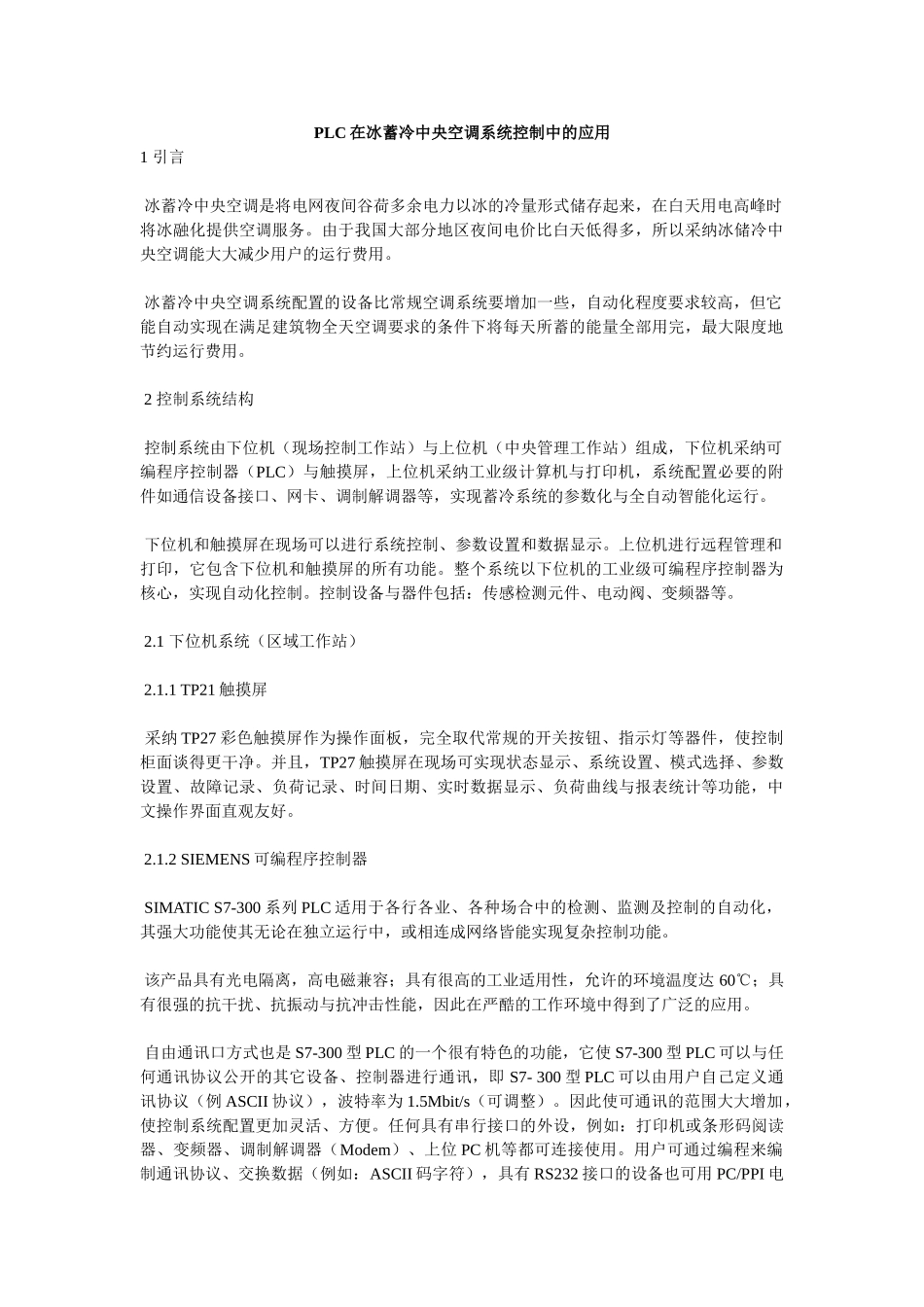

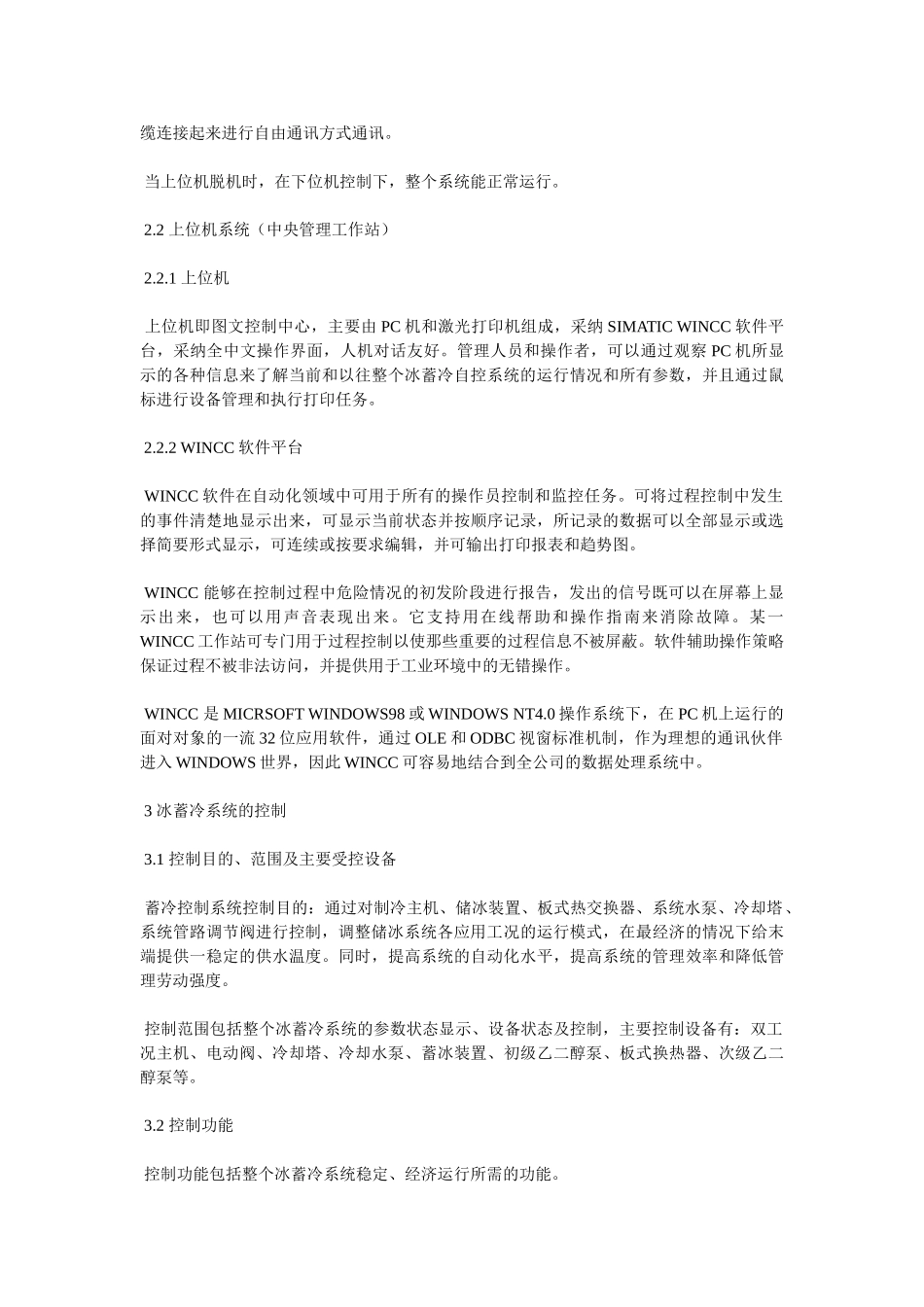

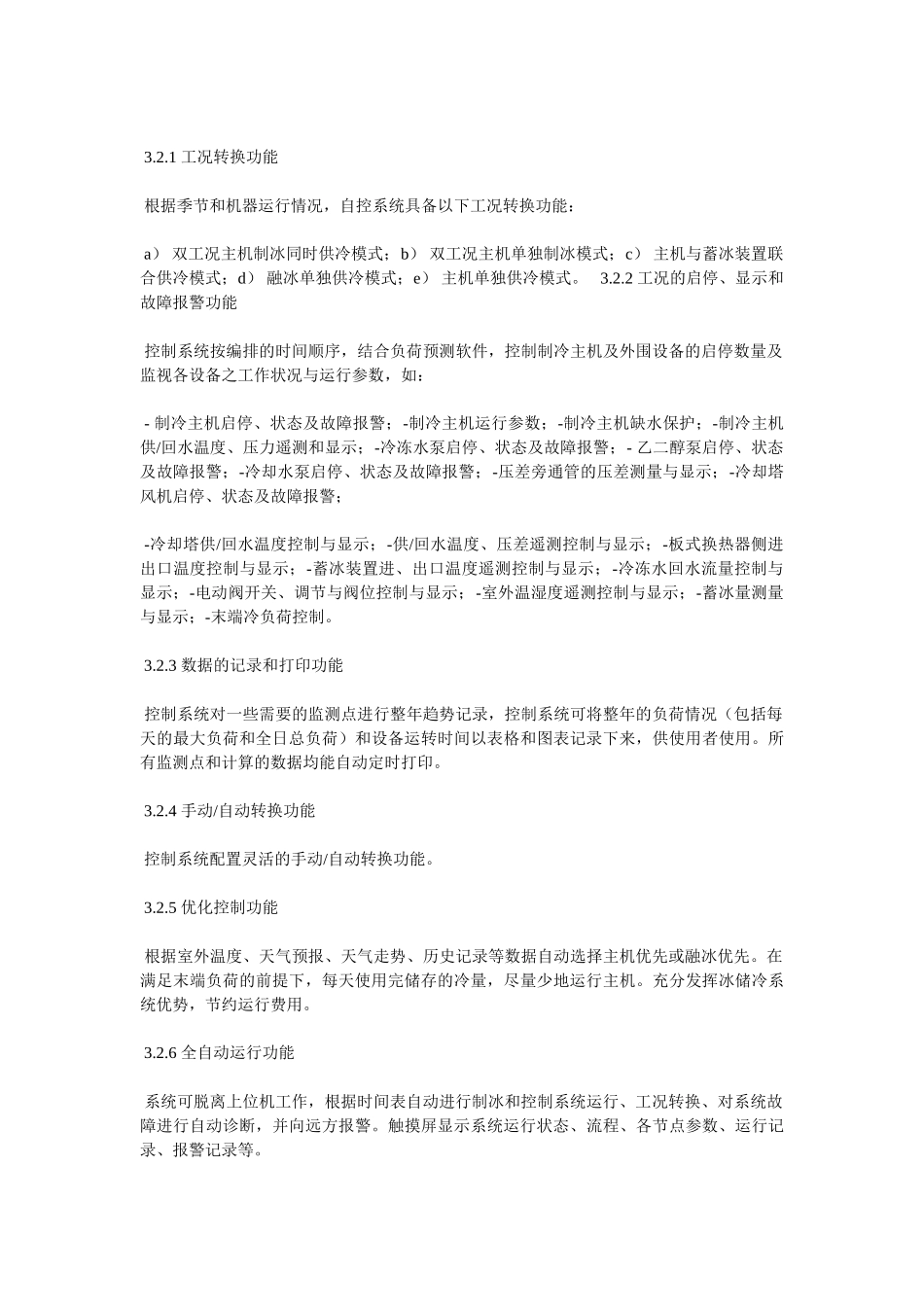

PLC 在冰蓄冷中央空调系统控制中的应用1 引言 冰蓄冷中央空调是将电网夜间谷荷多余电力以冰的冷量形式储存起来，在白天用电高峰时将冰融化提供空调服务。由于我国大部分地区夜间电价比白天低得多，所以采纳冰储冷中央空调能大大减少用户的运行费用。 冰蓄冷中央空调系统配置的设备比常规空调系统要增加一些，自动化程度要求较高，但它能自动实现在满足建筑物全天空调要求的条件下将每天所蓄的能量全部用完，最大限度地节约运行费用。 2 控制系统结构 控制系统由下位机（现场控制工作站）与上位机（中央管理工作站）组成，下位机采纳可编程序控制器（PLC）与触摸屏，上位机采纳工业级计算机与打印机，系统配置必要的附件如通信设备接口、网卡、调制解调器等，实现蓄冷系统的参数化与全自动智能化运行。 下位机和触摸屏在现场可以进行系统控制、参数设置和数据显示。上位机进行远程管理和打印，它包含下位机和触摸屏的所有功能。整个系统以下位机的工业级可编程序控制器为核心，实现自动化控制。控制设备与器件包括：传感检测元件、电动阀、变频器等。 2.1 下位机系统（区域工作站） 2.1.1 TP21 触摸屏 采纳 TP27 彩色触摸屏作为操作面板，完全取代常规的开关按钮、指示灯等器件，使控制柜面谈得更干净。并且，TP27 触摸屏在现场可实现状态显示、系统设置、模式选择、参数设置、故障记录、负荷记录、时间日期、实时数据显示、负荷曲线与报表统计等功能，中文操作界面直观友好。 2.1.2 SIEMENS 可编程序控制器 SIMATIC S7-300 系列 PLC 适用于各行各业、各种场合中的检测、监测及控制的自动化，其强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。 该产品具有光电隔离，高电磁兼容；具有很高的工业适用性，允许的环境温度达 60℃；具有很强的抗干扰、抗振动与抗冲击性能，因此在严酷的工作环境中得到了广泛的应用。 自由通讯口方式也是 S7-300 型 PLC 的一个很有特色的功能，它使 S7-300 型 PLC 可以与任何通讯协议公开的其它设备、控制器进行通讯，即 S7- 300 型 PLC 可以由用户自己定义通讯协议（例 ASCII 协议），波特率为 1.5Mbit/s（可调整）。因此使可通讯的范围大大增加，使控制系统配置更加灵活、方便。任何具有串行接口的外设，例如：打印机或条形码阅读器、变频器、调制解调器（Modem）、上位 PC 机等都可连接使用。用户可通过编程来编制通讯协议、交换数据（例如：ASCII ...
