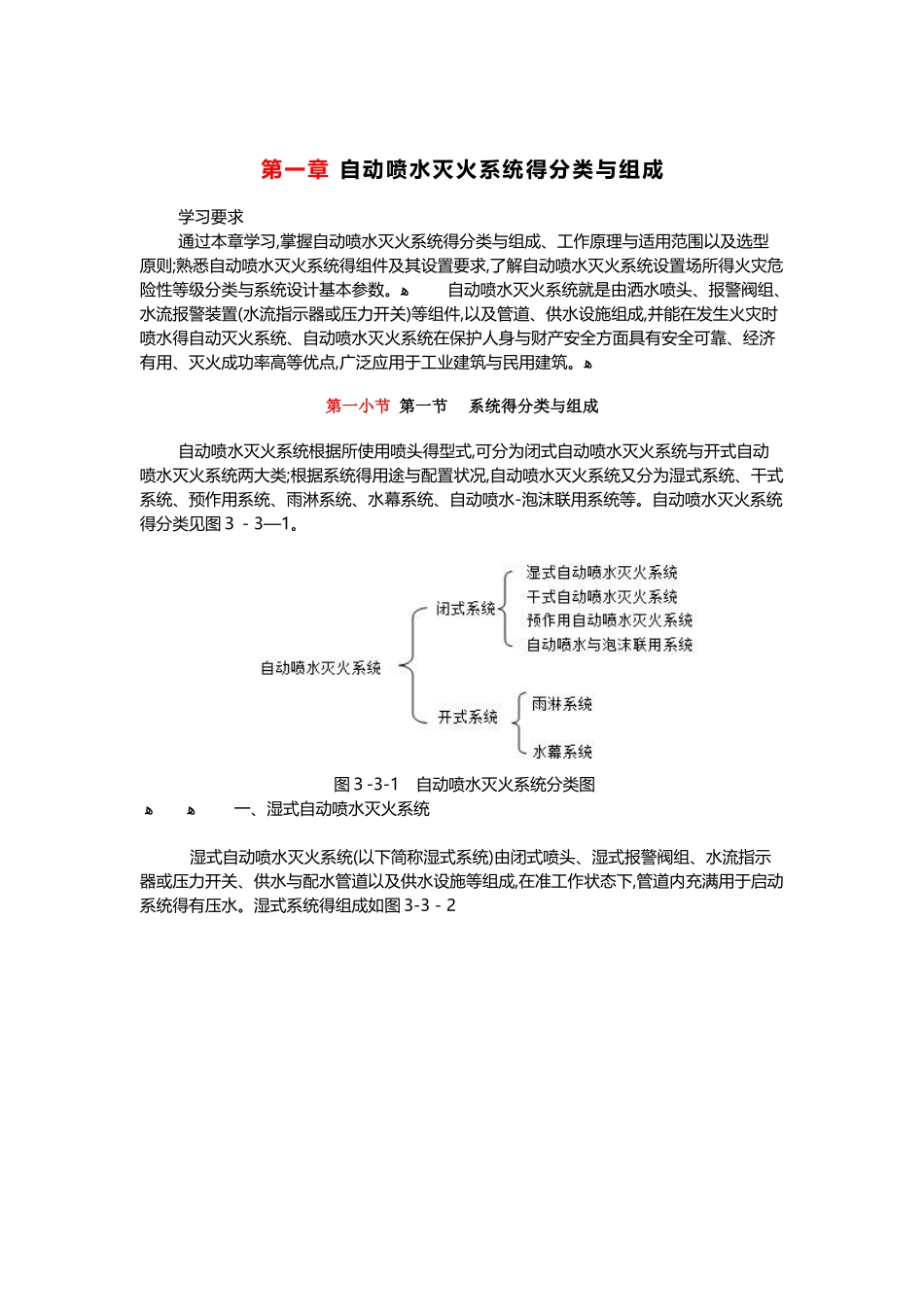

第一章 自动喷水灭火系统得分类与组成 学习要求 通过本章学习,掌握自动喷水灭火系统得分类与组成、工作原理与适用范围以及选型原则;熟悉自动喷水灭火系统得组件及其设置要求,了解自动喷水灭火系统设置场所得火灾危险性等级分类与系统设计基本参数。ﻫ 自动喷水灭火系统就是由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件,以及管道、供水设施组成,并能在发生火灾时喷水得自动灭火系统、自动喷水灭火系统在保护人身与财产安全方面具有安全可靠、经济有用、灭火成功率高等优点,广泛应用于工业建筑与民用建筑。ﻫ 第一小节 第一节 系统得分类与组成 自动喷水灭火系统根据所使用喷头得型式,可分为闭式自动喷水灭火系统与开式自动喷水灭火系统两大类;根据系统得用途与配置状况,自动喷水灭火系统又分为湿式系统、干式系统、预作用系统、雨淋系统、水幕系统、自动喷水-泡沫联用系统等。自动喷水灭火系统得分类见图３－3—1。 图３-3-1 自动喷水灭火系统分类图 ﻫ ﻫ 一、湿式自动喷水灭火系统 湿式自动喷水灭火系统(以下简称湿式系统)由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成,在准工作状态下,管道内充满用于启动系统得有压水。湿式系统得组成如图 3-3－2 二、干式自动喷水灭火系统ﻫ 干式自动喷水灭火系统(以下简称干式系统)由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成,在准工作状态下,配水管道内充满用于启动系统得有压气体。干式系统得启动原理与湿式系统相似,只就是将传输喷头开放信号得介质由有压水改为有压气体。干式系统得组成如图 3-3－３。ﻫ 三、预作用自动喷水灭火系统ﻫ 预作用自动喷水灭火系统(以下简称预作用系统)由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备与供水设施等组成,在准工作状态下,配水管道内不充水,由火灾报警系统自动开启雨淋阀后,转换为湿式系统。预作用系统与湿式系统、干式系统得不同之处在于系统采纳雨淋阀,并配套设置火灾自动报警系统。预作用系统得组成如图 3-３－4。图 3-３-4 预作用系统示意图 1－消防水池２－水泵 3－止回阀 ４－闸阀 5－水泵接合器 6-消防水箱 7-预作用报警阀组ﻫ 8－配水干管 9-水流指示器 1 ０－配水管 11－闭式喷头 12－配水支管 13—末端试水装置 1ﻫ 4－排气阀 1 ５-电动阀 １ 6-报警控制器 １ 7－泄水阀 18－...
