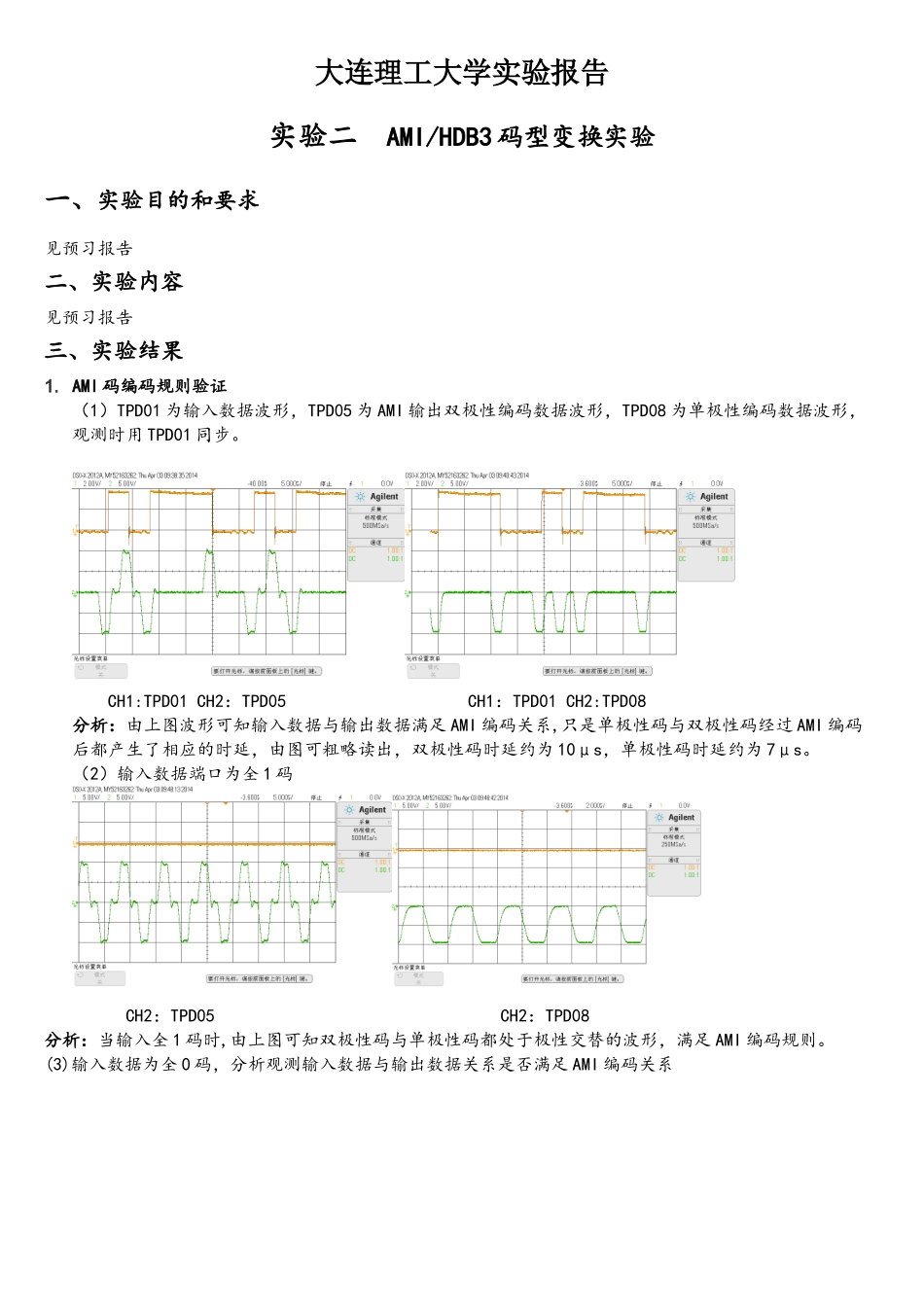

通信原理实验报告1_第1页
1/8

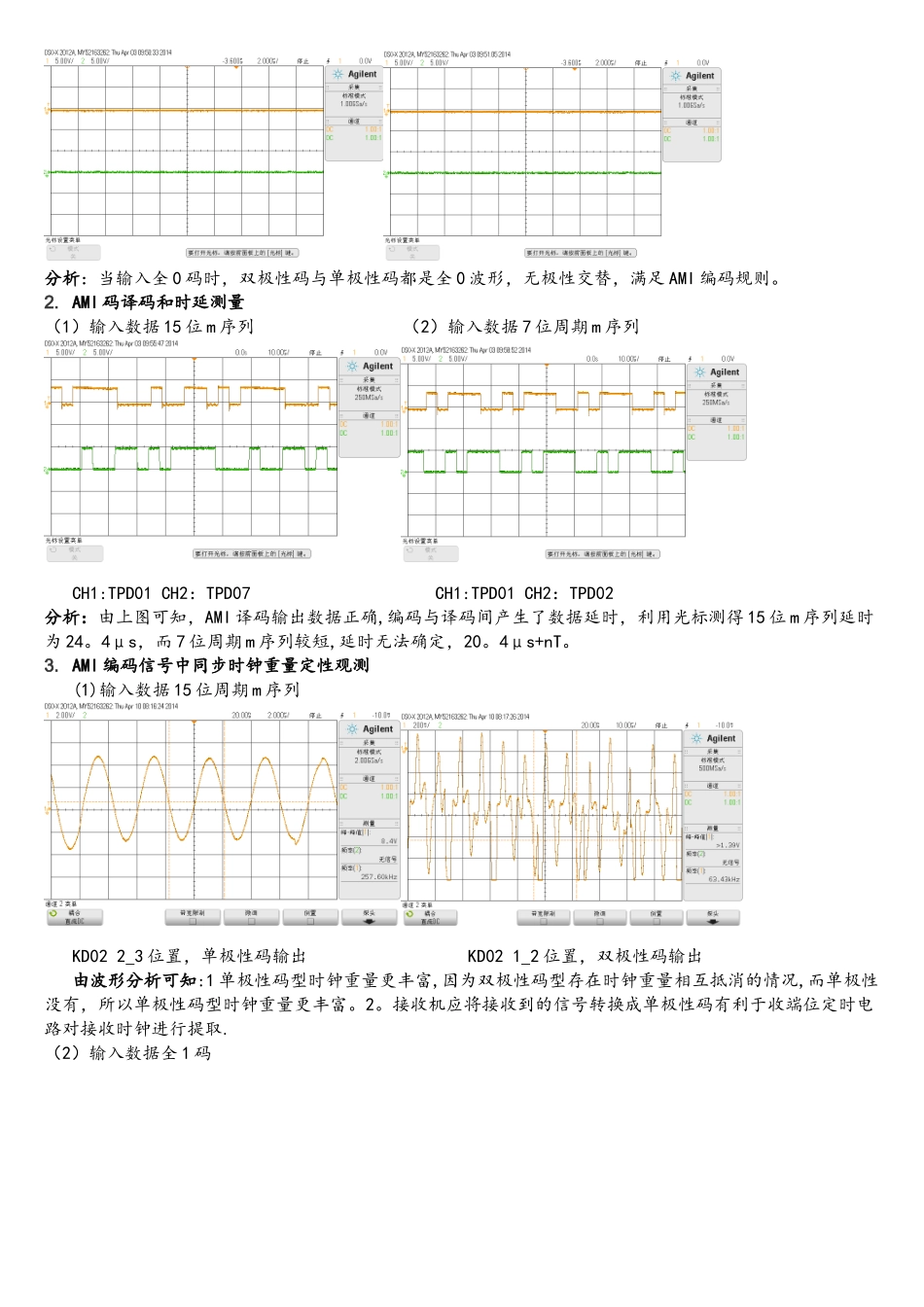

通信原理实验报告1_第2页
2/8

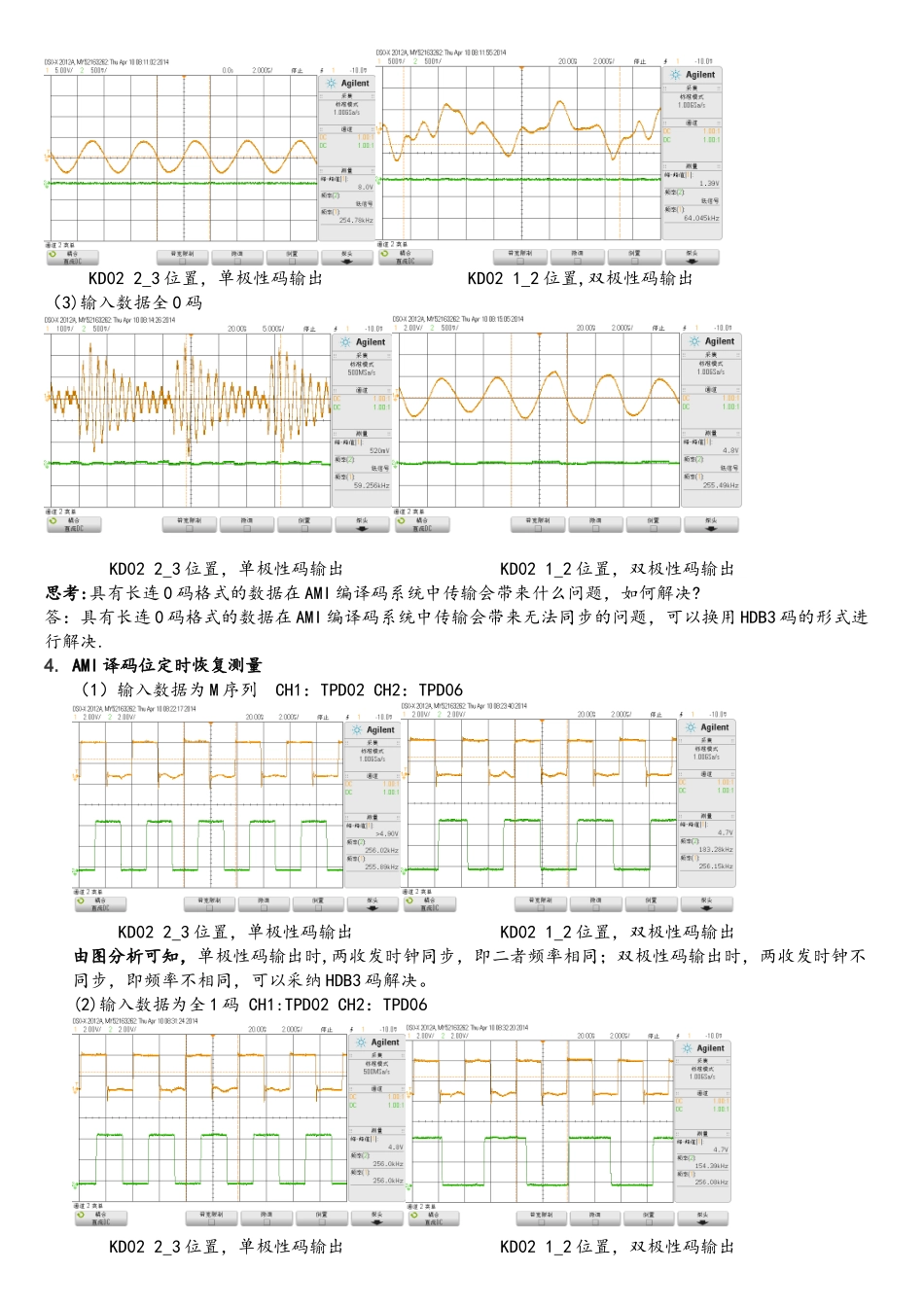

通信原理实验报告1_第3页
3/8
大连理工大学实验报告实验二 AMI/HDB3 码型变换实验一、实验目的和要求见预习报告二、实验内容见预习报告三、实验结果1. AMI 码编码规则验证(1)TPD01 为输入数据波形,TPD05 为 AMI 输出双极性编码数据波形,TPD08 为单极性编码数据波形,观测时用 TPD01 同步。CH1:TPD01 CH2:TPD05CH1:TPD01 CH2:TPD08分析:由上图波形可知输入数据与输出数据满足 AMI 编码关系,只是单极性码与双极性码经过 AMI 编码后都产生了相应的时延,由图可粗略读出,双极性码时延约为 10μs,单极性码时延约为 7μs。(2)输入数据端口为全 1 码 CH2:TPD05CH2:TPD08分析:当输入全 1 码时,由上图可知双极性码与单极性码都处于极性交替的波形,满足 AMI 编码规则。(3)输入数据为全 0 码,分析观测输入数据与输出数据关系是否满足 AMI 编码关系分析:当输入全 0 码时,双极性码与单极性码都是全 0 波形,无极性交替,满足 AMI 编码规则。2. AMI 码译码和时延测量(1)输入数据 15 位 m 序列(2)输入数据 7 位周期 m 序列CH1:TPD01 CH2:TPD07CH1:TPD01 CH2:TPD02分析:由上图可知,AMI 译码输出数据正确,编码与译码间产生了数据延时,利用光标测得 15 位 m 序列延时为 24。4μs,而 7 位周期 m 序列较短,延时无法确定,20。4μs+nT。3. AMI 编码信号中同步时钟重量定性观测(1)输入数据 15 位周期 m 序列KD02 2_3 位置,单极性码输出KD02 1_2 位置,双极性码输出由波形分析可知:1 单极性码型时钟重量更丰富,因为双极性码型存在时钟重量相互抵消的情况,而单极性没有,所以单极性码型时钟重量更丰富。2。接收机应将接收到的信号转换成单极性码有利于收端位定时电路对接收时钟进行提取.(2)输入数据全 1 码KD02 2_3 位置,单极性码输出KD02 1_2 位置,双极性码输出(3)输入数据全 0 码KD02 2_3 位置,单极性码输出KD02 1_2 位置,双极性码输出思考:具有长连 0 码格式的数据在 AMI 编译码系统中传输会带来什么问题,如何解决?答:具有长连 0 码格式的数据在 AMI 编译码系统中传输会带来无法同步的问题,可以换用 HDB3 码的形式进行解决.4. AMI 译码位定时恢复测量(1)输入数据为 M 序列 CH1:TPD02 CH2:TPD06 KD02 2_3 位置,单极性码输出KD02 1_2 位置,双极性码输出由图分析可知,单极性码输出时,两收发时钟同步,即二者频率相同;双极性码输出时,两收发时钟...
