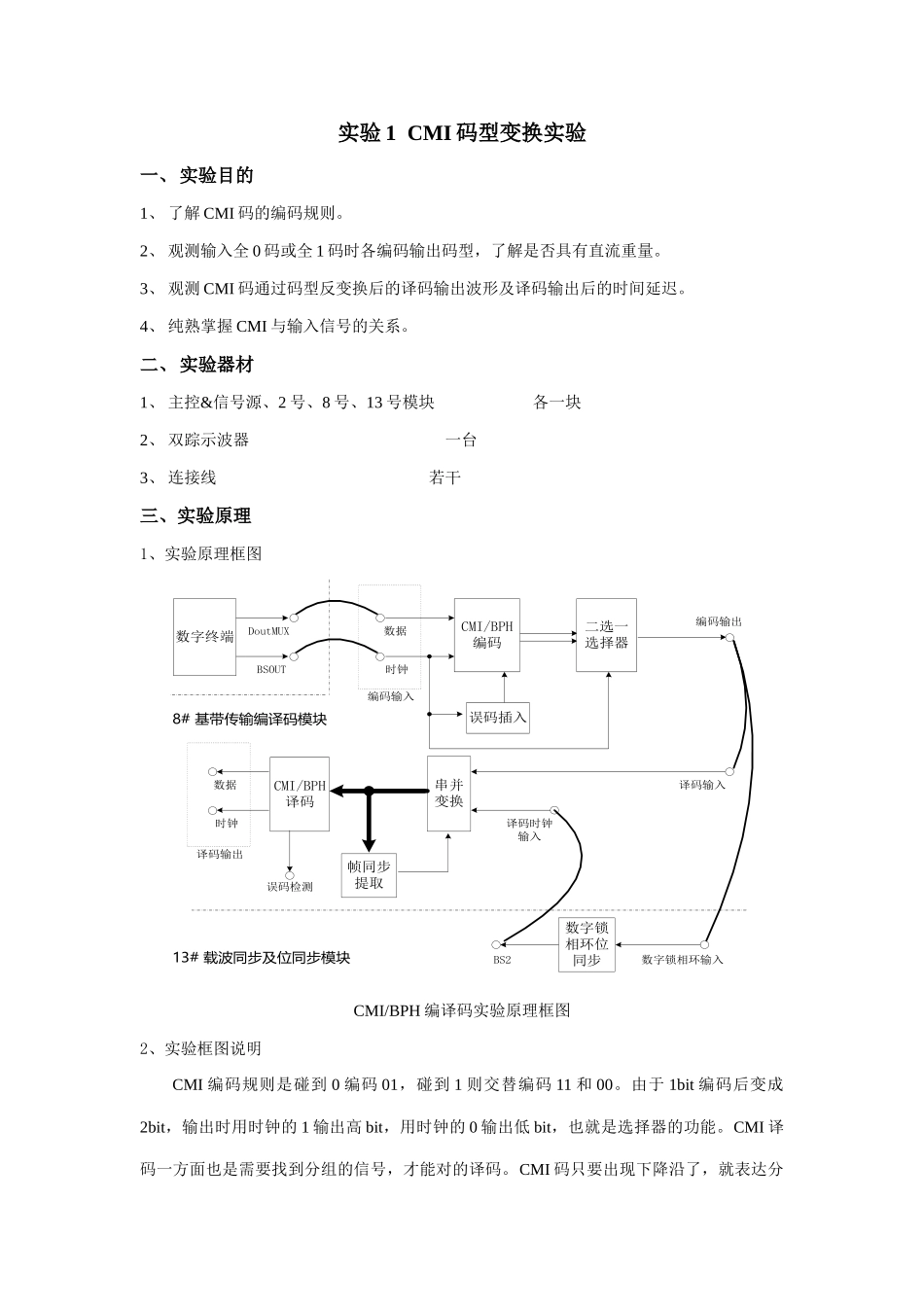

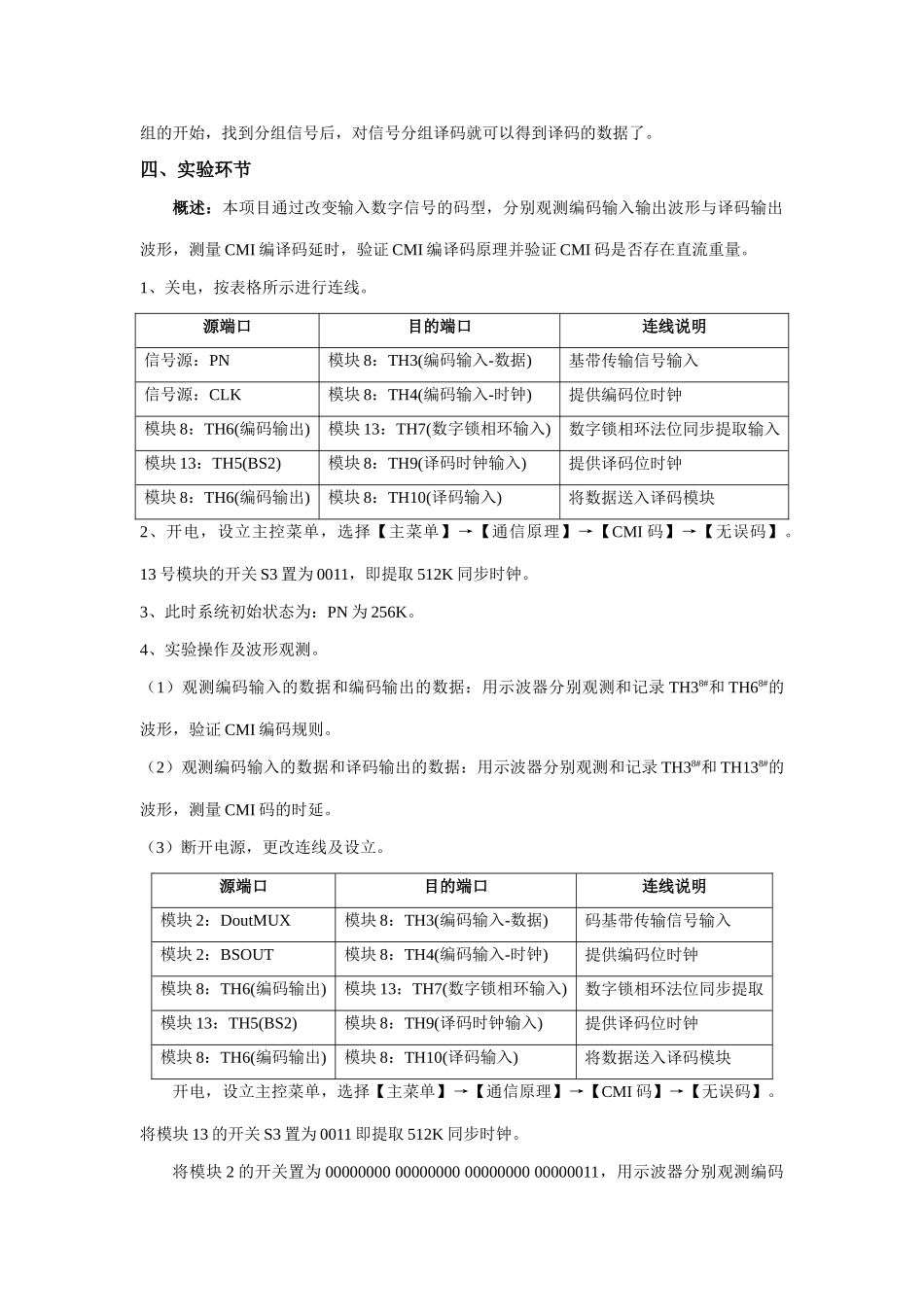

实验 1 CMI 码型变换实验一、实验目的1、 了解 CMI 码的编码规则。2、 观测输入全 0 码或全 1 码时各编码输出码型，了解是否具有直流重量。3、 观测 CMI 码通过码型反变换后的译码输出波形及译码输出后的时间延迟。4、 纯熟掌握 CMI 与输入信号的关系。二、实验器材1、 主控&信号源、2 号、8 号、13 号模块 各一块2、 双踪示波器 一台3、 连接线 若干三、实验原理1、实验原理框图数据时钟CMI/BPH编码二选一选择器编码输出编码输入误码插入数据时钟串并变换译码输入译码时钟输入CMI/BPH译码数字锁相环位同步数字锁相环输入BS28# 基带传输编译码模块13# 载波同步及位同步模块译码输出误码检测帧同步提取数字终端BSOUTDoutMUXCMI/BPH 编译码实验原理框图2、实验框图说明CMI 编码规则是碰到 0 编码 01，碰到 1 则交替编码 11 和 00。由于 1bit 编码后变成2bit，输出时用时钟的 1 输出高 bit，用时钟的 0 输出低 bit，也就是选择器的功能。CMI 译码一方面也是需要找到分组的信号，才能对的译码。CMI 码只要出现下降沿了，就表达分组的开始，找到分组信号后，对信号分组译码就可以得到译码的数据了。四、实验环节概述：本项目通过改变输入数字信号的码型，分别观测编码输入输出波形与译码输出波形，测量 CMI 编译码延时，验证 CMI 编译码原理并验证 CMI 码是否存在直流重量。1、关电，按表格所示进行连线。源端口目的端口连线说明信号源：PN模块 8：TH3(编码输入-数据)基带传输信号输入信号源：CLK模块 8：TH4(编码输入-时钟)提供编码位时钟模块 8：TH6(编码输出)模块 13：TH7(数字锁相环输入)数字锁相环法位同步提取输入模块 13：TH5(BS2)模块 8：TH9(译码时钟输入)提供译码位时钟模块 8：TH6(编码输出)模块 8：TH10(译码输入)将数据送入译码模块2、开电，设立主控菜单，选择【主菜单】→【通信原理】→【CMI 码】→【无误码】。13 号模块的开关 S3 置为 0011，即提取 512K 同步时钟。3、此时系统初始状态为：PN 为 256K。4、实验操作及波形观测。（1）观测编码输入的数据和编码输出的数据：用示波器分别观测和记录 TH38#和 TH68#的波形，验证 CMI 编码规则。（2）观测编码输入的数据和译码输出的数据：用示波器分别观测和记录 TH38#和 TH138#的波形，测量 CMI 码的时延。（3）断开电源，更改连线及设立。源端口目的端口连线说明模块 2：DoutMUX模块 8：TH3(编码输入...
