通信原理课程设计----多径信道对信号影响的仿真和分析

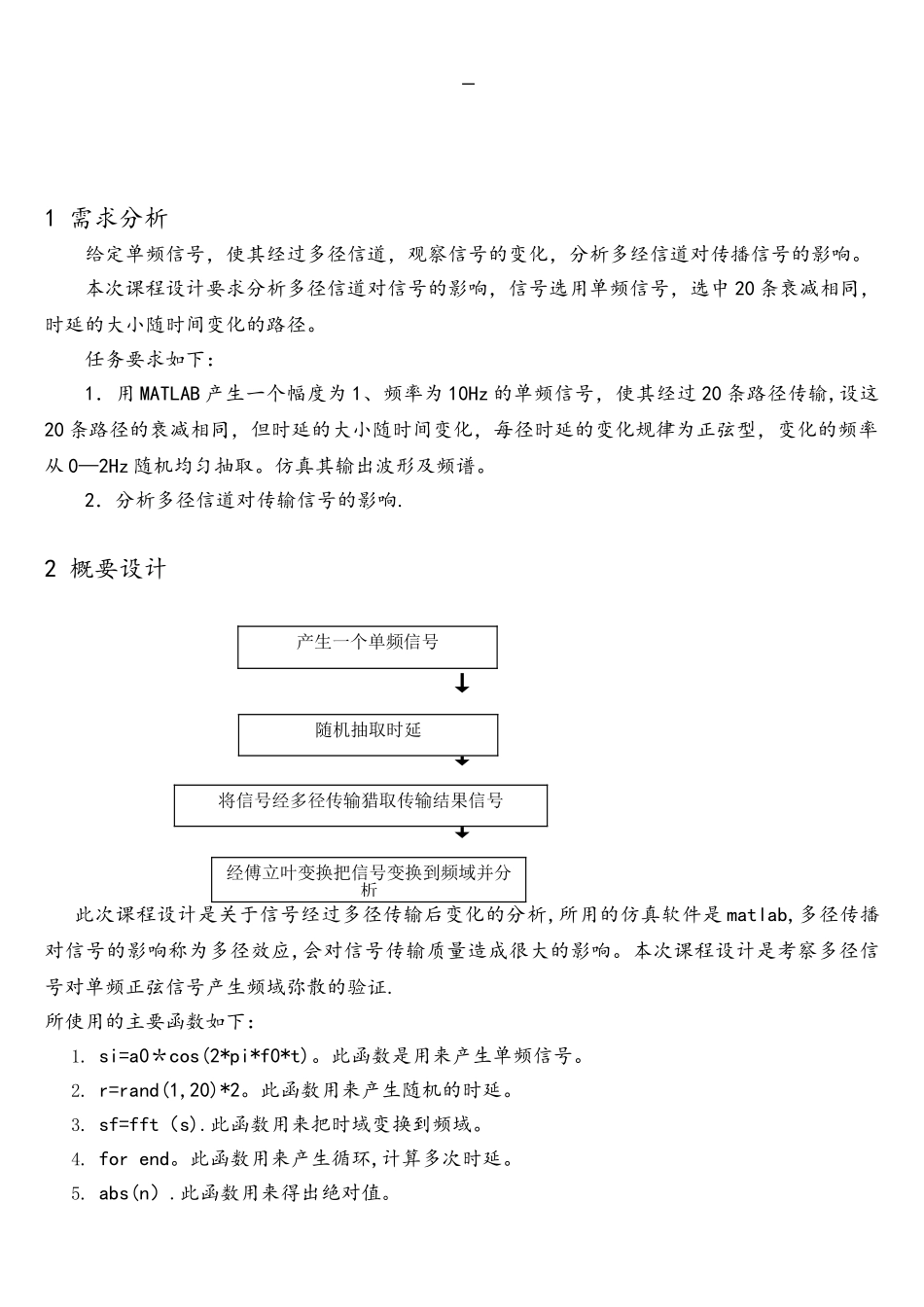

课 程 设 计课程设计名称: 通信原理课程设计 专 业 班 级 ： 学 生 姓 名 ： 学 号 ： 指 导 教 师 ： 课程设计时间： 1 需求分析给定单频信号，使其经过多径信道，观察信号的变化，分析多经信道对传播信号的影响。本次课程设计要求分析多径信道对信号的影响，信号选用单频信号，选中 20 条衰减相同，时延的大小随时间变化的路径。任务要求如下：1．用 MATLAB 产生一个幅度为 1、频率为 10Hz 的单频信号，使其经过 20 条路径传输,设这20 条路径的衰减相同，但时延的大小随时间变化，每径时延的变化规律为正弦型，变化的频率从 0—2Hz 随机均匀抽取。仿真其输出波形及频谱。 2．分析多径信道对传输信号的影响.2 概要设计↓↓↓此次课程设计是关于信号经过多径传输后变化的分析,所用的仿真软件是 matlab,多径传播对信号的影响称为多径效应,会对信号传输质量造成很大的影响。本次课程设计是考察多径信号对单频正弦信号产生频域弥散的验证.所使用的主要函数如下：1. si=a0＊cos(2*pi*f0*t)。此函数是用来产生单频信号。2. r=rand(1,20)*2。此函数用来产生随机的时延。3. sf=fft（s).此函数用来把时域变换到频域。4. for end。此函数用来产生循环,计算多次时延。5. abs(n）.此函数用来得出绝对值。产生一个单频信号随机抽取时延将信号经多径传输猎取传输结果信号经傅立叶变换把信号变换到频域并分析3 运行环境硬件环境：win7/windows xp/软件系统:Matlab 软件4 开发工具和编程语言开发工具：MATLAB 7。1软件语言:Matlab 编程语言5 详细设计多径效应指电波传播信道中的多径传输现象所引起的干涉延时效应。在实际的包含所有频率的无线电波传播信道中，常有许多时延不同的传输路径。各条传播路径会随时间变化，参加干涉的各重量场之间的相互关系也就随时间而变化。由此引起合成波场的随机变化.从而形成总的接收场的衰落.因此多径效应是衰落的重要原因。在此对多径效应对单频信号的影响进行仿真分析.设计的思想原理比较简单，首先需要产生一个单频信号，然后经由多径信道时延传输,得出传输后结果，最后对结果进行分析.发送的单频信号为 si=a0＊cos（2＊pi*f0*t）振幅衰减为 0。8，时延 v=abs(sin(2＊pi＊r(i）*t)）信道 m20s0=a1＊cos(2＊pi＊f0＊(t—v)）接收信号 s=sum(s）函数 1.r=rand（1，20)此函数用来产生随机的时延函数 2。si=a0*cos（2*pi*f0*t)此函数用来产生单频信号函数 3。sf=ff...
