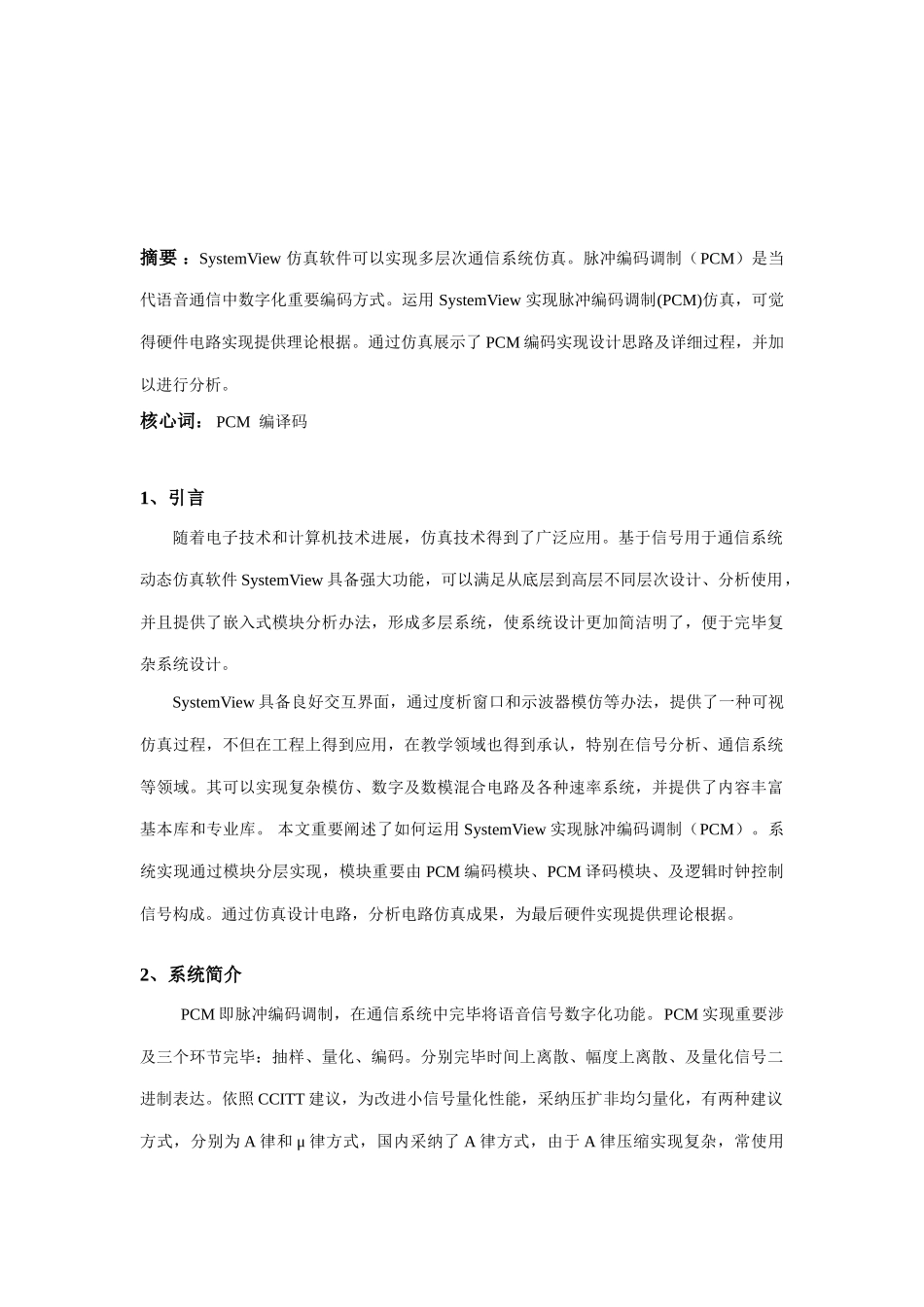

通信原理课程设计题 目： 脉冲编码调制（ PCM ）系统设计与仿真 院 （系）： 电气与信息工程学院 班 级： 电信 04-6 班 姓 名： 朱明录 学 号： 040608 指引老师： 赵金宪 老师职称： 专家 摘要 ：SystemView 仿真软件可以实现多层次通信系统仿真。脉冲编码调制（PCM）是当代语音通信中数字化重要编码方式。运用 SystemView 实现脉冲编码调制(PCM)仿真，可觉得硬件电路实现提供理论根据。通过仿真展示了 PCM 编码实现设计思路及详细过程，并加以进行分析。核心词： PCM 编译码 1、引言 随着电子技术和计算机技术进展，仿真技术得到了广泛应用。基于信号用于通信系统动态仿真软件 SystemView 具备强大功能，可以满足从底层到高层不同层次设计、分析使用，并且提供了嵌入式模块分析办法，形成多层系统，使系统设计更加简洁明了，便于完毕复杂系统设计。 SystemView 具备良好交互界面，通过度析窗口和示波器模仿等办法，提供了一种可视仿真过程，不但在工程上得到应用，在教学领域也得到承认，特别在信号分析、通信系统等领域。其可以实现复杂模仿、数字及数模混合电路及各种速率系统，并提供了内容丰富基本库和专业库。 本文重要阐述了如何运用 SystemView 实现脉冲编码调制（PCM）。系统实现通过模块分层实现，模块重要由 PCM 编码模块、PCM 译码模块、及逻辑时钟控制信号构成。通过仿真设计电路，分析电路仿真成果，为最后硬件实现提供理论根据。2、系统简介PCM 即脉冲编码调制，在通信系统中完毕将语音信号数字化功能。PCM 实现重要涉及三个环节完毕：抽样、量化、编码。分别完毕时间上离散、幅度上离散、及量化信号二进制表达。依照 CCITT 建议，为改进小信号量化性能，采纳压扩非均匀量化，有两种建议方式，分别为 A 律和 μ 律方式，国内采纳了 A 律方式，由于 A 律压缩实现复杂，常使用 13 折线法编码,采纳非均匀量化 PCM 编码示意图见图 1。图 1 PCM 原理框图下面将简介 PCM 编码中抽样、量化及编码原理：(a) 抽样所谓抽样，就是对模仿信号进行周期性扫描，把时间上持续信号变成时间上离散信号。该模仿信号通过抽样后还应当包括原信号中所有信息，也就是说能无失真恢复原模仿信号它抽样速率下限是由抽样定理拟定。(b) 量化从数学上来看，量化就是把一种持续幅度值无限数集合映射成一种离散幅度值有限数集合。如图 2 所示，量化器 Q 输出 L 个量化值，k=1，2，3，...
