通信设备综合项目工程安装综合项目施工标准规范专项方案

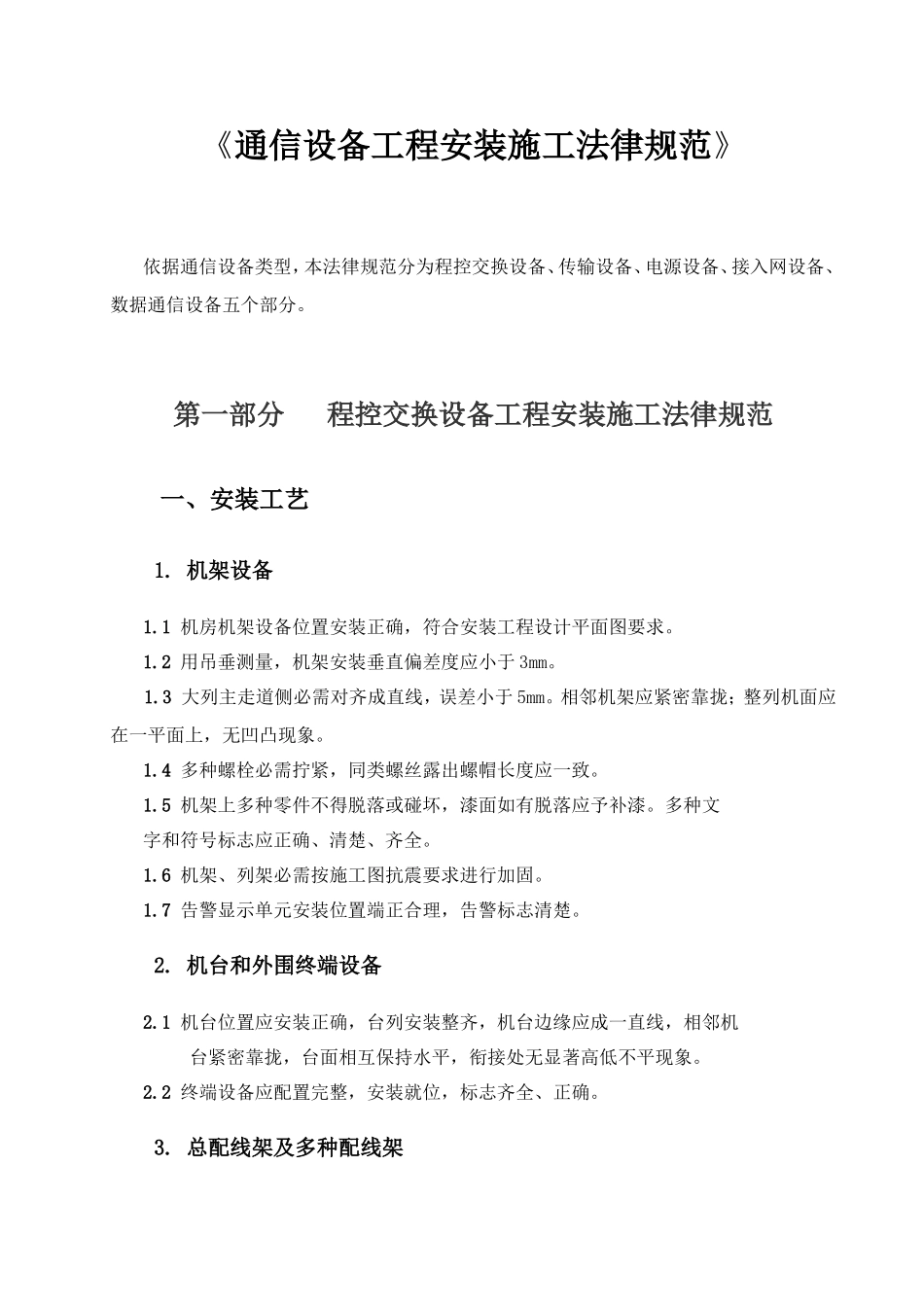

《通信设备工程安装施工法律规范》依据通信设备类型，本法律规范分为程控交换设备、传输设备、电源设备、接入网设备、数据通信设备五个部分。第一部分 程控交换设备工程安装施工法律规范一、安装工艺1. 机架设备1.1 机房机架设备位置安装正确，符合安装工程设计平面图要求。1.2 用吊垂测量，机架安装垂直偏差度应小于 3mm。1.3 大列主走道侧必需对齐成直线，误差小于 5mm。相邻机架应紧密靠拢；整列机面应在一平面上，无凹凸现象。1.4 多种螺栓必需拧紧，同类螺丝露出螺帽长度应一致。1.5 机架上多种零件不得脱落或碰坏，漆面如有脱落应予补漆。多种文字和符号标志应正确、清楚、齐全。1.6 机架、列架必需按施工图抗震要求进行加固。1.7 告警显示单元安装位置端正合理，告警标志清楚。2. 机台和外围终端设备2.1 机台位置应安装正确，台列安装整齐，机台边缘应成一直线，相邻机 台紧密靠拢，台面相互保持水平，衔接处无显著高低不平现象。2.2 终端设备应配置完整，安装就位，标志齐全、正确。3. 总配线架及多种配线架3.1 总配线架底座位置应和成端电缆上线槽或上线孔洞相对应。跳线环位置应平直整齐。3.2 总配线架滑梯安装应牢靠可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏。3.3 总配线架及多种配线架（含数字配线架、中间配线架等）各直列上下两端垂直误差应小于 3mm，底座水平误差每米小于 2mm。3.4 配线架接线板安装位置应符合施工图设计，多种标志完整齐全。3.5 配线架必需按施工图要求进行抗震加固。3.6 总配线架直列告警装置及总告警装置设备安装齐全。4. 电缆走道及槽道4.1 电缆走道及槽道安装位置应符合施工图设计要求，左右偏差不得超出 50mm。4.2 安装走道应符合下列要求：（1）水平走道应和列架保持平行或直角相交，水平度每米偏差不超出 2mm；（2）垂直走道应和地面保持垂直并无倾斜现象，垂直度偏差不超出 3mm。（3）走道吊架安装应整齐牢靠，保持垂直，无歪斜现象。4.3 电缆走道穿过楼板孔或墙洞地方，应加装子口保护。电缆放绑完成后，应有盖板封住洞口，子口和盖板应用阻燃材料，其漆色宜和地板或墙壁颜色一致。4.4 安装沿墙单边或双边电缆走道时，在墙上埋设支持物应牢靠可靠，沿水平方向间隔距离均匀。安装后走道应整齐一致，不得有起伏不平或歪斜现象。4.5 安装槽道应符合下列要求：（1）端正牢靠，并和大列保持垂直；（2）列间槽道应成一直线，以前向后看左右偏差不超出 3mm；（3）两外槽道...
