钻孔桩技术交底ccc

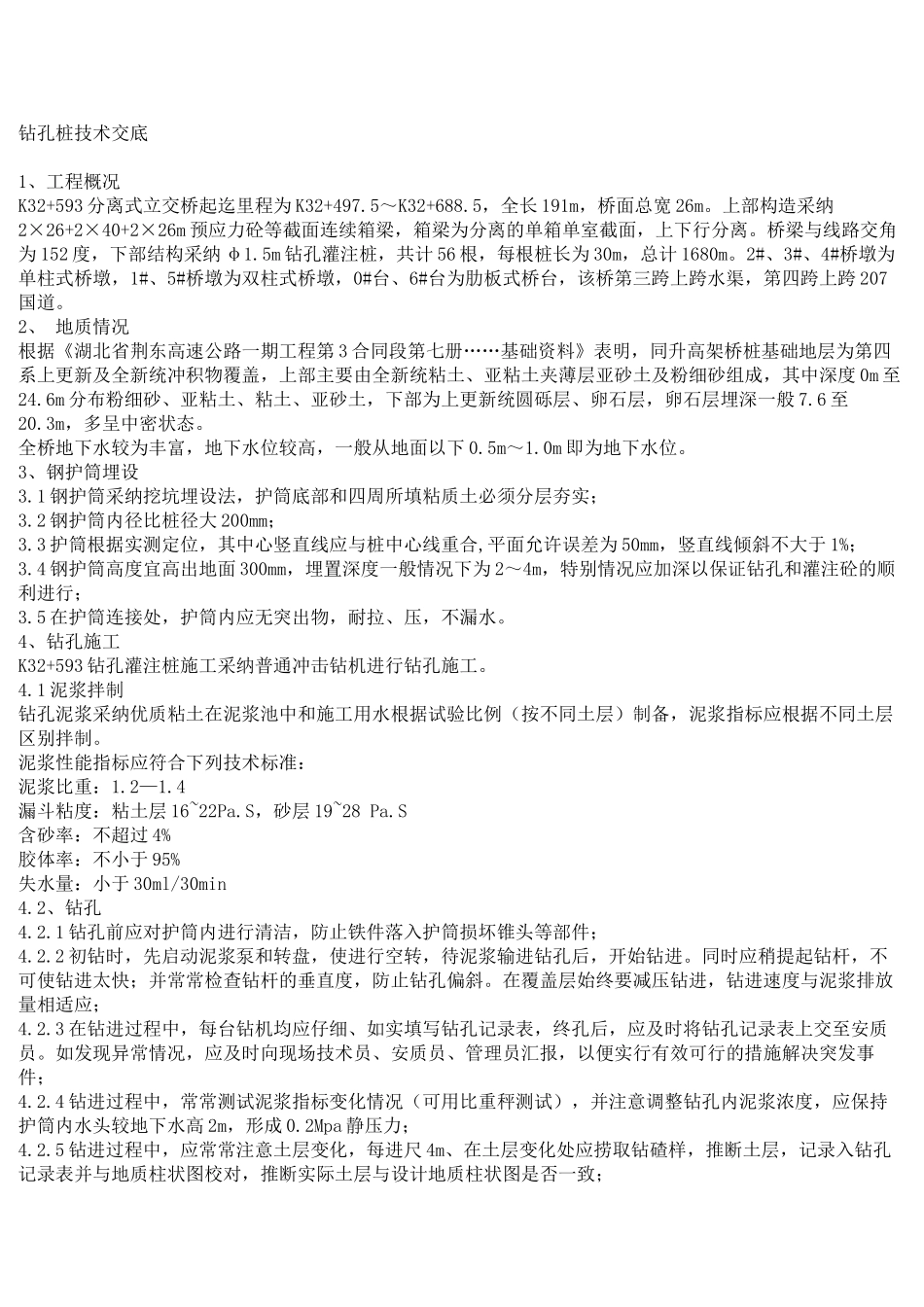

钻孔桩技术交底1、工程概况K32+593 分离式立交桥起迄里程为 K32+497.5～K32+688.5，全长 191m，桥面总宽 26m。上部构造采纳2×26+2×40+2×26m 预应力砼等截面连续箱梁，箱梁为分离的单箱单室截面，上下行分离。桥梁与线路交角为 152 度，下部结构采纳 φ1.5m 钻孔灌注桩，共计 56 根，每根桩长为 30m，总计 1680m。2#、3#、4#桥墩为单柱式桥墩，1#、5#桥墩为双柱式桥墩，0#台、6#台为肋板式桥台，该桥第三跨上跨水渠，第四跨上跨 207国道。2、 地质情况根据《湖北省荆东高速公路一期工程第 3 合同段第七册……基础资料》表明，同升高架桥桩基础地层为第四系上更新及全新统冲积物覆盖，上部主要由全新统粘土、亚粘土夹薄层亚砂土及粉细砂组成，其中深度 0m 至24.6m 分布粉细砂、亚粘土、粘土、亚砂土，下部为上更新统圆砾层、卵石层，卵石层埋深一般 7.6 至20.3m，多呈中密状态。全桥地下水较为丰富，地下水位较高，一般从地面以下 0.5m～1.0m 即为地下水位。3、钢护筒埋设3.1 钢护筒采纳挖坑埋设法，护筒底部和四周所填粘质土必须分层夯实；3.2 钢护筒内径比桩径大 200mm；3.3 护筒根据实测定位，其中心竖直线应与桩中心线重合,平面允许误差为 50mm，竖直线倾斜不大于 1%；3.4 钢护筒高度宜高出地面 300mm，埋置深度一般情况下为 2～4m，特别情况应加深以保证钻孔和灌注砼的顺利进行；3.5 在护筒连接处，护筒内应无突出物，耐拉、压，不漏水。4、钻孔施工K32+593 钻孔灌注桩施工采纳普通冲击钻机进行钻孔施工。4.1 泥浆拌制钻孔泥浆采纳优质粘土在泥浆池中和施工用水根据试验比例（按不同土层）制备，泥浆指标应根据不同土层区别拌制。泥浆性能指标应符合下列技术标准：泥浆比重：1.2—1.4 漏斗粘度：粘土层 16~22Pa.S，砂层 19~28 Pa.S含砂率：不超过 4%胶体率：不小于 95%失水量：小于 30ml/30min4.2、钻孔 4.2.1 钻孔前应对护筒内进行清洁，防止铁件落入护筒损坏锥头等部件；4.2.2 初钻时，先启动泥浆泵和转盘，使进行空转，待泥浆输进钻孔后，开始钻进。同时应稍提起钻杆，不可使钻进太快；并常常检查钻杆的垂直度，防止钻孔偏斜。在覆盖层始终要减压钻进，钻进速度与泥浆排放量相适应；4.2.3 在钻进过程中，每台钻机均应仔细、如实填写钻孔记录表，终孔后，应及时将钻孔记录表上交至安质员。如发现异常情况，应及时向现场技术员、安质员、管理员汇报，以便实行有效可行的措施解决突发事件；4...
