钻孔桩技术交底书

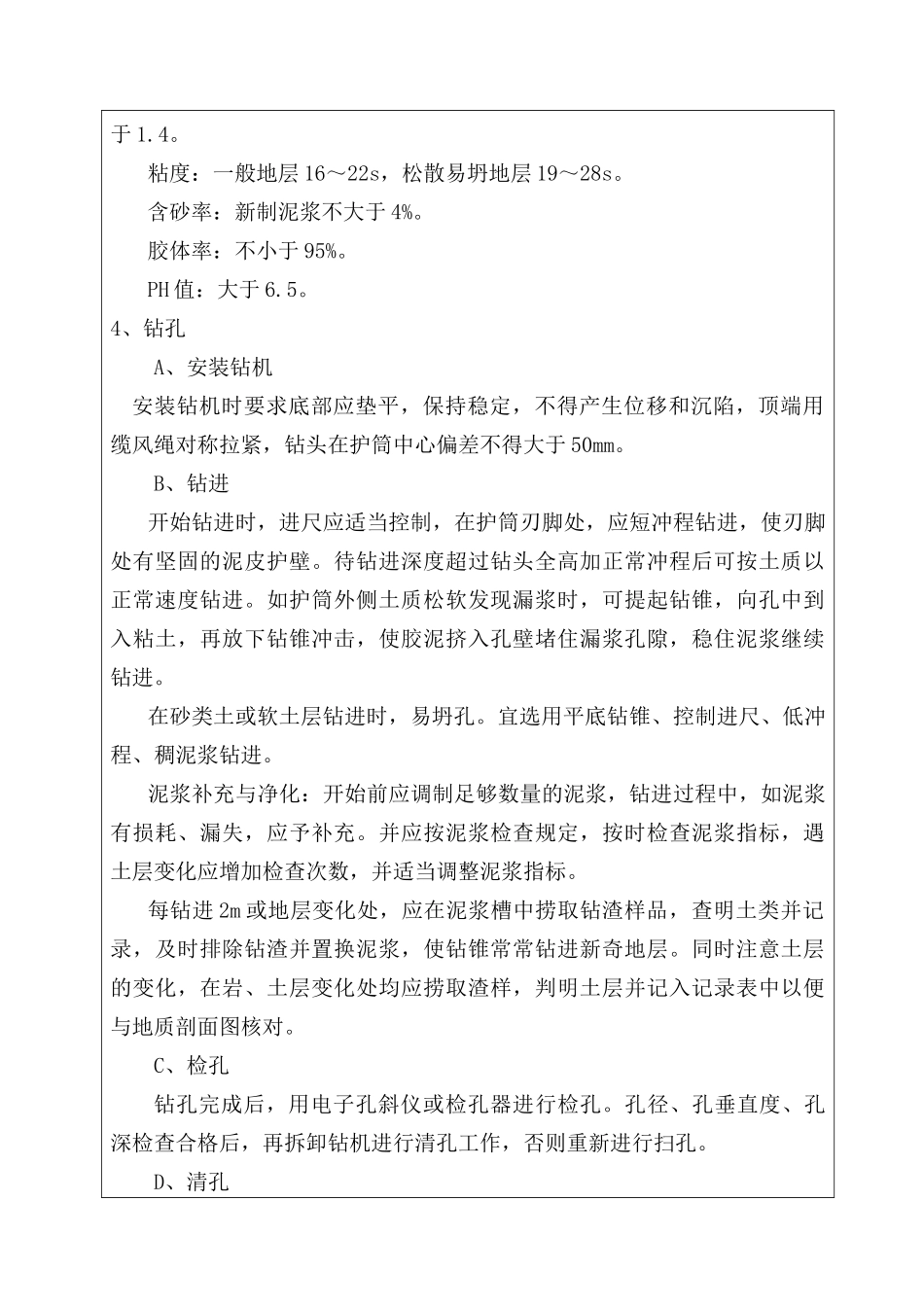

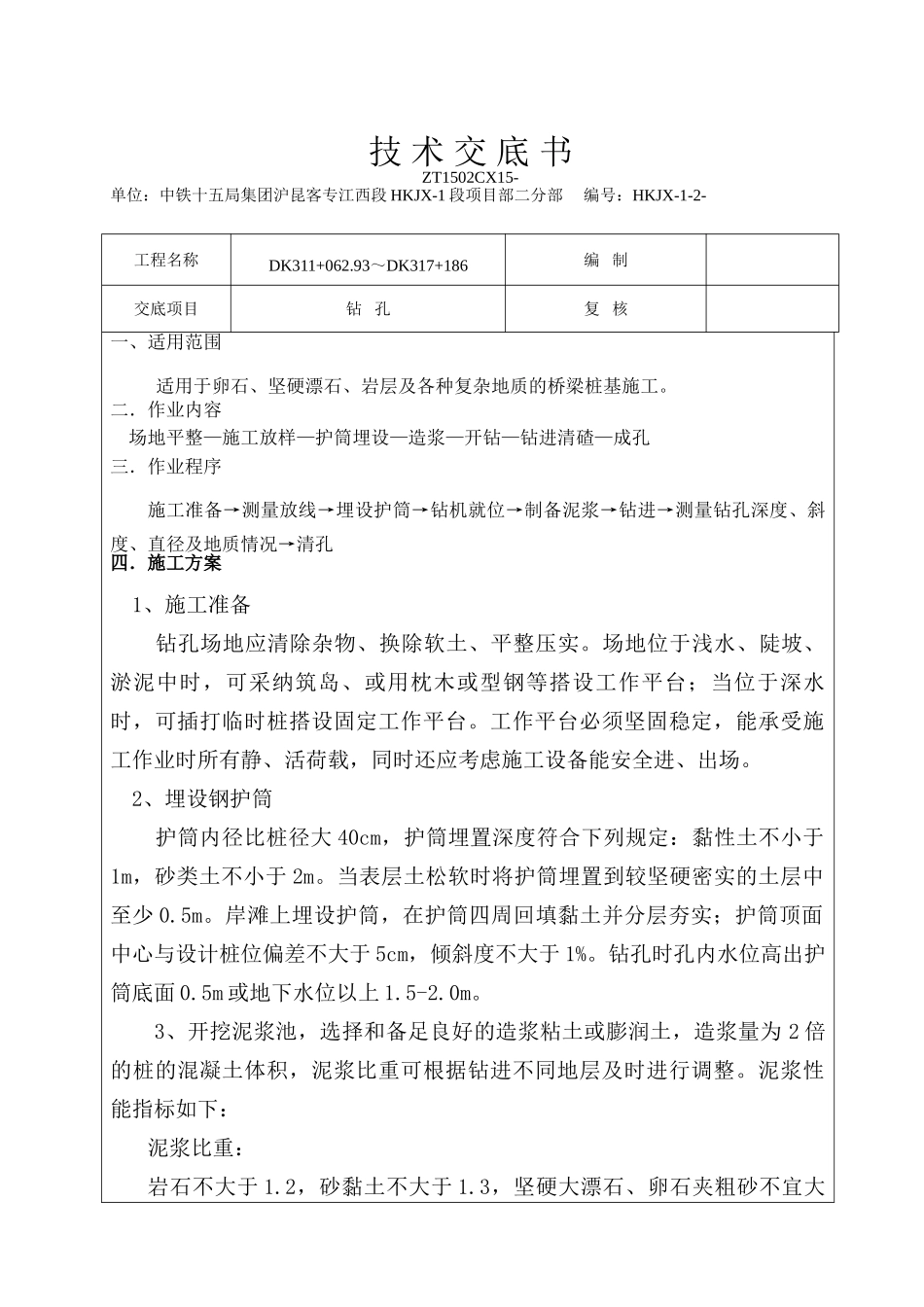

技 术 交 底 书ZT1502CX15-单位：中铁十五局集团沪昆客专江西段 HKJX-1 段项目部二分部 编号：HKJX-1-2-工程名称DK311+062.93～DK317+186编 制交底项目钻 孔复 核一、适用范围 适用于卵石、坚硬漂石、岩层及各种复杂地质的桥梁桩基施工。二．作业内容 场地平整—施工放样—护筒埋设—造浆—开钻—钻进清碴—成孔三．作业程序施工准备→测量放线→埋设护筒→钻机就位→制备泥浆→钻进→测量钻孔深度、斜度、直径及地质情况→清孔四．施工方案1、施工准备 钻孔场地应清除杂物、换除软土、平整压实。场地位于浅水、陡坡、淤泥中时，可采纳筑岛、或用枕木或型钢等搭设工作平台；当位于深水时，可插打临时桩搭设固定工作平台。工作平台必须坚固稳定，能承受施工作业时所有静、活荷载，同时还应考虑施工设备能安全进、出场。2、埋设钢护筒 护筒内径比桩径大 40cm，护筒埋置深度符合下列规定：黏性土不小于1m，砂类土不小于 2m。当表层土松软时将护筒埋置到较坚硬密实的土层中至少 0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏差不大于 5cm，倾斜度不大于 1%。钻孔时孔内水位高出护筒底面 0.5m 或地下水位以上 1.5-2.0m。 3、开挖泥浆池，选择和备足良好的造浆粘土或膨润土，造浆量为 2 倍的桩的混凝土体积，泥浆比重可根据钻进不同地层及时进行调整。泥浆性能指标如下：泥浆比重：岩石不大于 1.2，砂黏土不大于 1.3，坚硬大漂石、卵石夹粗砂不宜大于 1.4。粘度：一般地层 16～22s，松散易坍地层 19～28s。含砂率：新制泥浆不大于 4%。胶体率：不小于 95%。PH 值：大于 6.5。4、钻孔 A、安装钻机安装钻机时要求底部应垫平，保持稳定，不得产生位移和沉陷，顶端用缆风绳对称拉紧，钻头在护筒中心偏差不得大于 50mm。 B、钻进开始钻进时，进尺应适当控制，在护筒刃脚处，应短冲程钻进，使刃脚处有坚固的泥皮护壁。待钻进深度超过钻头全高加正常冲程后可按土质以正常速度钻进。如护筒外侧土质松软发现漏浆时，可提起钻锥，向孔中到入粘土，再放下钻锥冲击，使胶泥挤入孔壁堵住漏浆孔隙，稳住泥浆继续钻进。在砂类土或软土层钻进时，易坍孔。宜选用平底钻锥、控制进尺、低冲程、稠泥浆钻进。泥浆补充与净化：开始前应调制足够数量的泥浆，钻进过程中，如泥浆有损耗、漏失，应予补充。并应按泥浆检查规定，按时检查泥浆指标，遇土层变化应增加检查次数，并适当调整泥浆指标。每钻进 2...
