钻孔桩施工技术交底

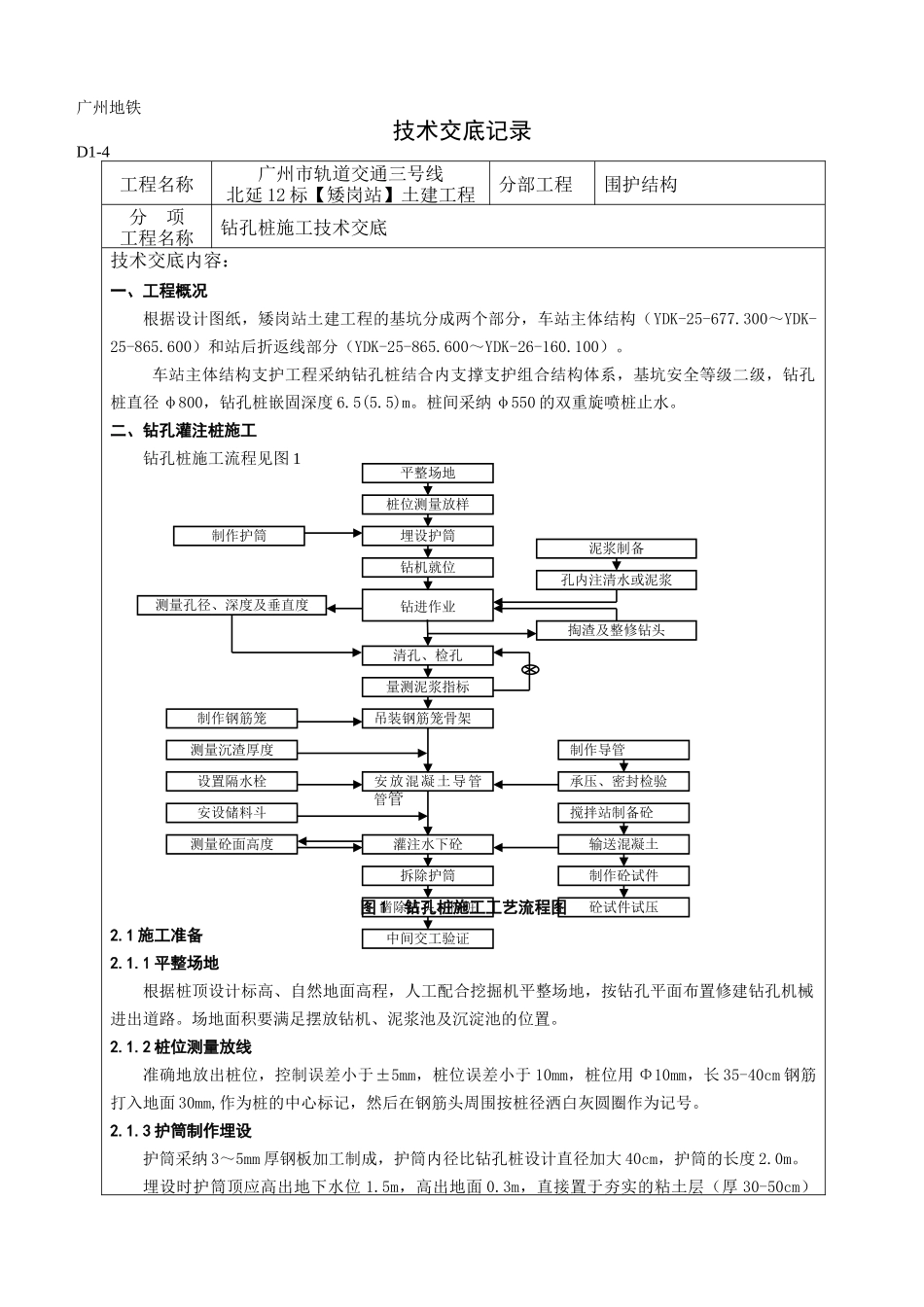

广州地铁技术交底记录D1-4 工程名称广州市轨道交通三号线北延 12 标【矮岗站】土建工程分部工程围护结构分 项工程名称钻孔桩施工技术交底技术交底内容：一、工程概况根据设计图纸，矮岗站土建工程的基坑分成两个部分，车站主体结构（YDK-25-677.300～YDK-25-865.600）和站后折返线部分（YDK-25-865.600～YDK-26-160.100）。车站主体结构支护工程采纳钻孔桩结合内支撑支护组合结构体系，基坑安全等级二级，钻孔桩直径 φ800，钻孔桩嵌固深度 6.5(5.5)m。桩间采纳 φ550 的双重旋喷桩止水。二、钻孔灌注桩施工钻孔桩施工流程见图 1图 1 钻孔桩施工工艺流程图2.1 施工准备2.1.1 平整场地根据桩顶设计标高、自然地面高程，人工配合挖掘机平整场地，按钻孔平面布置修建钻孔机械进出道路。场地面积要满足摆放钻机、泥浆池及沉淀池的位置。2.1.2 桩位测量放线准确地放出桩位，控制误差小于±5mm，桩位误差小于 10mm，桩位用 Φ10mm，长 35-40cm 钢筋打入地面 30mm,作为桩的中心标记，然后在钢筋头周围按桩径洒白灰圆圈作为记号。2.1.3 护筒制作埋设护筒采纳 3～5mm 厚钢板加工制成，护筒内径比钻孔桩设计直径加大 40cm，护筒的长度 2.0m。埋设时护筒顶应高出地下水位 1.5m，高出地面 0.3m，直接置于夯实的粘土层（厚 30-50cm）拆除护筒制作砼试件砼试件试压中间交工验证孔内注清水或泥浆平整场地桩位测量放样埋设护筒钻机就位制作护筒测量孔径、深度及垂直度钻进作业掏渣及整修钻头吊装钢筋笼骨架清孔、检孔测量沉渣厚度输送混凝土灌注水下砼制作导管承压、密封检验安放混凝土导管管管设置隔水栓制作钢筋笼测量砼面高度泥浆制备量测泥浆指标搅拌站制备砼安设储料斗凿除桩头、检桩上，护筒四周回填粘土，分层夯实。埋置好的护筒平面位置偏差小于 5cm，护筒倾斜度偏差小于0.5%。护筒埋设前用十字交叉法将桩中心引至开挖区外，放四个护桩，并做好保护，埋设护筒时将中心引回，使护筒中心和桩位中心重合，钻进过程中随时复核桩位。2.2 钻进作业2.2.1 钻机就位安放钻机的基础应稳定平整，当基础较软或有坡度时，采纳垫钢板或枕木的方法，确保钻机的稳定，在钻孔过程中钻机不会移位和倾斜。钻机就位后，要将钻头的钻尖对准孔位中心。2.2.2 泥浆制备采纳膨润土造浆的主要成分是膨润土、掺合物和水。掺合物主要有羧甲基纤维（CMC）和烧碱（Na2CO3），分别起增大泥浆粘度和增多膨润土颗粒表面吸附的负电荷的作用。配比如表 1表 5-...
