钻孔桩钢筋笼加工技术交底单

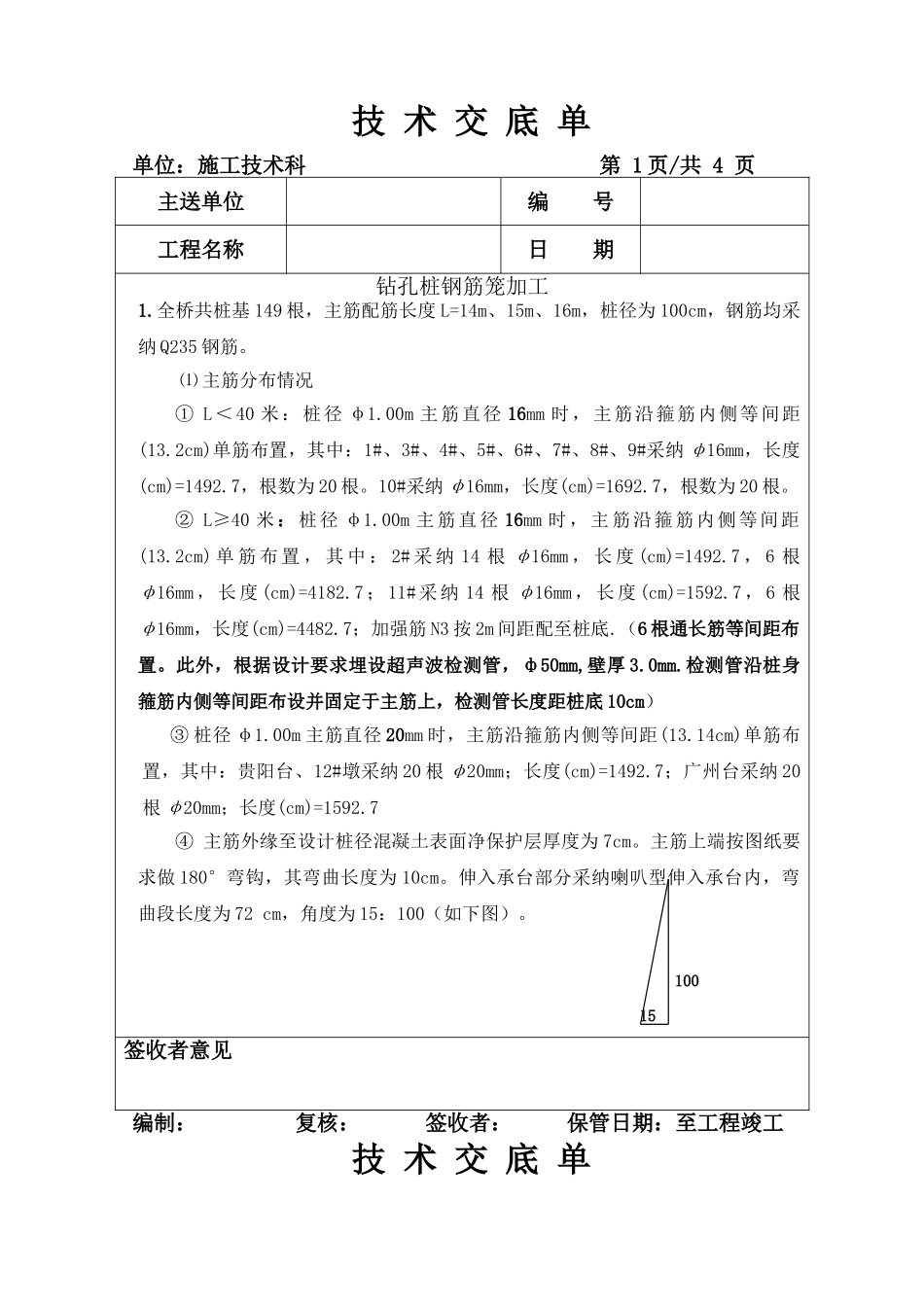

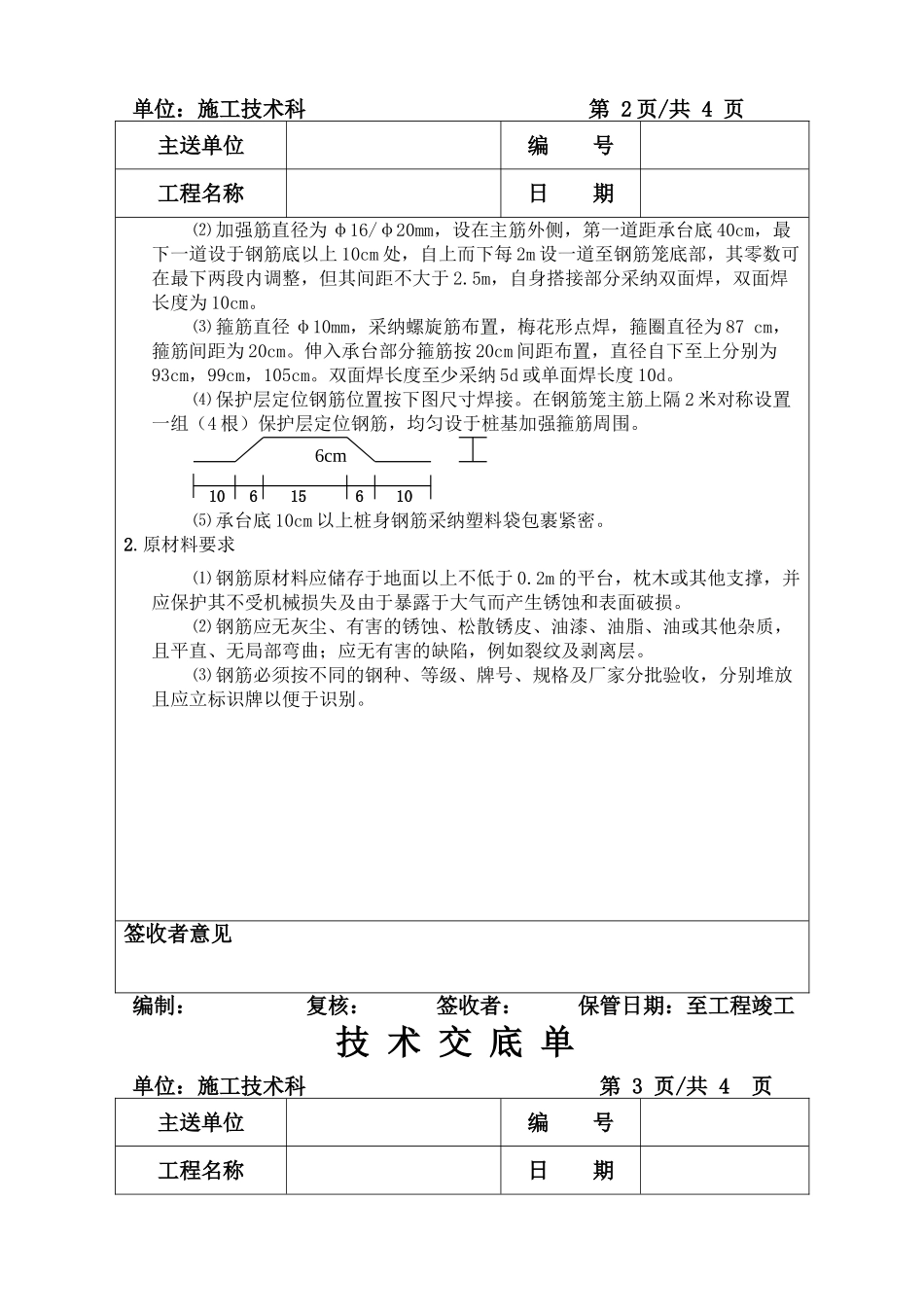

技 术 交 底 单单位：施工技术科 第 1 页/共 4 页主送单位编 号工程名称日 期钻孔桩钢筋笼加工1.全桥共桩基 149 根，主筋配筋长度 L=14m、15m、16m，桩径为 100cm，钢筋均采纳 Q235 钢筋。⑴ 主筋分布情况① L＜40 米：桩径 φ1.00m 主筋直径 16mm 时，主筋沿箍筋内侧等间距(13.2cm)单筋布置，其中：1#、3#、4#、5#、6#、7#、8#、9#采纳 φ16mm，长度(cm)=1492.7，根数为 20 根。10#采纳 φ16mm，长度(cm)=1692.7，根数为 20 根。② L≥40 米：桩径 φ1.00m 主筋直径 16mm 时，主筋沿箍筋内侧等间距(13.2cm) 单 筋 布 置 ， 其 中 ： 2# 采 纳 14 根 φ16mm ， 长 度 (cm)=1492.7 ， 6 根φ16mm ， 长 度 (cm)=4182.7 ； 11# 采 纳 14 根 φ16mm ， 长 度 (cm)=1592.7 ， 6 根φ16mm，长度(cm)=4482.7；加强筋 N3 按 2m 间距配至桩底.（6 根通长筋等间距布置。此外，根据设计要求埋设超声波检测管，ф50mm,壁厚 3.0mm.检测管沿桩身箍筋内侧等间距布设并固定于主筋上，检测管长度距桩底 10cm）③ 桩径 φ1.00m 主筋直径 20mm 时，主筋沿箍筋内侧等间距(13.14cm)单筋布置，其中：贵阳台、12#墩采纳 20 根 φ20mm；长度(cm)=1492.7；广州台采纳 20根 φ20mm；长度(cm)=1592.7④ 主筋外缘至设计桩径混凝土表面净保护层厚度为 7cm。主筋上端按图纸要求做 180°弯钩，其弯曲长度为 10cm。伸入承台部分采纳喇叭型伸入承台内，弯曲段长度为 72 cm，角度为 15：100（如下图）。 100 15 签收者意见编制： 复核： 签收者： 保管日期：至工程竣工技 术 交 底 单单位：施工技术科 第 2 页/共 4 页主送单位编 号工程名称日 期⑵ 加强筋直径为 φ16/φ20mm，设在主筋外侧，第一道距承台底 40cm，最下一道设于钢筋底以上 10cm 处，自上而下每 2m 设一道至钢筋笼底部，其零数可在最下两段内调整，但其间距不大于 2.5m，自身搭接部分采纳双面焊，双面焊长度为 10cm。⑶ 箍筋直径 φ10mm，采纳螺旋筋布置，梅花形点焊，箍圈直径为 87 cm，箍筋间距为 20cm。伸入承台部分箍筋按 20cm 间距布置，直径自下至上分别为93cm，99cm，105cm。双面焊长度至少采纳 5d 或单面焊长度 10d。⑷ 保护层定位钢筋位置按下图尺寸焊接。在钢筋笼主筋上隔 2 米对称设置一组（4 根）保护层定位钢筋，均匀设于桩基加强箍筋周围。 6cm 10 6...
