钻孔桩钢筋技术交底

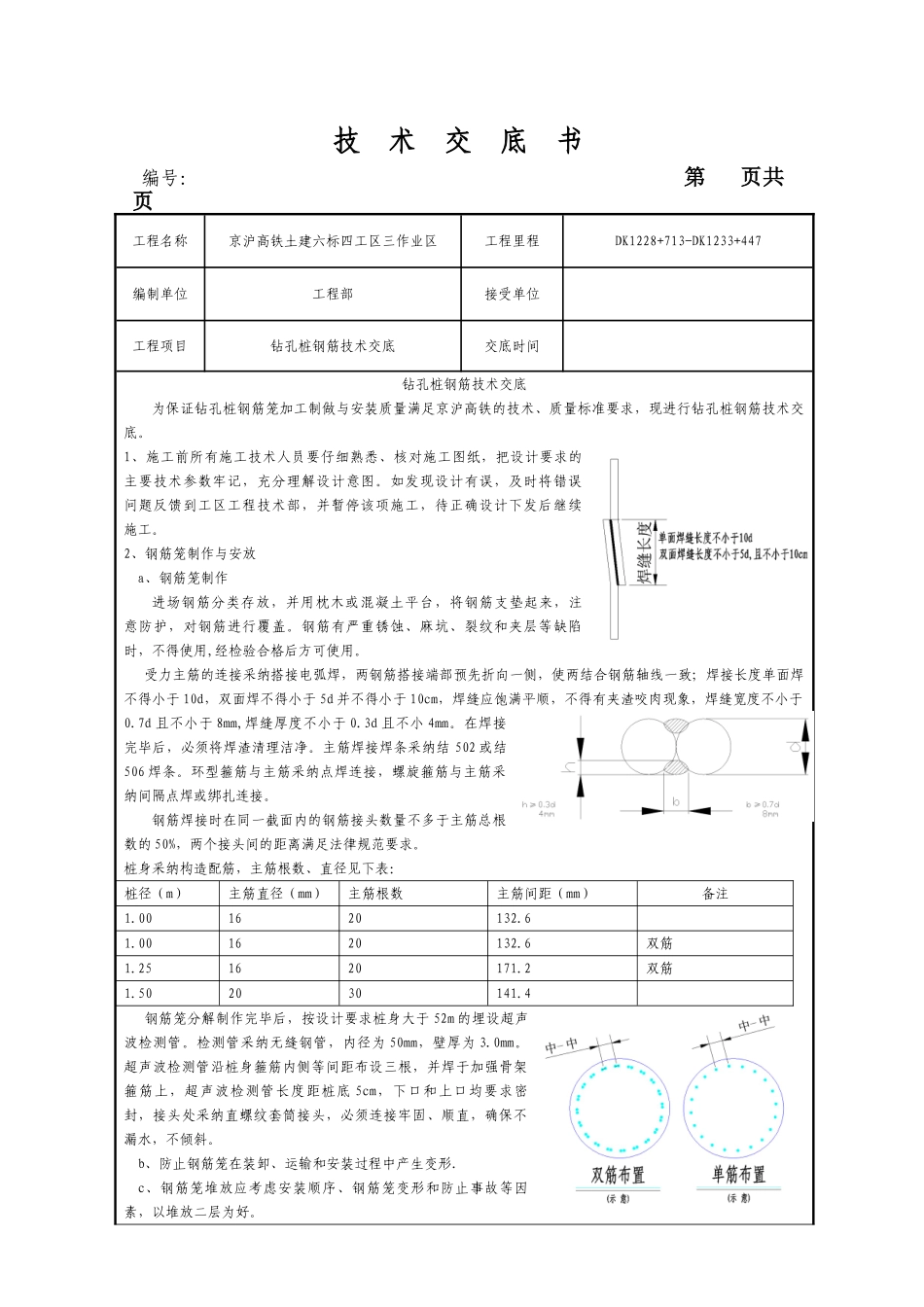

技 术 交 底 书编号： 第 页共 页工程名称京沪高铁土建六标四工区三作业区工程里程DK1228+713-DK1233+447编制单位工程部接受单位工程项目钻孔桩钢筋技术交底交底时间钻孔桩钢筋技术交底为保证钻孔桩钢筋笼加工制做与安装质量满足京沪高铁的技术、质量标准要求，现进行钻孔桩钢筋技术交底。1、施工前所有施工技术人员要仔细熟悉、核对施工图纸，把设计要求的主要技术参数牢记，充分理解设计意图。如发现设计有误，及时将错误问题反馈到工区工程技术部，并暂停该项施工，待正确设计下发后继续施工。2、钢筋笼制作与安放a、钢筋笼制作进场钢筋分类存放，并用枕木或混凝土平台，将钢筋支垫起来，注意防护，对钢筋进行覆盖。钢筋有严重锈蚀、麻坑、裂纹和夹层等缺陷时，不得使用,经检验合格后方可使用。受力主筋的连接采纳搭接电弧焊，两钢筋搭接端部预先折向一侧，使两结合钢筋轴线一致；焊接长度单面焊不得小于 10d，双面焊不得小于 5d 并不得小于 10cm，焊缝应饱满平顺，不得有夹渣咬肉现象，焊缝宽度不小于0.7d 且不小于 8mm,焊缝厚度不小于 0.3d 且不小 4mm。在焊接完毕后，必须将焊渣清理洁净。主筋焊接焊条采纳结 502 或结506 焊条。环型箍筋与主筋采纳点焊连接，螺旋箍筋与主筋采纳间隔点焊或绑扎连接。钢筋焊接时在同一截面内的钢筋接头数量不多于主筋总根数的 50%，两个接头间的距离满足法律规范要求。桩身采纳构造配筋，主筋根数、直径见下表：桩径（m）主筋直径（mm）主筋根数主筋间距（mm）备注1.001620132.61.001620132.6双筋1.251620171.2双筋1.502030141.4钢筋笼分解制作完毕后，按设计要求桩身大于 52m 的埋设超声波检测管。检测管采纳无缝钢管，内径为 50mm，壁厚为 3.0mm。超声波检测管沿桩身箍筋内侧等间距布设三根，并焊于加强骨架箍筋上，超声波检测管长度距桩底 5cm，下口和上口均要求密封，接头处采纳直螺纹套筒接头，必须连接牢固、顺直，确保不漏水，不倾斜。b、防止钢筋笼在装卸、运输和安装过程中产生变形. c、钢筋笼堆放应考虑安装顺序、钢筋笼变形和防止事故等因素，以堆放二层为好。交底人 接受人技 术 交 底 书编号： 第 页共 页工程名称京沪高铁土建六标四工区三作业区工程里程DK1228+713-DK1233+447编制单位工程部接受单位工程项目钻孔桩钢筋技术交底交底时间d、钢筋笼沉放要对准孔位，平稳、缓慢地进行，避开碰撞孔壁,若遇障碍不强行下放，查明原因酌情处理后继续下放。最后一节...
