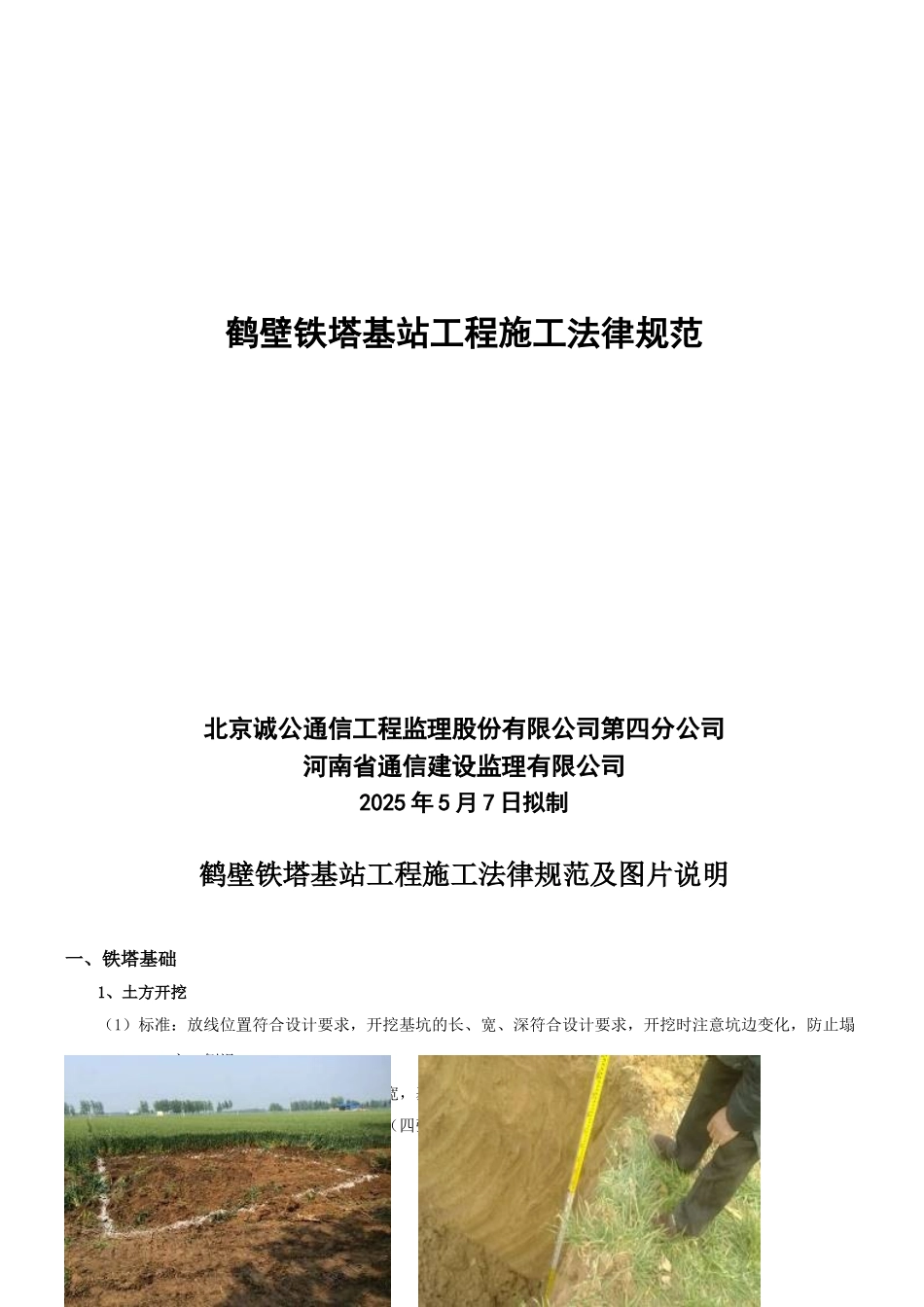

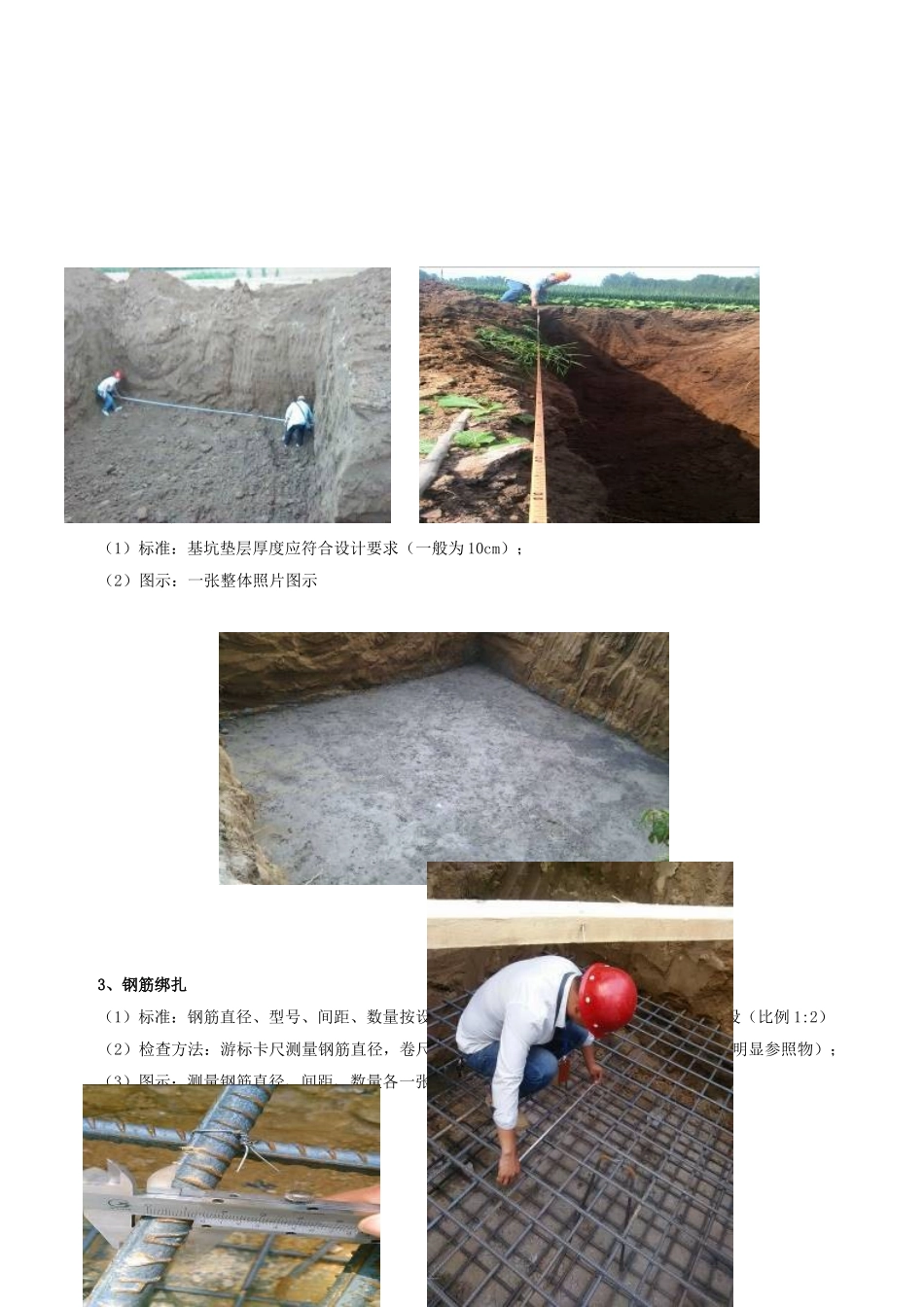

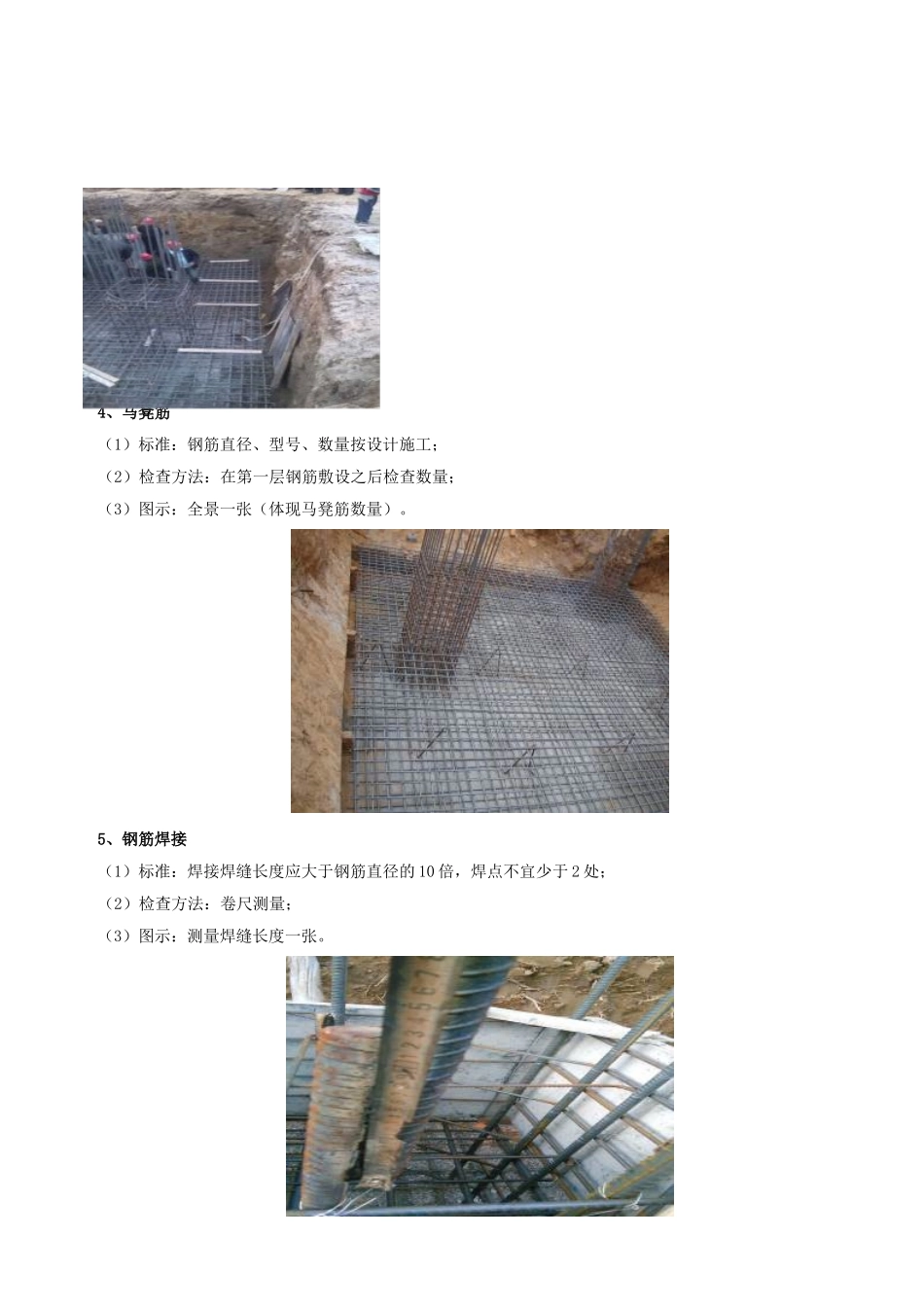

鹤壁铁塔基站工程施工法律规范北京诚公通信工程监理股份有限公司第四分公司河南省通信建设监理有限公司2025 年 5 月 7 日拟制鹤壁铁塔基站工程施工法律规范及图片说明一、铁塔基础1、土方开挖（1）标准：放线位置符合设计要求，开挖基坑的长、宽、深符合设计要求，开挖时注意坑边变化，防止塌方、侧滑；（2）检查方法：使用钢尺测量放线长、宽，基坑长、宽、深；（3）图示：基坑全景照片、长、宽、深（四张照片）。2、基坑垫层（1）标准：基坑垫层厚度应符合设计要求（一般为 10cm）；（2）图示：一张整体照片图示3、钢筋绑扎（1）标准：钢筋直径、型号、间距、数量按设计加工绑扎。焊接钢筋与整根钢筋交叉铺设（比例 1:2）（2）检查方法：游标卡尺测量钢筋直径，卷尺测量间距，数量（每 10 根绑一根红布或做明显参照物）；（3）图示：测量钢筋直径、间距、数量各一张。4、马凳筋（1）标准：钢筋直径、型号、数量按设计施工；（2）检查方法：在第一层钢筋敷设之后检查数量；（3）图示：全景一张（体现马凳筋数量）。5、钢筋焊接（1）标准：焊接焊缝长度应大于钢筋直径的 10 倍，焊点不宜少于 2 处；（2）检查方法：卷尺测量；（3）图示：测量焊缝长度一张。6、主筋焊接（1）标准：主筋测量长度 3700mm（横向 500mm，竖向 3200mm）；（2）检查方法：游标卡尺测量钢筋直径，卷尺测量钢筋长度；（3）图示：直径测量一张，长度测量一张，柱子从上向下照片一张（体现主筋数量）。7、接地网安装（1）标准：接地角钢型号、数量，扁钢型号、长度均符合设计要求，角钢、扁铁必须热浸镀锌，接地角钢埋设深度符合设计要求，一般顶部距地面不少于 0.8m，接地角钢需用扁钢连成一体，焊接面积大于 80mm，焊接处需做防腐处理；（2）检查方法：钢尺测量焊接长度；（3）图示：焊接照片一张，全景照片一张。8、预埋件安装（1）标准：预埋件尺寸规格、质量应符合设计要求，预埋件螺栓露出地面部分需热镀锌，做防锈处理，预埋件位置，螺栓高低符合设计要求，预埋件与主筋焊接牢固；预埋件校正后根开要符合设计图纸要求。（2）检查方法：钢尺测量预埋件根开（3）图示：测量根开照片一张(三管/四角)，固定照片一张9、混凝土浇筑（1）标准：商砼标号符合设计要求，且采购正规搅拌站商砼，浇筑时采纳振捣器捣实混凝土；（2）检查方法：旁站；（3）图示：现场浇筑、商砼单据各一张，振捣器振出浆水，最少体现高度的三张振动照片。10、回填土方（1）标准：...
