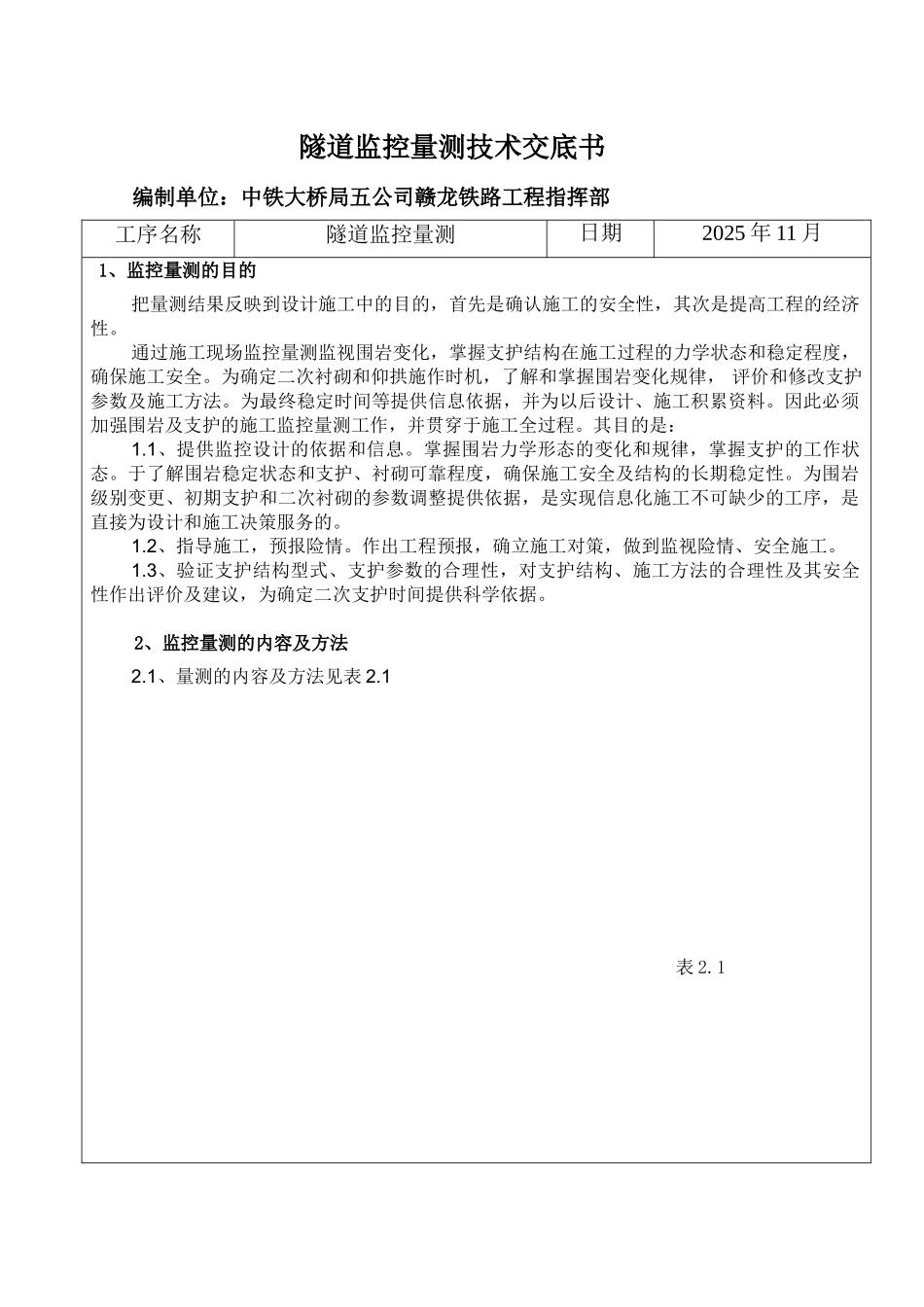

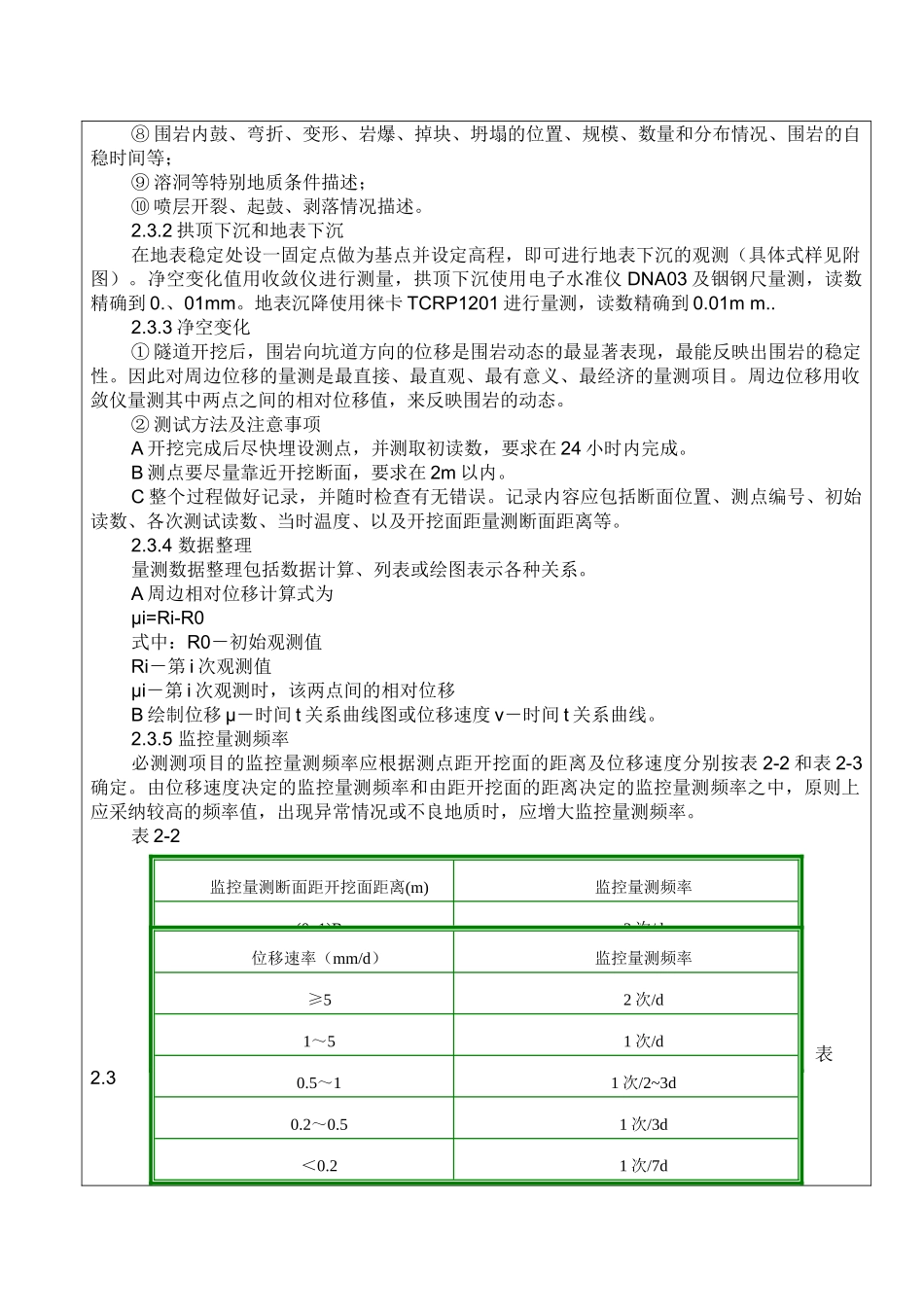

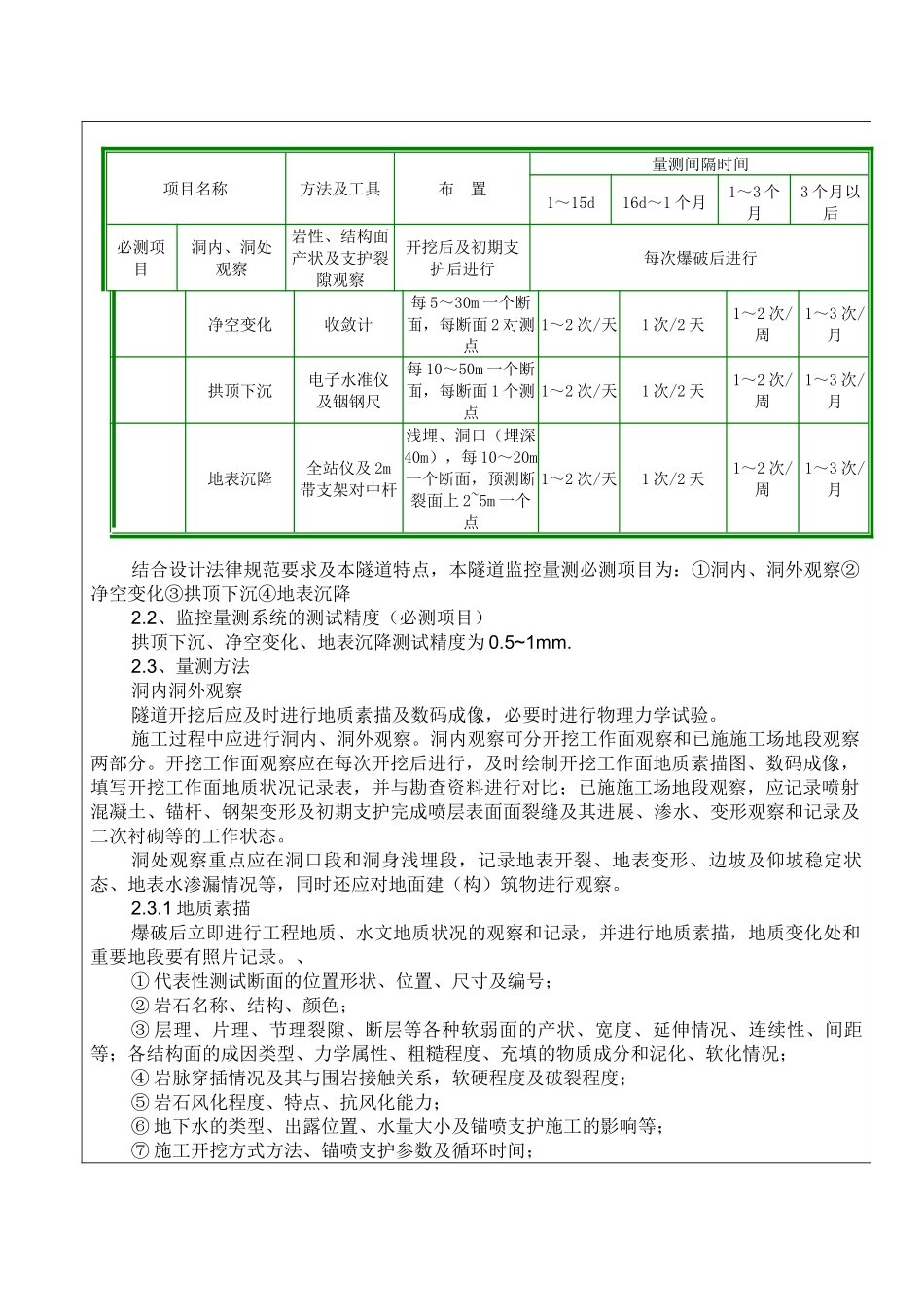

隧道监控量测技术交底书编制单位：中铁大桥局五公司赣龙铁路工程指挥部工序名称隧道监控量测日期2025 年 11 月 1、监控量测的目的把量测结果反映到设计施工中的目的，首先是确认施工的安全性，其次是提高工程的经济性。通过施工现场监控量测监视围岩变化，掌握支护结构在施工过程的力学状态和稳定程度，确保施工安全。为确定二次衬砌和仰拱施作时机，了解和掌握围岩变化规律， 评价和修改支护参数及施工方法。为最终稳定时间等提供信息依据，并为以后设计、施工积累资料。因此必须加强围岩及支护的施工监控量测工作，并贯穿于施工全过程。其目的是：1.1、提供监控设计的依据和信息。掌握围岩力学形态的变化和规律，掌握支护的工作状态。于了解围岩稳定状态和支护、衬砌可靠程度，确保施工安全及结构的长期稳定性。为围岩级别变更、初期支护和二次衬砌的参数调整提供依据，是实现信息化施工不可缺少的工序，是直接为设计和施工决策服务的。1.2、指导施工，预报险情。作出工程预报，确立施工对策，做到监视险情、安全施工。1.3、验证支护结构型式、支护参数的合理性，对支护结构、施工方法的合理性及其安全性作出评价及建议，为确定二次支护时间提供科学依据。 2、监控量测的内容及方法2.1、量测的内容及方法见表 2.1 表 2.1 结合设计法律规范要求及本隧道特点，本隧道监控量测必测项目为：①洞内、洞外观察②净空变化③拱顶下沉④地表沉降2.2、监控量测系统的测试精度（必测项目）拱顶下沉、净空变化、地表沉降测试精度为 0.5~1mm.2.3、量测方法洞内洞外观察隧道开挖后应及时进行地质素描及数码成像，必要时进行物理力学试验。施工过程中应进行洞内、洞外观察。洞内观察可分开挖工作面观察和已施施工场地段观察两部分。开挖工作面观察应在每次开挖后进行，及时绘制开挖工作面地质素描图、数码成像，填写开挖工作面地质状况记录表，并与勘查资料进行对比；已施施工场地段观察，应记录喷射混凝土、锚杆、钢架变形及初期支护完成喷层表面面裂缝及其进展、渗水、变形观察和记录及二次衬砌等的工作状态。洞处观察重点应在洞口段和洞身浅埋段，记录地表开裂、地表变形、边坡及仰坡稳定状态、地表水渗漏情况等，同时还应对地面建（构）筑物进行观察。2.3.1 地质素描爆破后立即进行工程地质、水文地质状况的观察和记录，并进行地质素描，地质变化处和重要地段要有照片记录。、① 代表性测试断面的位置形状、位置、尺寸及编号；② 岩石名称、结...
