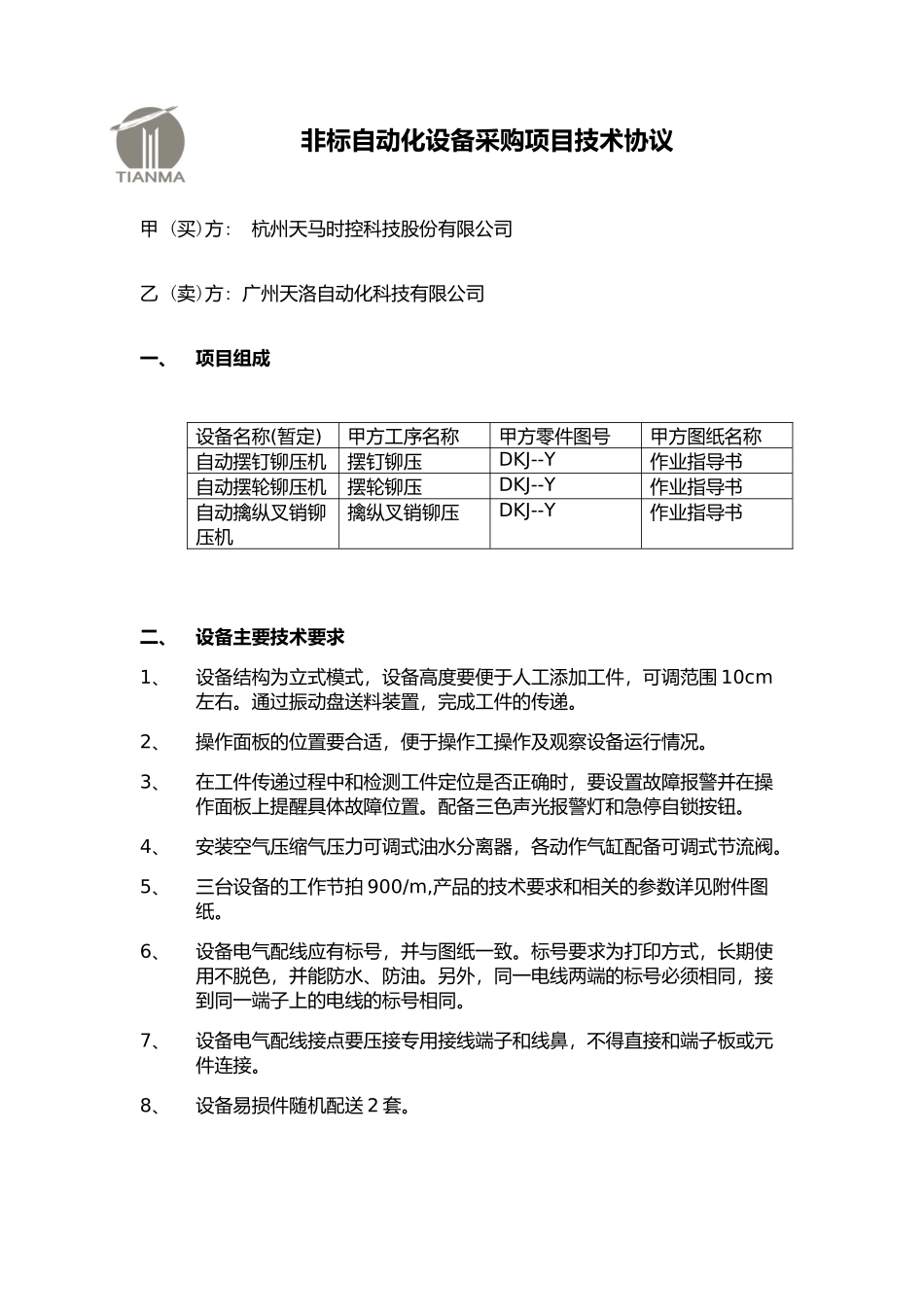

非标自动化设备采购项目技术协议甲 (买)方: 杭州天马时控科技股份有限公司 乙 (卖)方: 广州天洛自动化科技有限公司 一、项目组成 设备名称(暂定)甲方工序名称甲方零件图号甲方图纸名称自动摆钉铆压机摆钉铆压DKJ--Y作业指导书自动摆轮铆压机摆轮铆压DKJ--Y作业指导书自动擒纵叉销铆压机擒纵叉销铆压DKJ--Y作业指导书 二、设备主要技术要求1、设备结构为立式模式，设备高度要便于人工添加工件，可调范围 10cm左右。通过振动盘送料装置，完成工件的传递。2、操作面板的位置要合适，便于操作工操作及观察设备运行情况。3、在工件传递过程中和检测工件定位是否正确时，要设置故障报警并在操作面板上提醒具体故障位置。配备三色声光报警灯和急停自锁按钮。4、安装空气压缩气压力可调式油水分离器，各动作气缸配备可调式节流阀。5、三台设备的工作节拍 900/m,产品的技术要求和相关的参数详见附件图纸。6、设备电气配线应有标号，并与图纸一致。标号要求为打印方式，长期使用不脱色，并能防水、防油。另外，同一电线两端的标号必须相同，接到同一端子上的电线的标号相同。7、设备电气配线接点要压接专用接线端子和线鼻，不得直接和端子板或元件连接。8、设备易损件随机配送 2 套。三、 设备图纸和资料 甲方有义务给乙方提供与设备相关的技术图纸和数据，乙方需提供以下技术图纸和资料。1、 设备使用、维修、安装调试说明书要求提供四套：两套存档，一套用于现场设备维修；一套用于设备技术消化分析讨论。2、 电气原理图、接线图（器件、插头接点连接）、电器元件清单（包括型号、厂家、数量等）、设备点检说明。3、 工装夹具的制作图纸和气动元件清单，以及设备易损件清单（包括型号、厂家、数量等）。4、 PLC 的电气原理图、带单点注释的梯形图、地址表一式四份。四、 设备培训 乙方有义务对甲方的设备操作工和设备维修人员进行如下项目的培训。1、 设备操作的步骤和设备日常保养的要点。2、 设备控制原理和结构的培训。3、 设备特别控制系统的操作、编程、设置、监控的方法。4、 必要的维修保养常识。五、 设备验收1、 设备预验收工作内容1.1、 根据技术要求，逐项核对设备的各个部分是否符合要求，发现不合格项要求乙方整改。1.2、 了解设备控制的设计思想和工作原理。2、 设备终验收工作内容2.1 重复预验收 1.1 内容。2.2 核对图纸资料数量及内容是否符合要求。图纸与实际是否一致。2.3 通过现场试运行确认设备各...
