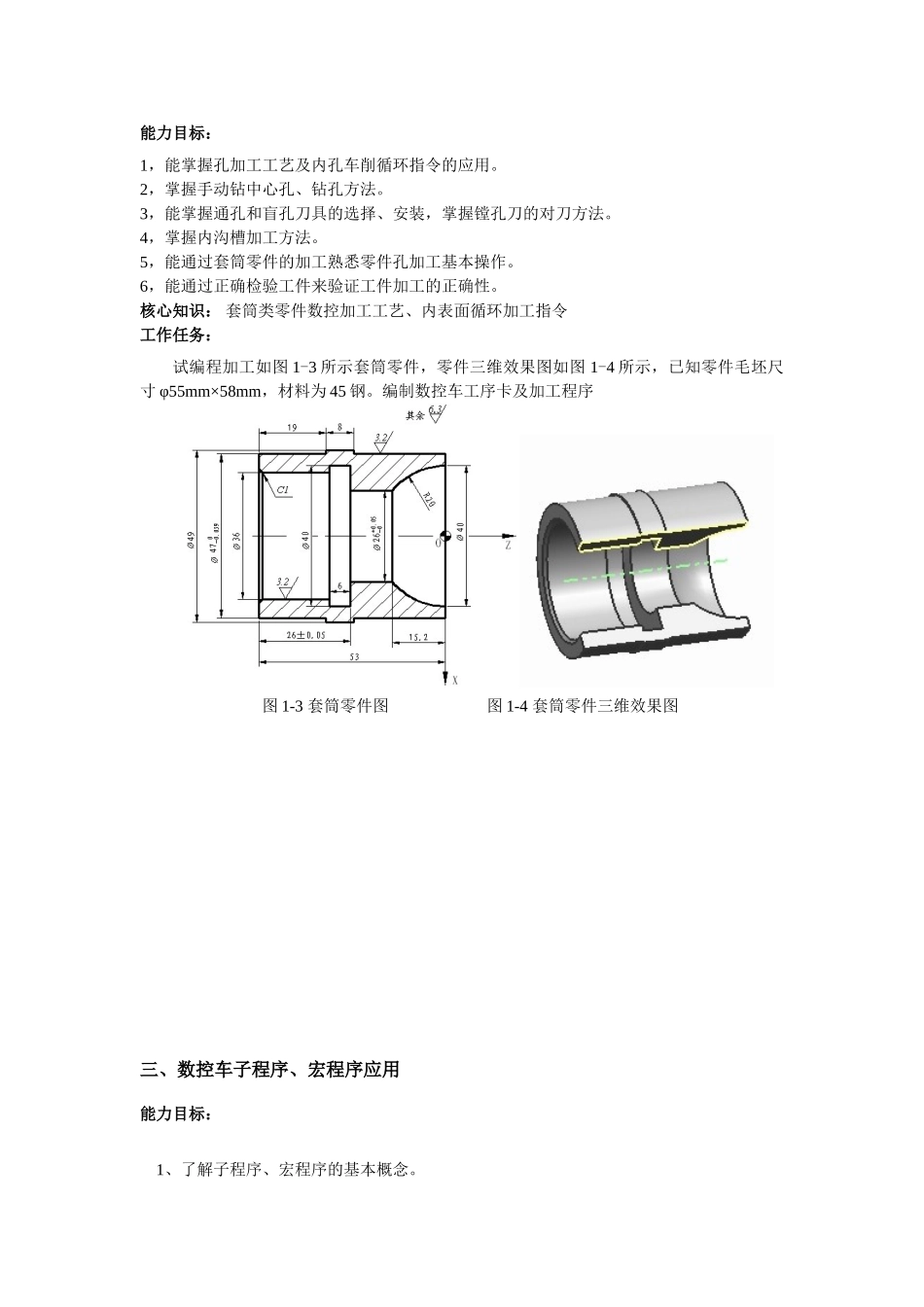

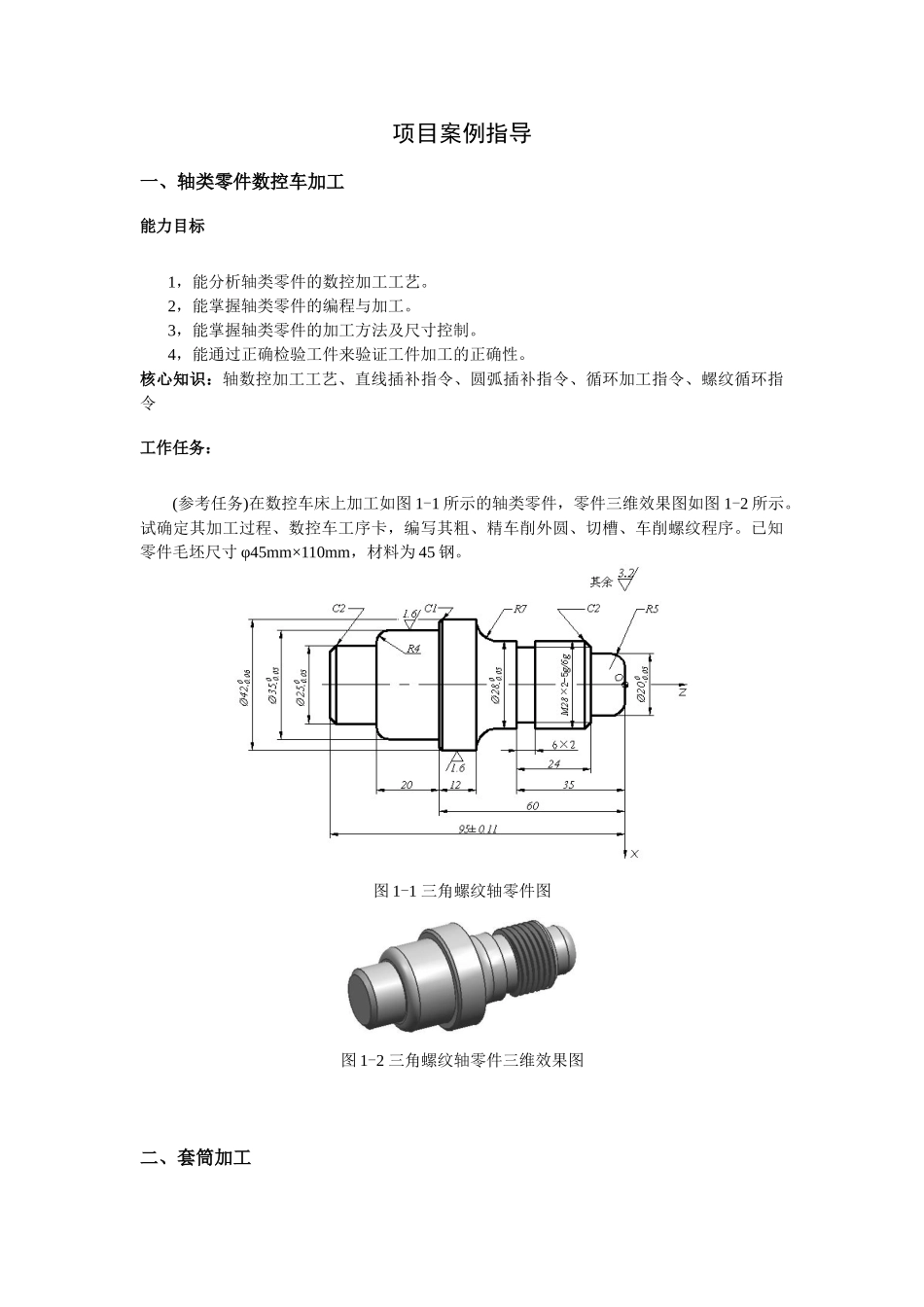

项目案例指导一、轴类零件数控车加工能力目标1，能分析轴类零件的数控加工工艺。2，能掌握轴类零件的编程与加工。3，能掌握轴类零件的加工方法及尺寸控制。4，能通过正确检验工件来验证工件加工的正确性。核心知识：轴数控加工工艺、直线插补指令、圆弧插补指令、循环加工指令、螺纹循环指令工作任务：(参考任务)在数控车床上加工如图 1-1 所示的轴类零件，零件三维效果图如图 1-2 所示。试确定其加工过程、数控车工序卡，编写其粗、精车削外圆、切槽、车削螺纹程序。已知零件毛坯尺寸 φ45mm×110mm，材料为 45 钢。图 1-1 三角螺纹轴零件图图 1-2 三角螺纹轴零件三维效果图二、套筒加工 能力目标：1，能掌握孔加工工艺及内孔车削循环指令的应用。2，掌握手动钻中心孔、钻孔方法。3，能掌握通孔和盲孔刀具的选择、安装，掌握镗孔刀的对刀方法。4，掌握内沟槽加工方法。5，能通过套筒零件的加工熟悉零件孔加工基本操作。6，能通过正确检验工件来验证工件加工的正确性。核心知识： 套筒类零件数控加工工艺、内表面循环加工指令工作任务：试编程加工如图 1-3 所示套筒零件，零件三维效果图如图 1-4 所示，已知零件毛坯尺寸 φ55mm×58mm，材料为 45 钢。编制数控车工序卡及加工程序 图 1-3 套筒零件图 图 1-4 套筒零件三维效果图三、数控车子程序、宏程序应用能力目标： 1、了解子程序、宏程序的基本概念。2、掌握子程序、宏程序的常用指令及编程方法。3、掌握数控车削非圆曲线成型面的基本方法。4、培育综合应用能力。核心知识：子程序、宏程序应用工作任务：车削如图 1-5 所示复杂成型面轴零件，试编制其数控程序并加工。已知零件毛坯尺寸为 φ50mm×68mm，材料为铝棒。编制数控车工序卡及加工程序。曲线 1：椭圆 曲线 2：椭圆 曲线 3：椭圆 曲线 4：双曲线 曲线 5：抛物线 曲线 6：椭圆 图 1-5 复杂成型面轴零件
