高压旋喷桩施工方案

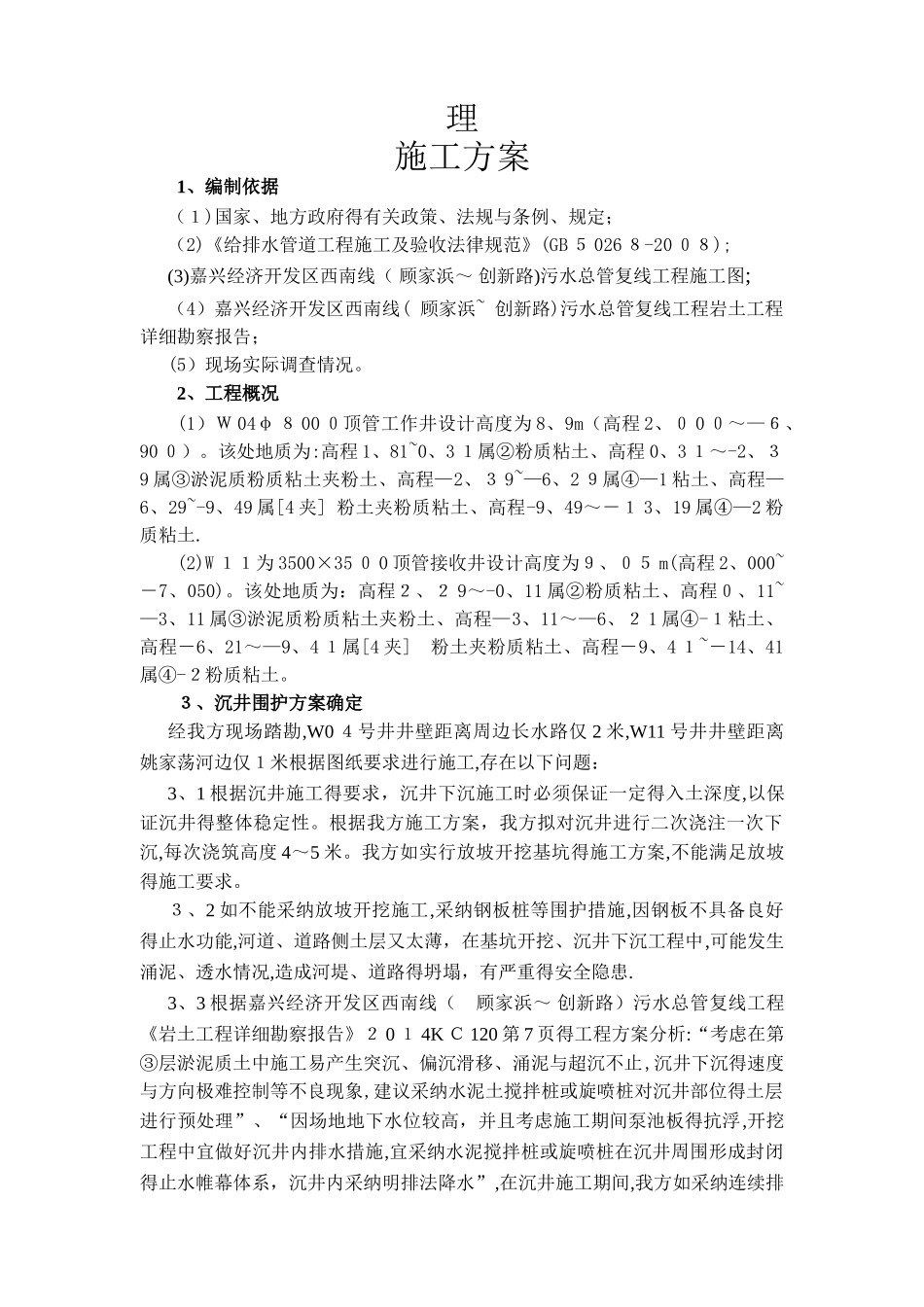

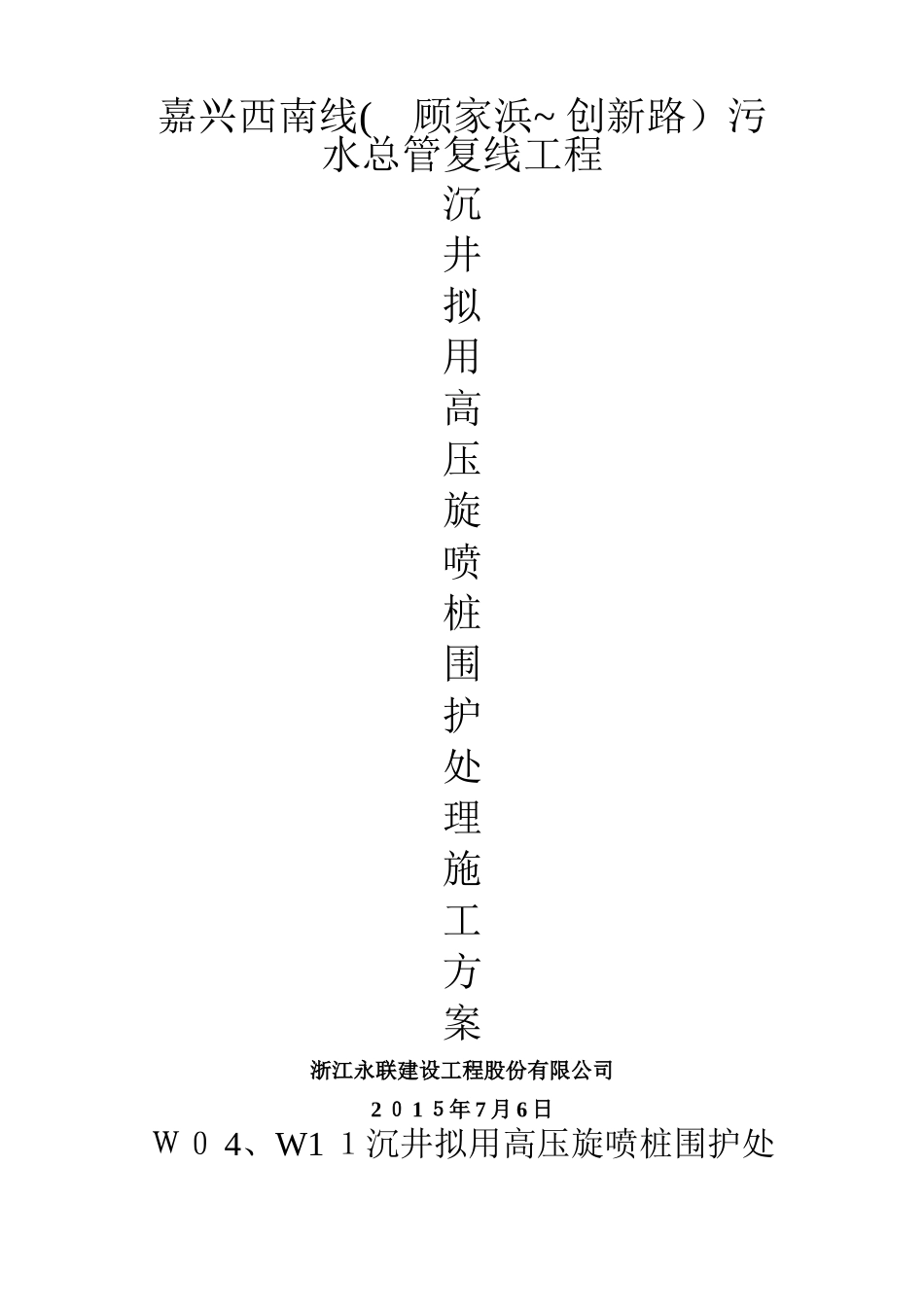

嘉兴西南线( 顾家浜~ 创新路）污水总管复线工程沉井拟用高压旋喷桩围护处理施工方案浙江永联建设工程股份有限公司2 ０ 1 ５年 7 月 6 日Ｗ０ 4、W1 １沉井拟用高压旋喷桩围护处理施工方案1、编制依据（１)国家、地方政府得有关政策、法规与条例、规定；（2)《给排水管道工程施工及验收法律规范》(GB ５ 026 ８-20 ０８);(3)嘉兴经济开发区西南线（ 顾家浜～ 创新路)污水总管复线工程施工图;（4）嘉兴经济开发区西南线( 顾家浜~ 创新路)污水总管复线工程岩土工程详细勘察报告；(5）现场实际调查情况。2、工程概况(1）Ｗ 04φ ８ 00 ０顶管工作井设计高度为 8、9m（高程 2、０ 0 ０～—６、90 ０）。该处地质为:高程 1、81~0、3 １属②粉质粘土、高程 0、3 １～-2、３9 属③淤泥质粉质粘土夹粉土、高程—2、３ 9~—6、2 ９属④—1 粘土、高程—6、29~-9、49 属[4 夹] 粉土夹粉质粘土、高程-9、49～－１ 3、19 属④—2 粉质粘土.(2)W １１为 3500×35 ０ 0 顶管接收井设计高度为９、０５ m(高程 2、000~－7、050)。该处地质为：高程２、２ 9～-0、11 属②粉质粘土、高程０、11~—3、11 属③淤泥质粉质粘土夹粉土、高程—3、11～—6、２ 1 属④-１粘土、高程－6、21～—9、4 １属[4 夹] 粉土夹粉质粘土、高程－9、4 １~－14、41属④-２粉质粘土。３、沉井围护方案确定经我方现场踏勘,W0 ４号井井壁距离周边长水路仅 2 米,W11 号井井壁距离姚家荡河边仅１米根据图纸要求进行施工,存在以下问题：3、1 根据沉井施工得要求，沉井下沉施工时必须保证一定得入土深度,以保证沉井得整体稳定性。根据我方施工方案，我方拟对沉井进行二次浇注一次下沉,每次浇筑高度 4～5 米。我方如实行放坡开挖基坑得施工方案,不能满足放坡得施工要求。３、2 如不能采纳放坡开挖施工,采纳钢板桩等围护措施,因钢板不具备良好得止水功能,河道、道路侧土层又太薄，在基坑开挖、沉井下沉工程中,可能发生涌泥、透水情况,造成河堤、道路得坍塌，有严重得安全隐患.3、3 根据嘉兴经济开发区西南线（ 顾家浜～ 创新路）污水总管复线工程《岩土工程详细勘察报告》２ 0 １ 4K Ｃ 120 第 7 页得工程方案分析:“考虑在第③层淤泥质土中施工易产生突沉、偏沉滑移、涌泥与超沉不止,沉井下沉得速度与方向极难控制等不良现象,建议采纳水泥土搅拌桩或旋喷桩对沉井部位得土层进行预处理”、“因场地地下水位较高，并...
