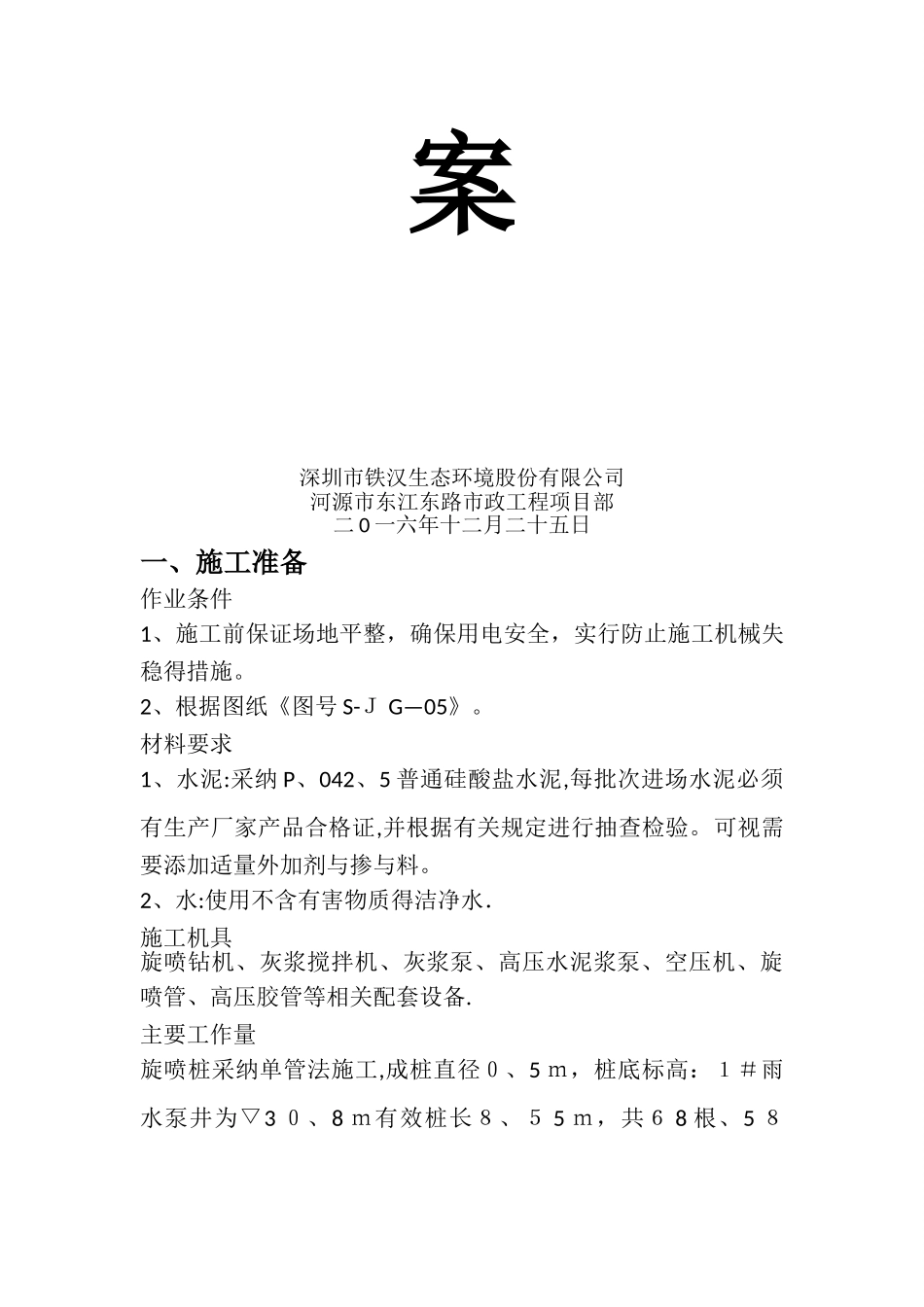

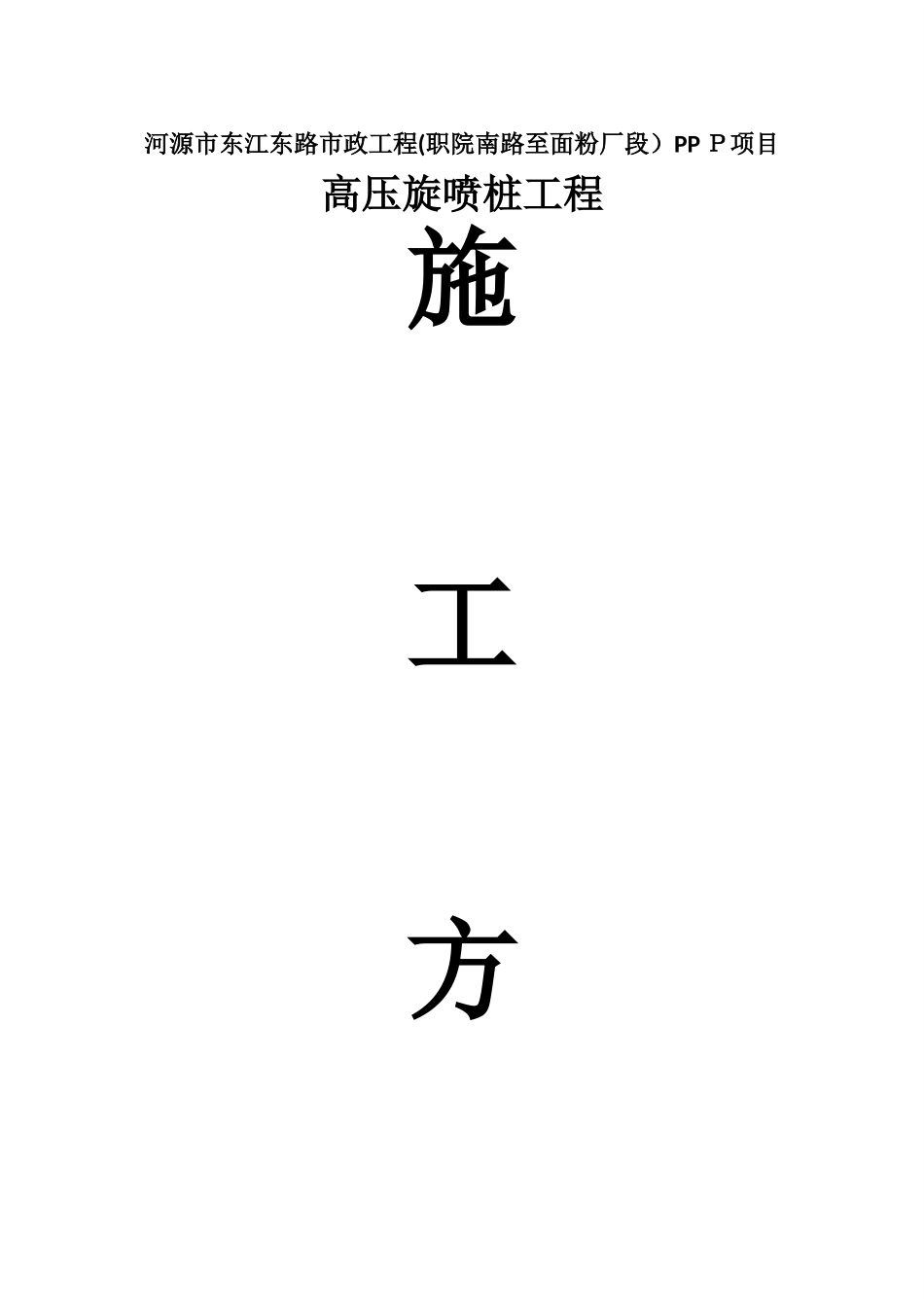

河源市东江东路市政工程(职院南路至面粉厂段）PP Ｐ项目高压旋喷桩工程施工方案深圳市铁汉生态环境股份有限公司河源市东江东路市政工程项目部二 0 一六年十二月二十五日一、施工准备作业条件1、施工前保证场地平整，确保用电安全，实行防止施工机械失稳得措施。2、根据图纸《图号 S-Ｊ G—05》。材料要求1、水泥:采纳 P、042、5 普通硅酸盐水泥,每批次进场水泥必须有生产厂家产品合格证,并根据有关规定进行抽查检验。可视需要添加适量外加剂与掺与料。2、水:使用不含有害物质得洁净水．施工机具旋喷钻机、灰浆搅拌机、灰浆泵、高压水泥浆泵、空压机、旋喷管、高压胶管等相关配套设备.主要工作量旋喷桩采纳单管法施工,成桩直径０、5 ｍ，桩底标高：１＃雨水泵井为▽3 ０、8 ｍ有效桩长８、５ 5 ｍ，共６ 8 根、5 ８1、4m;2#污水泵井为▽29、47m,有效桩长８、58m,共 48 根411、8 ４ m，旋喷桩合计 116 根、993、２ 4m。二、施工流程图三、施工工艺1、放线定位 根据设计得施工图与坐标网点测量放出施工轴线。在施工轴线上确定孔位,依据基准点进行测量各孔口地面高程.2、钻机就位钻机应垂直于地面且摆放平稳,放线桩位与设计桩位得偏差不得大于 50mm。造孔每钻进５ m 用水平尺测量机体水平、立轴垂直，成孔得垂直度偏差不得大于 0、5%。３、浆液配制搅拌本工程旋喷桩浆液采纳水灰比为０、8~1、0 得水泥浆。水泥要过筛,且为了防止水泥浆离析,应在灰浆机中不停搅动。为了保证浆液得浓度,应当采纳二次搅拌配制浆液，即在搅拌机中按确定得水灰比配制并搅拌水泥浆液。搅拌３～5 分钟后放入第二只搅拌桶中使用。禁止采纳一只搅拌桶,一边配浆一边抽浆，否则难以控制浆液水灰比。水泥用量 2 ５ 0 Ｋ g/m、4、喷射注浆为保证加固范围内土体有效切割前能拌合均匀且使桩径不小于设计桩径 50 ０ mm,注浆压力应不小于２ 0MPa。提管速度控制在 0、２~0、2 ５ m/min，旋转速度 10r/min 以使土体得到充分切割搅拌。5、冲洗注浆管路供 气旋摆提升验 收钻机就位下喷射管测量孔深搅拌制浆确定孔位测量放线喷射注浆成 桩清洗结束充填回灌喷射施工完毕后，应把注浆管等机具设备冲洗洁净,管内机内不得残存水泥浆.可把水泥浆换成水，在地面上喷射,以便把高压水泥浆泵、注浆管与软管内得浆液全部排除。四、质量控制由于高压旋喷桩施工难度大,根据本工程实际特制定施工细则，在施工中严格遵守，以保证施工质量。水泥应有产品合格证...
