高压旋喷桩施工方案1

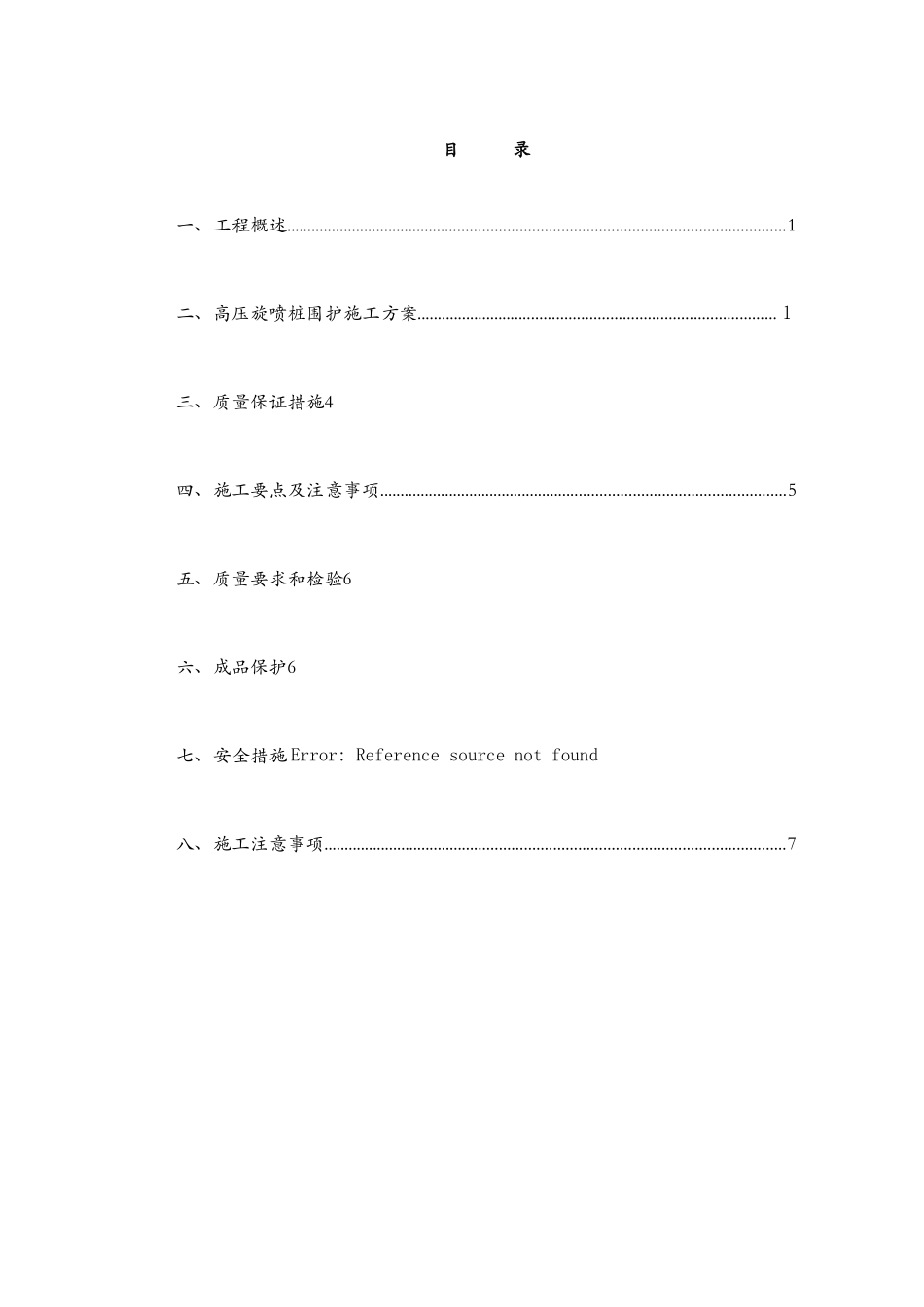

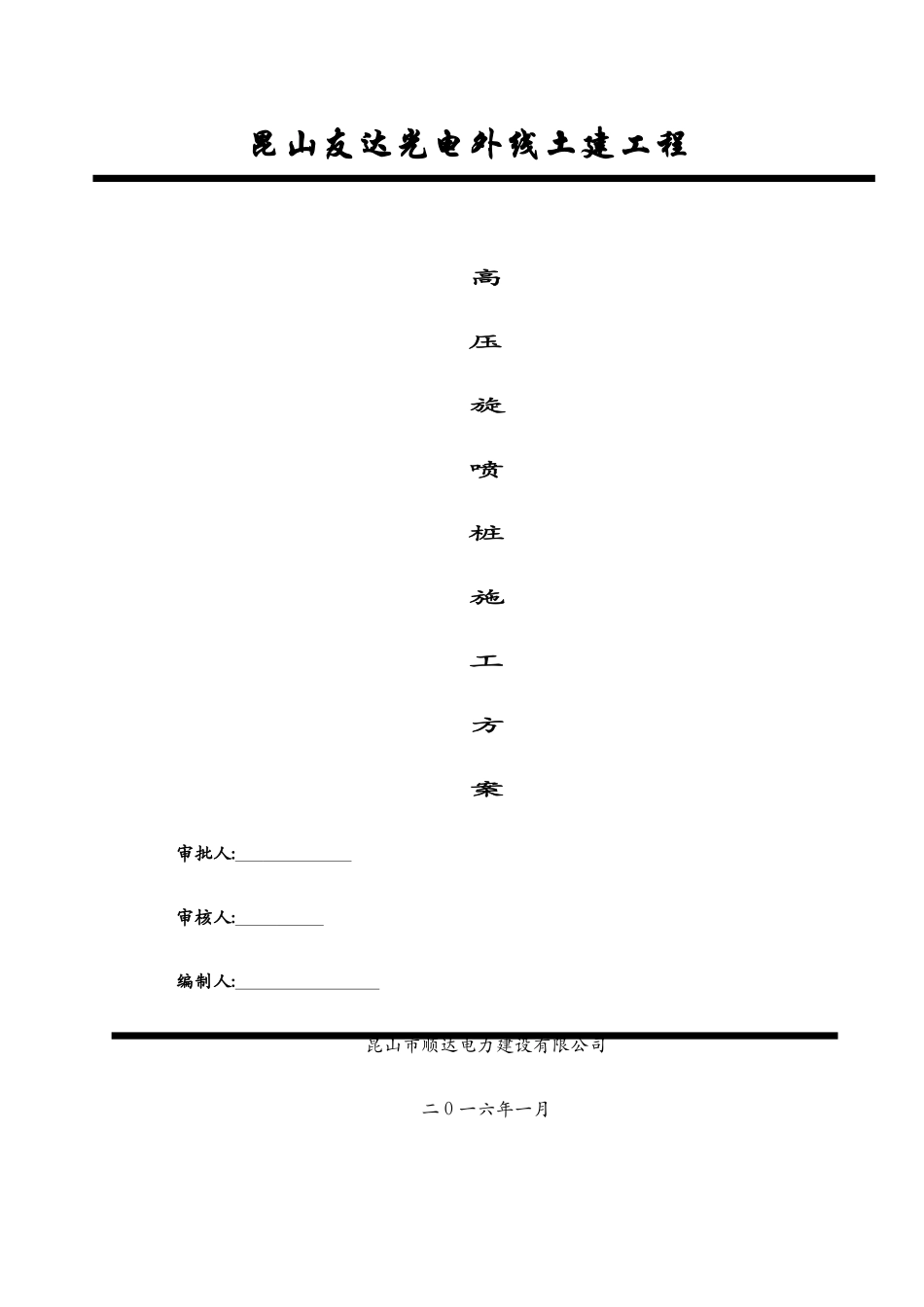

昆山友达光电外线土建工程高压旋喷桩施工方案审批人: 审核人: 编制人: 昆山市顺达电力建设有限公司二０一六年一月目 录一、工程概述.........................................................................................................................1二、高压旋喷桩围护施工方案.......................................................................................１三、质量保证措施4四、施工要点及注意事项...................................................................................................5五、质量要求和检验6六、成品保护6七、安全措施 Error: Reference source not found八、施工注意事项................................................................................................................7一、工程概述本工程位于昆山市蓬朗镇富春江路与龙飞路、澄湖路交错口东侧,沿富春江路绿化带东侧北起蓬朗变 220 ｋＶ东侧围墙,南止友达光电厂房西侧。10、４*10、４ m 混凝土沉井工作井 2 座,８＊8m 混凝土沉井接收井 2 座,DN ２ 2 ００ｍ m 顶管 520m,为保证沉井及施工安全,顶管后座土体加固采纳 Φ850 三轴搅拌桩,深度1、8 米,顶管进出洞加固土体采纳 Φ ６ 0 ０５ 0 ０高压旋喷桩加固,深度 18 米。沉井一侧(富春江路侧)采纳双排 Φ6 ００ 50 ０高压旋喷桩,深度 18 米,沉井内采纳 Φ６ 00 ６ 0 ０高压旋喷桩高压旋喷桩加固地基,有效桩长 4 米(即沉井刃脚下 4m)。参建单位:建设单位:设计单位:江苏科能电力工程咨询有限公司监理单位:江苏常源电力建设监理有限公司施工单位:昆山市顺达电力建设有限公司二、高压旋喷桩围护施工方案(一)、施工工艺根据施工图纸要求,现采纳新二管法高压喷射就就是以大于 35Mpa 得高压水泥浆射流通过 Φ1、9m ｍ得喷嘴喷出,水泥浆射流四周以压缩空气加以保护,随着喷管得旋转与提升,高压水泥浆射流冲切破坏土体,同时浆射流得能量较大,将水泥浆与粘土掺搅形成桩体;压缩气也起到升扬置换得作用,使切割得部分土体从孔口冒出,水泥浆与粘土混合物固结后,形成所需要加固体。新二管法得主要优点在于她比老二管法压力大、流量大、能量大、桩径也较大,相对于三管法她直接用水泥浆切削地层,削除了高压水对水泥浆得稀释,节约了水泥从而也保证了成桩质量,减少了废浆得排放。(二)、施工各道工序1、定孔位 在定孔位时,一...
