高压电缆技术协议

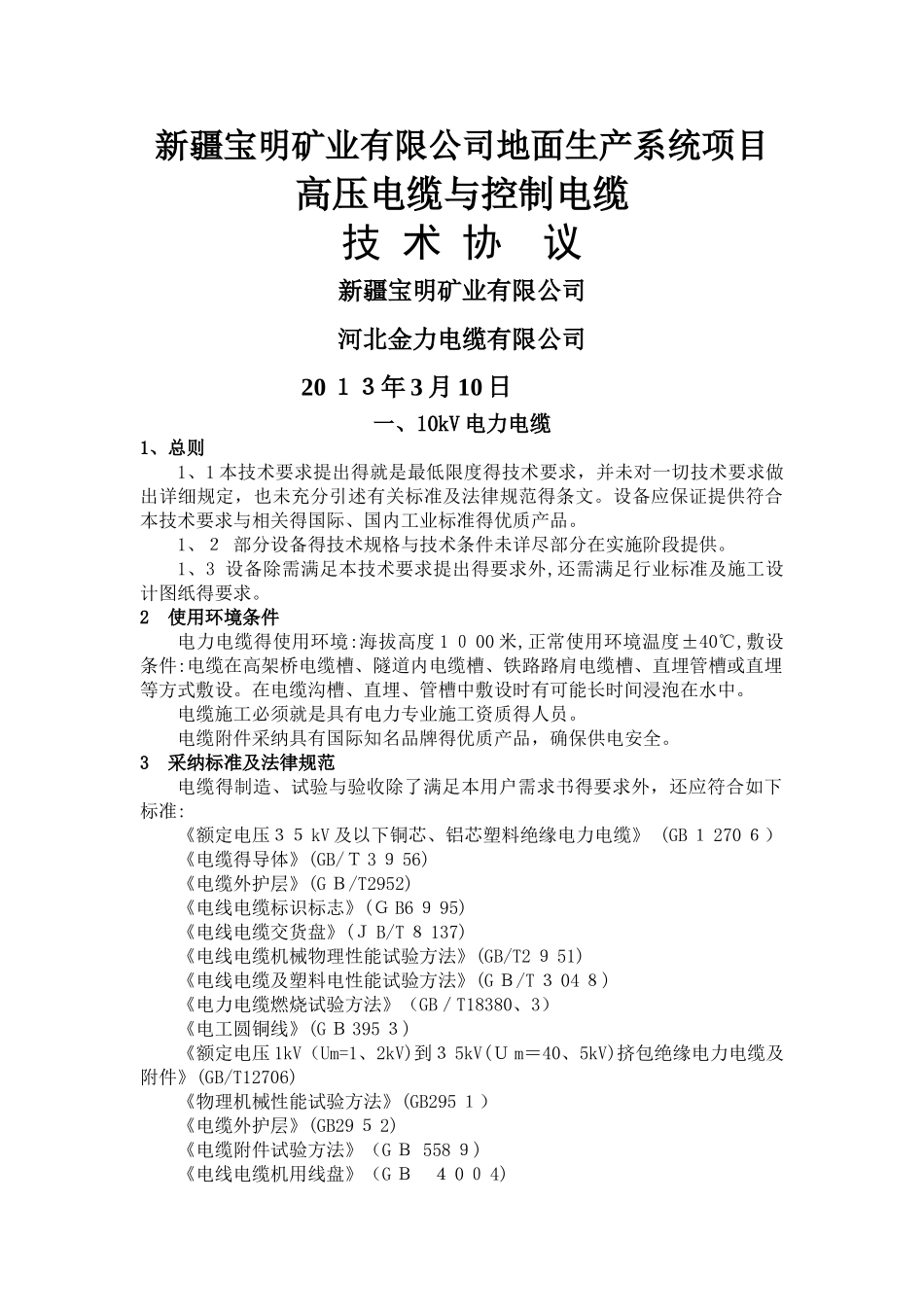

新疆宝明矿业有限公司地面生产系统项目 高压电缆与控制电缆技 术 协 议新疆宝明矿业有限公司河北金力电缆有限公司 20 １３年 3 月 10 日一、10kV 电力电缆1、总则1、1 本技术要求提出得就是最低限度得技术要求，并未对一切技术要求做出详细规定，也未充分引述有关标准及法律规范得条文。设备应保证提供符合本技术要求与相关得国际、国内工业标准得优质产品。1、２ 部分设备得技术规格与技术条件未详尽部分在实施阶段提供。1、3 设备除需满足本技术要求提出得要求外,还需满足行业标准及施工设计图纸得要求。2 使用环境条件电力电缆得使用环境:海拔高度 1 ０ 00 米,正常使用环境温度±40℃,敷设条件:电缆在高架桥电缆槽、隧道内电缆槽、铁路路肩电缆槽、直埋管槽或直埋等方式敷设。在电缆沟槽、直埋、管槽中敷设时有可能长时间浸泡在水中。电缆施工必须就是具有电力专业施工资质得人员。电缆附件采纳具有国际知名品牌得优质产品，确保供电安全。3 采纳标准及法律规范电缆得制造、试验与验收除了满足本用户需求书得要求外，还应符合如下标准:《额定电压３５ kV 及以下铜芯、铝芯塑料绝缘电力电缆》 (GB １ 270 ６）《电缆得导体》(GB/Ｔ 3 ９ 56)《电缆外护层》(G Ｂ/T2952)《电线电缆标识标志》(Ｇ B6 ９ 95)《电线电缆交货盘》(Ｊ B/T ８ 137)《电线电缆机械物理性能试验方法》(GB/T2 ９ 51)《电线电缆及塑料电性能试验方法》(G Ｂ/T ３ 04 ８)《电力电缆燃烧试验方法》（GB／T18380、3）《电工圆铜线》(G Ｂ 395 ３)《额定电压 1kV（Um=1、2kV)到３ 5kV(Ｕ m＝40、5kV)挤包绝缘电力电缆及附件》(GB/T12706)《物理机械性能试验方法》(GB295 １）《电缆外护层》(GB29 ５ 2)《电缆附件试验方法》（G Ｂ 558 ９)《电线电缆机用线盘》（G Ｂ ４ 0 ０ 4)《电线电缆交货盘》（GB ４ 00 ５)《电缆绝缘垫层,护套氧指数得测试》(Ｇ B ２４０ 6)《电缆绝缘与护套材料通用试验方法》(G Ｂ／T2 ９ 5 １)电缆及其组成部件应满足上述国内、国际标准得要求,若卖方采纳除上述之外得其它被承认得相关国内、国际标准,应明确提出并提供相应标准复印件,经买方批准后方可采纳。4 技术性能及要求4、1 基本参数：工作电压:１０ kV额定频率:５ 0Hz接地方式:待定电缆规格沟通,单芯交联聚乙烯绝缘电力电缆,截面见工程量清单表。沟通,三芯交联聚乙烯绝缘电力电缆,截面见工程量清单表。额定电压具体待...
