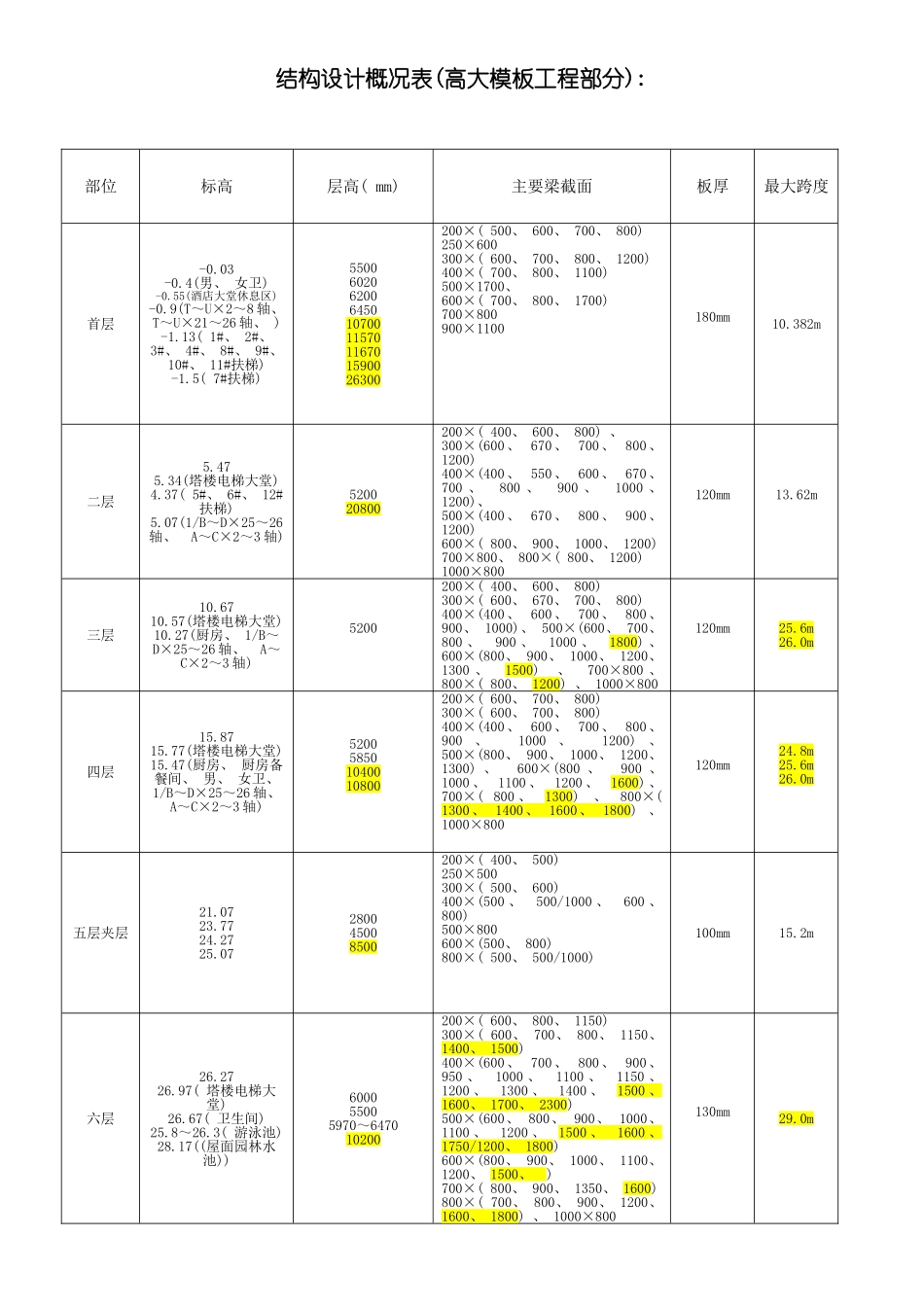

高大模板工程施工方案终稿网络上传***工程高大模板工程施工方案第一章 编制依据1、 ***设计院设计的《*****工程》施工图纸2、 《混凝土结构工程施工质量验收法律规范》50204- 3、 《建筑施工计算手册》中相关内容4、 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ33- 5、 《建筑施工模板安全技术法律规范》JGJ162- 6、 《建筑施工安全检查标准》JGJ59-997、 ***土建工程施工组织设计第二章 工程概况2.1 工程概况***位于**市区中心繁华地段, ***路南侧。总建筑面积 288432 m2, 有二层地下室, 负二层南面部分为人防工程( 面积为 8063 m2) , 地下室建筑面积41370m2, 平常用为车库, 地上部分由 6 层裙楼商铺、 1 栋 51 层酒店及 1 栋 45层办公楼组成, 裙楼为框架结构, 塔楼为框架-核心筒结构, 建筑总高度202.8m。本工程地下二层 3.9m, 地下一层 5.1m, 首层 5.5m, 2～5 层裙楼 5.2m, 6 层裙楼 6.0m。酒店: 标准层 9～47 层( 其中 26 层 3.2m) 、 49 层、 50 层、 50 层夹层3.4m, 7 层、 8 层 5.1m, 51 层、 51 层夹层 3.6m, 机房层 3.5m。办公楼: 标准层 7～40 层( 其中 24 层 4.0m、 25 层 3.2m) 、 42 层、 43层 4.2m, 44 层 4.6m, 45 层、 45 层夹层 3.6m, 机房层 3.5m, 结构设计概况详《结构设计概况表》。本工程高大模板工程及高支模模板支撑体系均采纳扣件式满堂钢管架支撑体系。结构设计概况表(高大模板工程部分): 部位标高层高( mm) 主要梁截面板厚最大跨度首层-0.03-0.4(男、 女卫)-0.55(酒店大堂休息区)-0.9(T～U×2～8 轴、 T～U×21～26 轴、 )-1.13( 1#、 2#、 3#、 4#、 8#、 9#、 10#、 11#扶梯) -1.5( 7#扶梯) 55006020620064501070011570116701590026300200×( 500、 600、 700、 800) 250×600300×( 600、 700、 800、 1200) 400×( 700、 800、 1100) 500×1700、 600×( 700、 800、 1700) 700×800900×1100180mm10.382m二层5.475.34(塔楼电梯大堂)4.37( 5#、 6#、 12#扶梯) 5.07(1/B～D×25～26轴、 A～C×2～3 轴)520020800200×( 400、 600、 800) 、 300×(600、 670、 700、 800、 1200)400×(400、 550、 600、 670、 700 、 800 、 900 、 1000 、 1200)、 500×(400、 670、 800、 900、 1200)600×( 800、 900、 1000、 1200) 7...
