高层建筑给水排水设计探讨

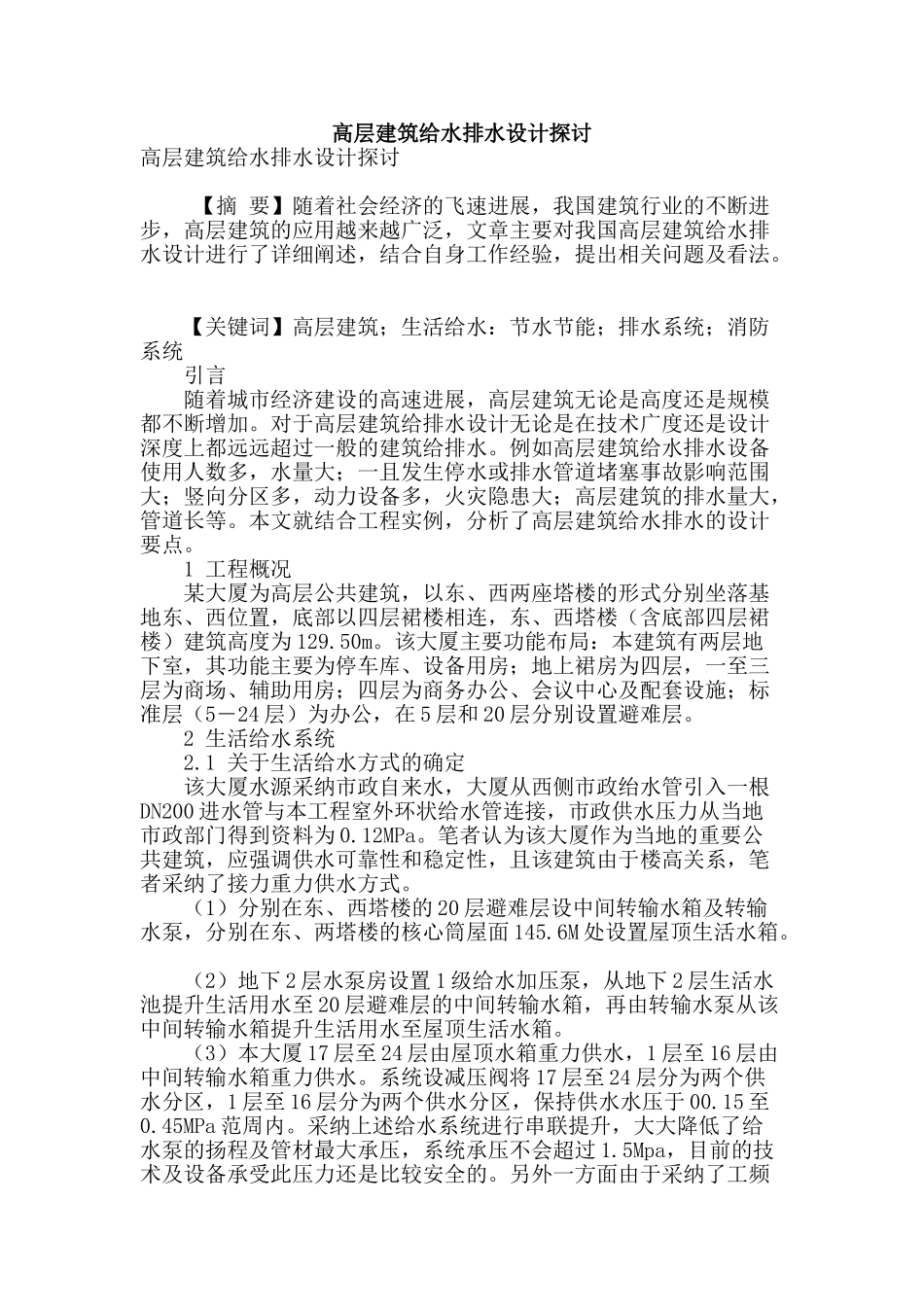

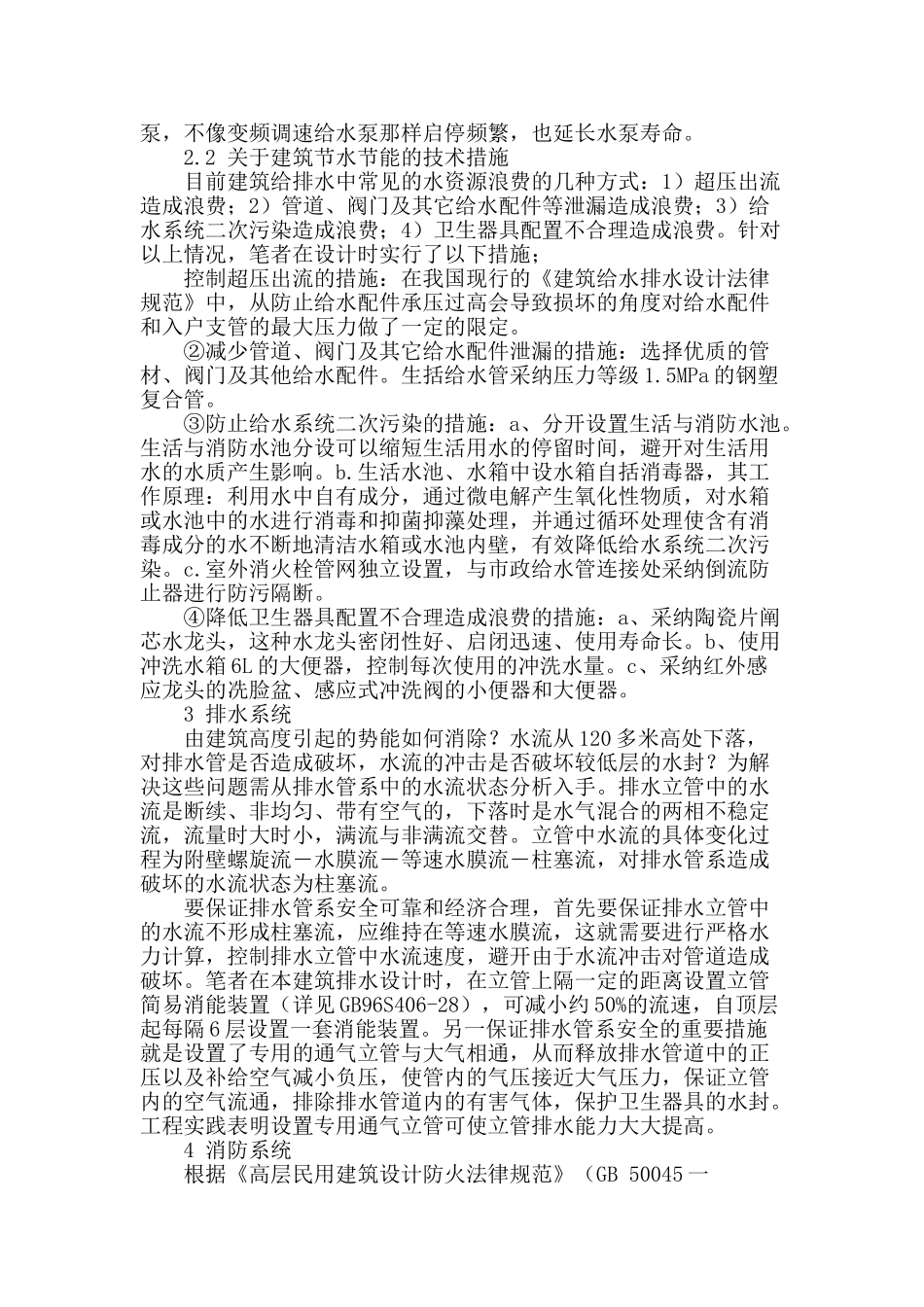

高层建筑给水排水设计探讨高层建筑给水排水设计探讨 【摘 要】随着社会经济的飞速进展，我国建筑行业的不断进步，高层建筑的应用越来越广泛，文章主要对我国高层建筑给水排水设计进行了详细阐述，结合自身工作经验，提出相关问题及看法。 【关键词】高层建筑；生活给水：节水节能；排水系统；消防系统 引言 随着城市经济建设的高速进展，高层建筑无论是高度还是规模都不断增加。对于高层建筑给排水设计无论是在技术广度还是设计深度上都远远超过一般的建筑给排水。例如高层建筑给水排水设备使用人数多，水量大；一且发生停水或排水管道堵塞事故影响范围大；竖向分区多，动力设备多，火灾隐患大；高层建筑的排水量大，管道长等。本文就结合工程实例，分析了高层建筑给水排水的设计要点。 1 工程概况 某大厦为高层公共建筑，以东、西两座塔楼的形式分别坐落基地东、西位置，底部以四层裙楼相连，东、西塔楼（含底部四层裙楼）建筑高度为 129.50m。该大厦主要功能布局：本建筑有两层地下室，其功能主要为停车库、设备用房；地上裙房为四层，一至三层为商场、辅助用房；四层为商务办公、会议中心及配套设施；标准层（5―24 层）为办公，在 5 层和 20 层分别设置避难层。 2 生活给水系统 2.1 关于生活给水方式的确定 该大厦水源采纳市政自来水，大厦从西侧市政绐水管引入一根DN200 进水管与本工程窒外环状给水管连接，市政供水压力从当地市政部门得到资料为 0.12MPa。笔者认为该大厦作为当地的重要公共建筑，应强调供水可靠性和稳定性，且该建筑由于楼高关系，笔者采纳了接力重力供水方式。 （1）分别在东、西塔楼的 20 层避难层设中间转输水箱及转输水泵，分别在东、两塔楼的核心筒屋面 145.6M 处设置屋顶生活水箱。 （2）地下 2 层水泵房设置 1 级给水加压泵，从地下 2 层生活水池提升生活用水至 20 层避难层的中间转输水箱，再由转输水泵从该中间转输水箱提升生活用水至屋顶生活水箱。 （3）本大厦 17 层至 24 层由屋顶水箱重力供水，1 层至 16 层由中间转输水箱重力供水。系统设减压阀将 17 层至 24 层分为两个供水分区，1 层至 16 层分为两个供水分区，保持供水水压于 00.15 至0.45MPa 范周内。采纳上述给水系统进行串联提升，大大降低了给水泵的扬程及管材最大承压，系统承压不会超过 1.5Mpa，目前的技术及设备承受此压力还是比较安全的。另外一方面由于采纳了工频泵，不像变频调速给水泵...
