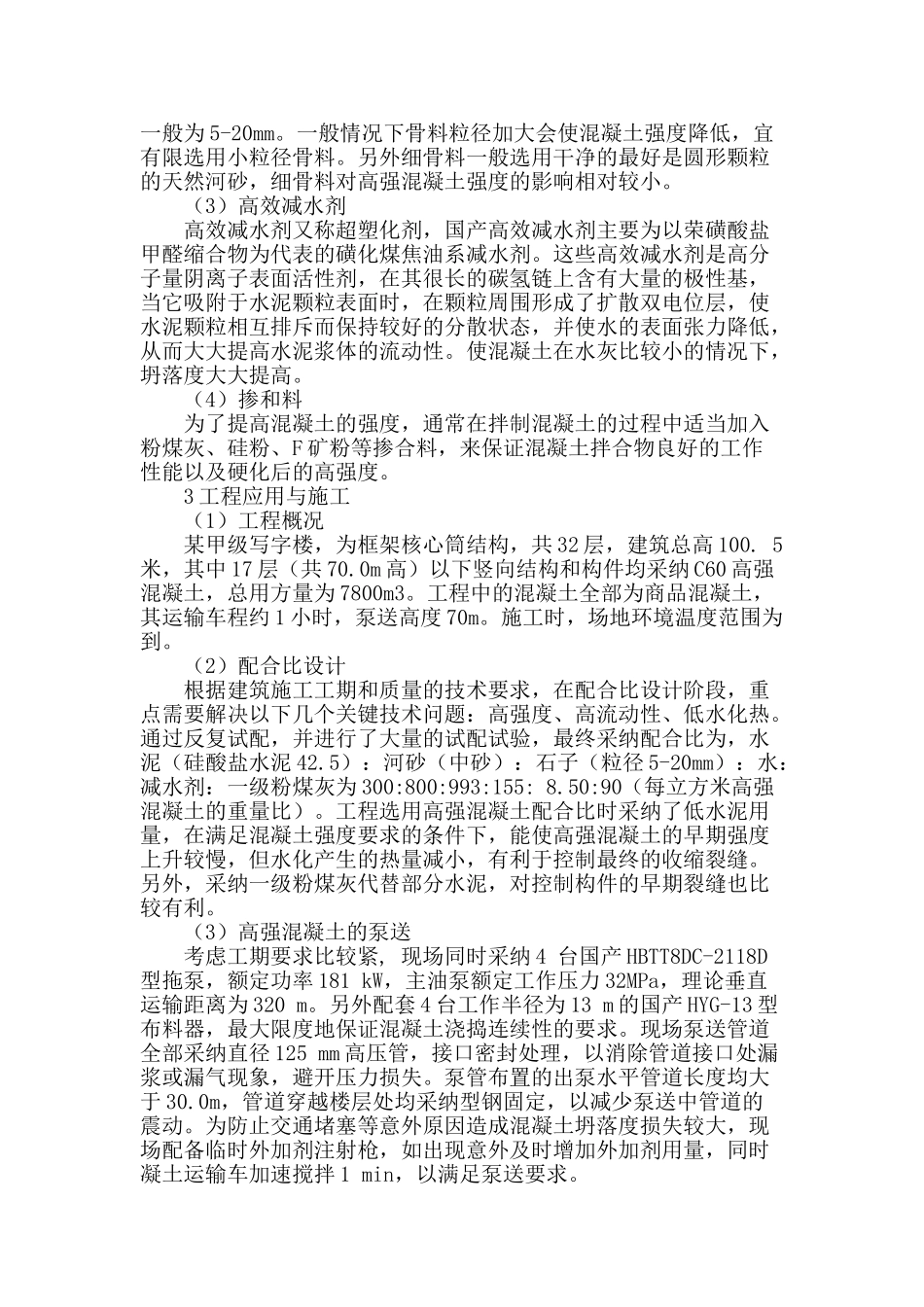

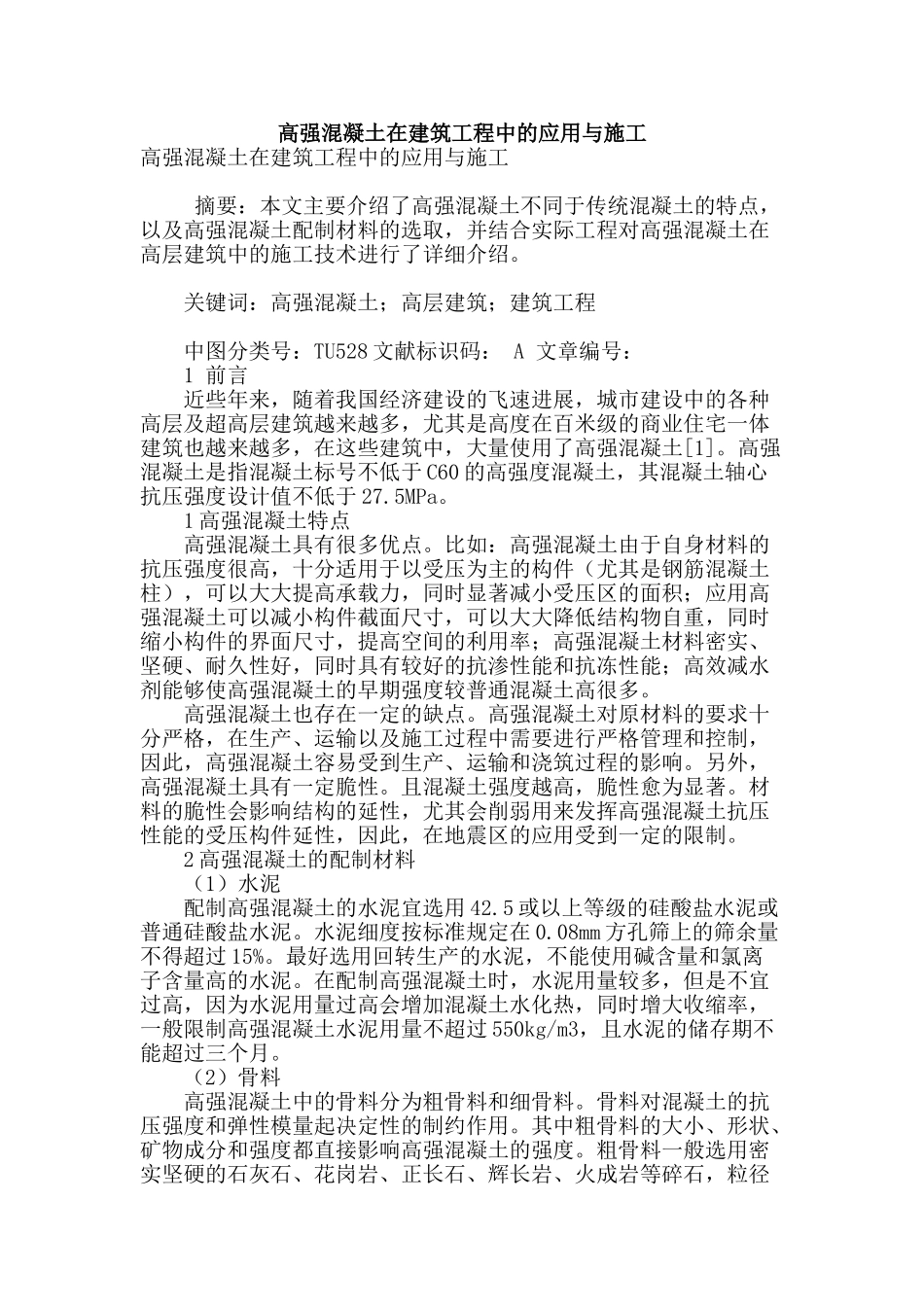

高强混凝土在建筑工程中的应用与施工高强混凝土在建筑工程中的应用与施工 摘要：本文主要介绍了高强混凝土不同于传统混凝土的特点，以及高强混凝土配制材料的选取，并结合实际工程对高强混凝土在高层建筑中的施工技术进行了详细介绍。 关键词：高强混凝土；高层建筑；建筑工程 中图分类号：TU528 文献标识码： A 文章编号： 1 前言 近些年来，随着我国经济建设的飞速进展，城市建设中的各种高层及超高层建筑越来越多，尤其是高度在百米级的商业住宅一体建筑也越来越多，在这些建筑中，大量使用了高强混凝土[1]。高强混凝土是指混凝土标号不低于 C60 的高强度混凝土，其混凝土轴心抗压强度设计值不低于 27.5MPa。 1 高强混凝土特点 高强混凝土具有很多优点。比如：高强混凝土由于自身材料的抗压强度很高，十分适用于以受压为主的构件（尤其是钢筋混凝土柱），可以大大提高承载力，同时显著减小受压区的面积；应用高强混凝土可以减小构件截面尺寸，可以大大降低结构物自重，同时缩小构件的界面尺寸，提高空间的利用率；高强混凝土材料密实、坚硬、耐久性好，同时具有较好的抗渗性能和抗冻性能；高效减水剂能够使高强混凝土的早期强度较普通混凝土高很多。 高强混凝土也存在一定的缺点。高强混凝土对原材料的要求十分严格，在生产、运输以及施工过程中需要进行严格管理和控制，因此，高强混凝土容易受到生产、运输和浇筑过程的影响。另外，高强混凝土具有一定脆性。且混凝土强度越高，脆性愈为显著。材料的脆性会影响结构的延性，尤其会削弱用来发挥高强混凝土抗压性能的受压构件延性，因此，在地震区的应用受到一定的限制。 2 高强混凝土的配制材料 （1）水泥 配制高强混凝土的水泥宜选用 42.5 或以上等级的硅酸盐水泥或普通硅酸盐水泥。水泥细度按标准规定在 0.08mm 方孔筛上的筛余量不得超过 15%。最好选用回转生产的水泥，不能使用碱含量和氯离子含量高的水泥。在配制高强混凝土时，水泥用量较多，但是不宜过高，因为水泥用量过高会增加混凝土水化热，同时增大收缩率，一般限制高强混凝土水泥用量不超过 550kg/m3，且水泥的储存期不能超过三个月。 （2）骨料 高强混凝土中的骨料分为粗骨料和细骨料。骨料对混凝土的抗压强度和弹性模量起决定性的制约作用。其中粗骨料的大小、形状、矿物成分和强度都直接影响高强混凝土的强度。粗骨料一般选用密实坚硬的石灰石、花岗岩、正长石、辉长岩、火成岩等碎石，粒径一般为 5-...
