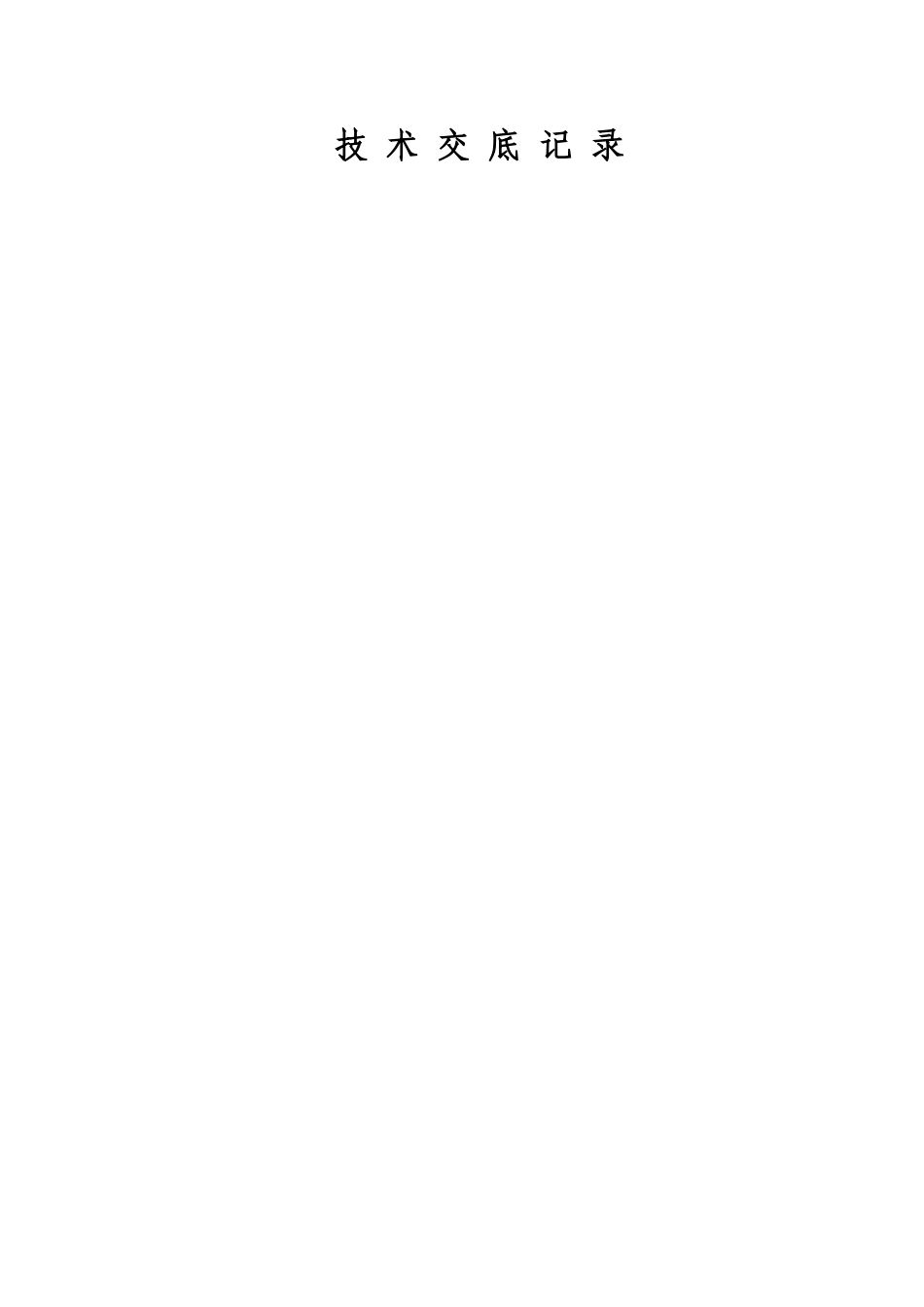

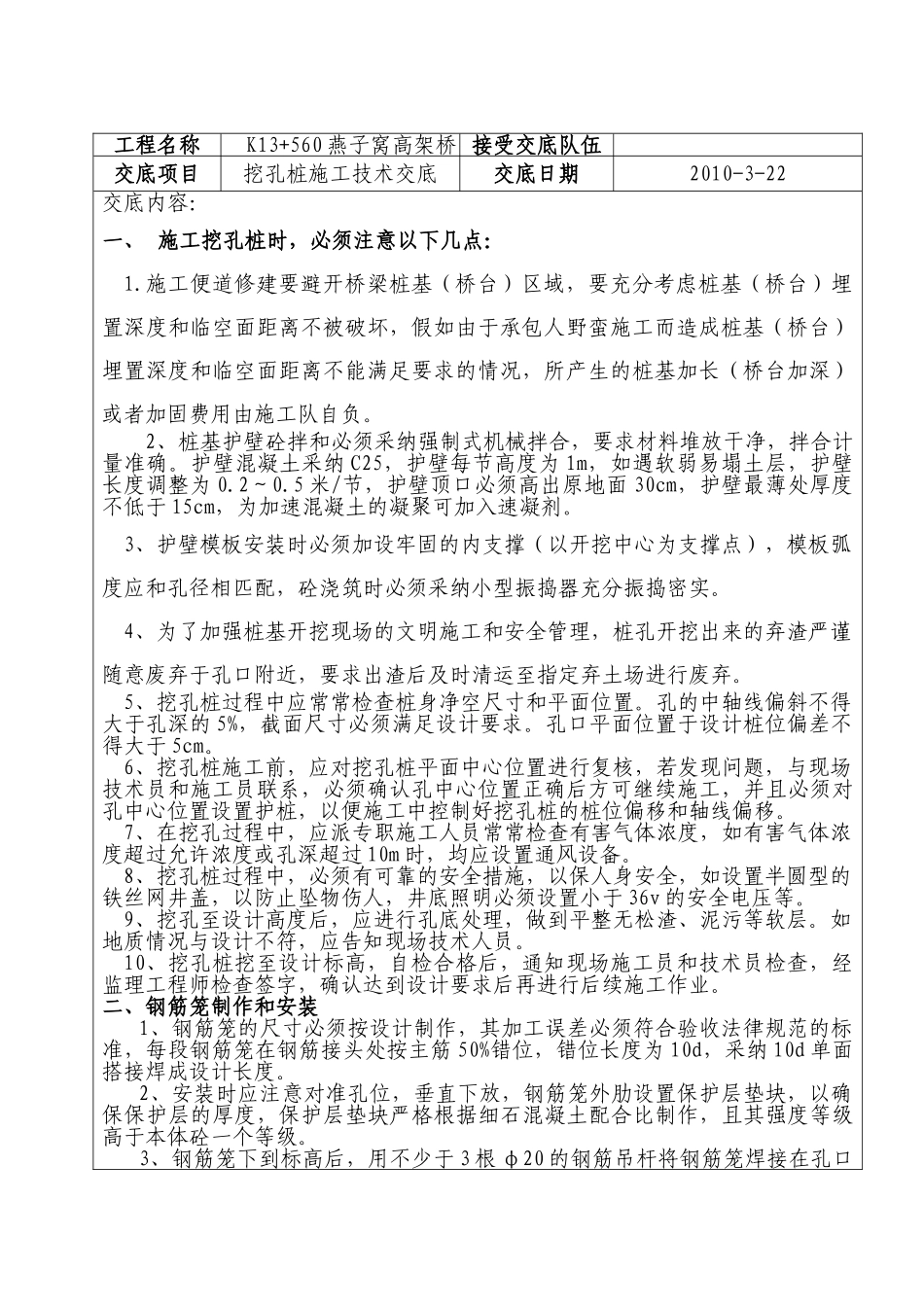

技 术 交 底 记 录 工程名称K13+560 燕子窝高架桥 接受交底队伍交底项目挖孔桩施工技术交底交底日期2010-3-22交底内容：一、 施工挖孔桩时，必须注意以下几点：1.施工便道修建要避开桥梁桩基（桥台）区域，要充分考虑桩基（桥台）埋置深度和临空面距离不被破坏，假如由于承包人野蛮施工而造成桩基（桥台）埋置深度和临空面距离不能满足要求的情况，所产生的桩基加长（桥台加深）或者加固费用由施工队自负。2、桩基护壁砼拌和必须采纳强制式机械拌合，要求材料堆放干净，拌合计量准确。护壁混凝土采纳 C25，护壁每节高度为 1m，如遇软弱易塌土层，护壁长度调整为 0.2～0.5 米/节，护壁顶口必须高出原地面 30cm，护壁最薄处厚度不低于 15cm，为加速混凝土的凝聚可加入速凝剂。3、护壁模板安装时必须加设牢固的内支撑（以开挖中心为支撑点），模板弧度应和孔径相匹配，砼浇筑时必须采纳小型振捣器充分振捣密实。4、为了加强桩基开挖现场的文明施工和安全管理，桩孔开挖出来的弃渣严谨随意废弃于孔口附近，要求出渣后及时清运至指定弃土场进行废弃。5、挖孔桩过程中应常常检查桩身净空尺寸和平面位置。孔的中轴线偏斜不得大于孔深的 5%，截面尺寸必须满足设计要求。孔口平面位置于设计桩位偏差不得大于 5cm。6、挖孔桩施工前，应对挖孔桩平面中心位置进行复核，若发现问题，与现场技术员和施工员联系，必须确认孔中心位置正确后方可继续施工，并且必须对孔中心位置设置护桩，以便施工中控制好挖孔桩的桩位偏移和轴线偏移。7、在挖孔过程中，应派专职施工人员常常检查有害气体浓度，如有害气体浓度超过允许浓度或孔深超过 10m 时，均应设置通风设备。8、挖孔桩过程中，必须有可靠的安全措施，以保人身安全，如设置半圆型的铁丝网井盖，以防止坠物伤人，井底照明必须设置小于 36v 的安全电压等。9、挖孔至设计高度后，应进行孔底处理，做到平整无松渣、泥污等软层。如地质情况与设计不符，应告知现场技术人员。10、挖孔桩挖至设计标高，自检合格后，通知现场施工员和技术员检查，经监理工程师检查签字，确认达到设计要求后再进行后续施工作业。二、钢筋笼制作和安装1、钢筋笼的尺寸必须按设计制作，其加工误差必须符合验收法律规范的标准，每段钢筋笼在钢筋接头处按主筋 50%错位，错位长度为 10d，采纳 10d 单面搭接焊成设计长度。2、安装时应注意对准孔位，垂直下放，钢筋笼外肋设置保护层垫块，以确保保护层的厚度，保护层垫...
