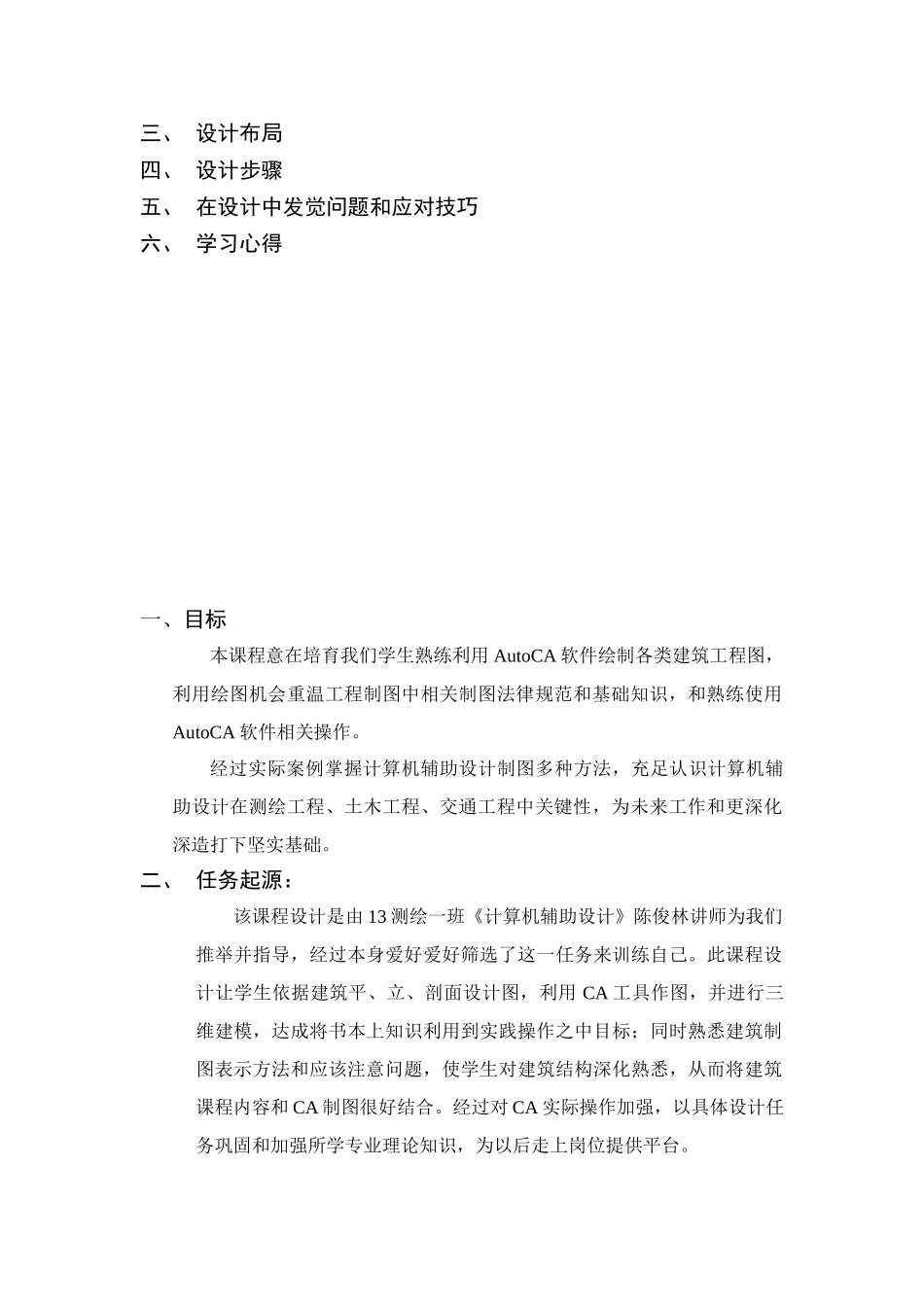

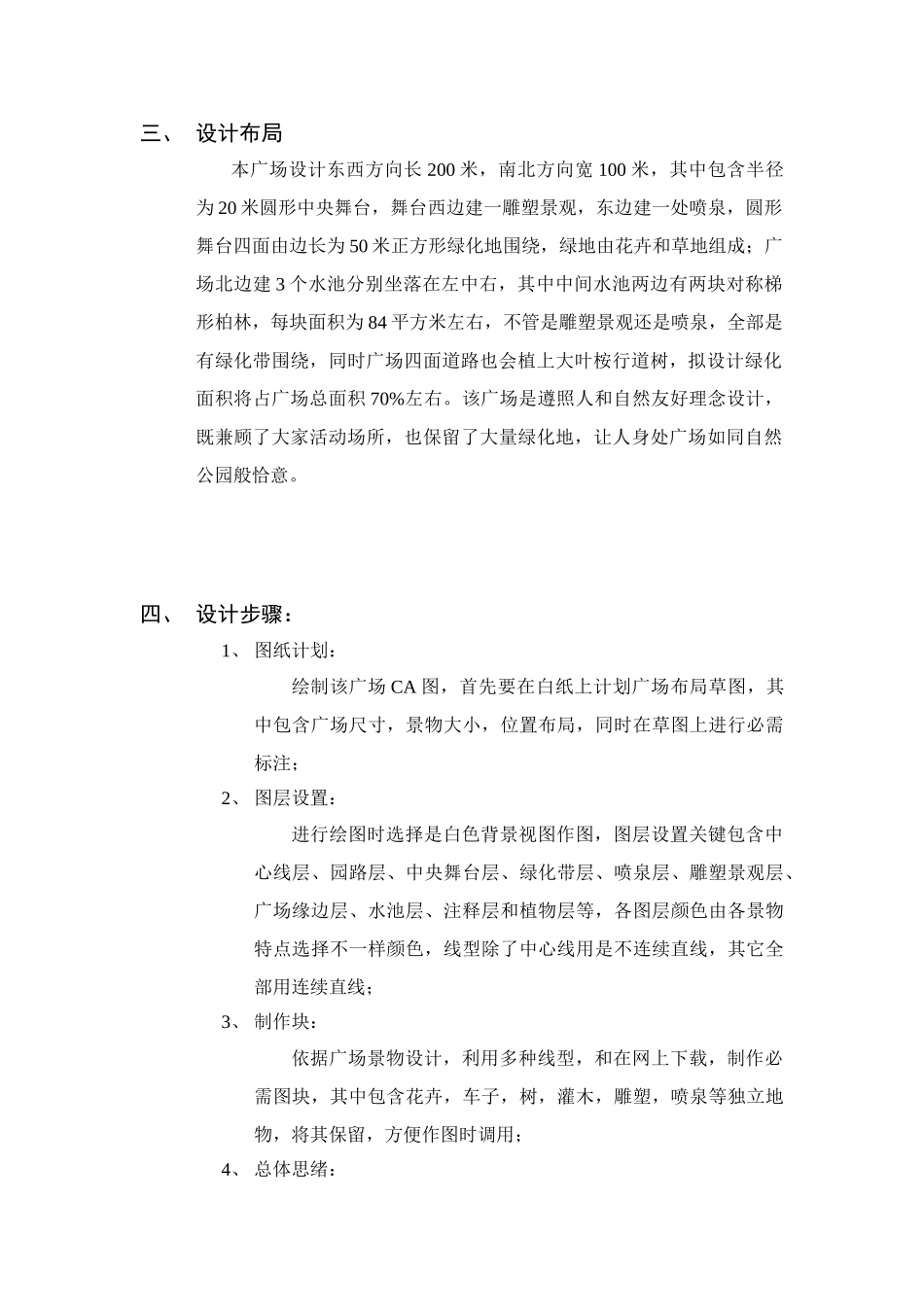

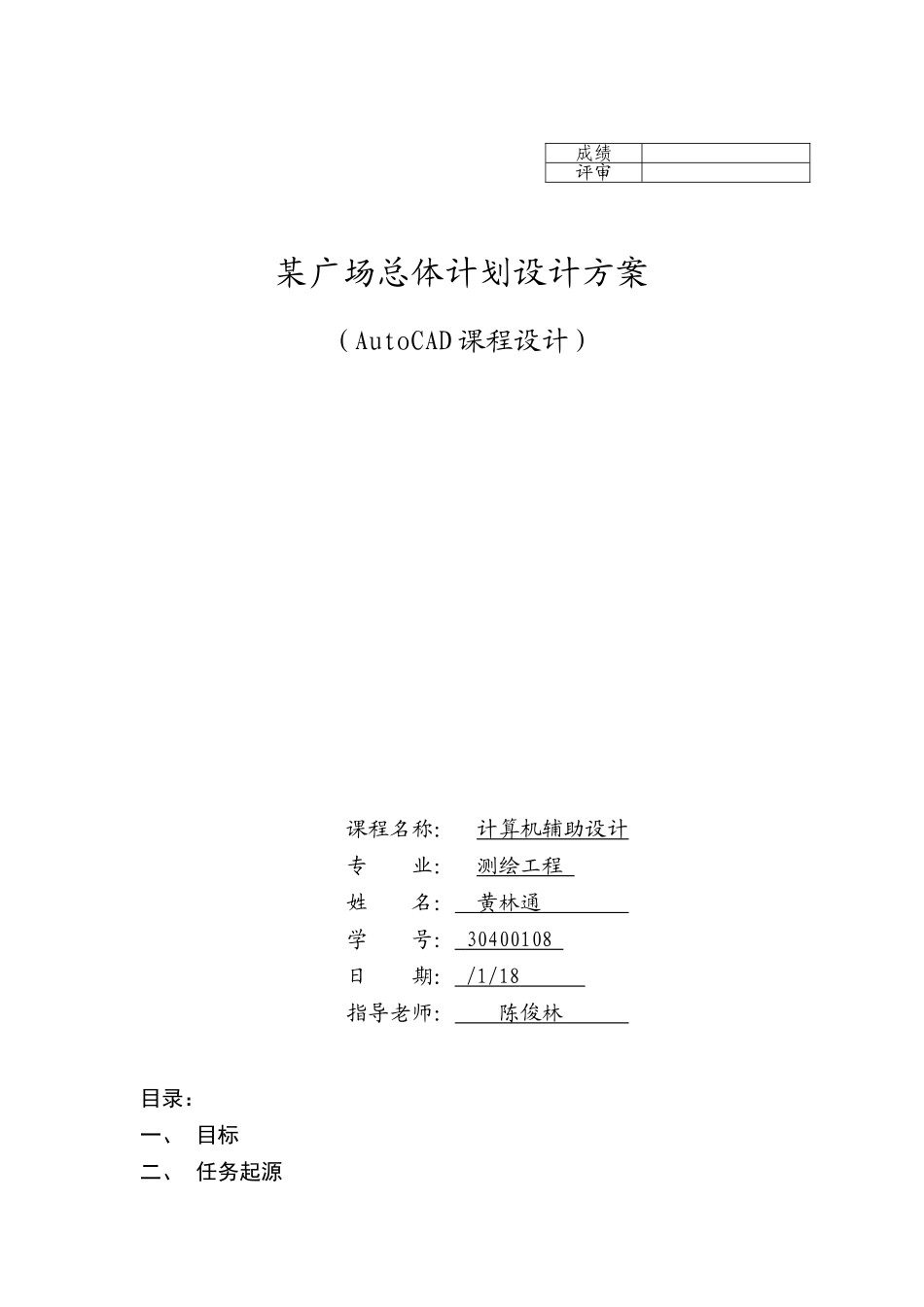

某广场总体计划设计方案（AutoCAD 课程设计）课程名称： 计算机辅助设计专 业： 测绘工程 姓 名： 黄林通 学 号： 30400108 日 期： /1/18 指导老师： 陈俊林 目录：一、 目标二、 任务起源成绩评审三、 设计布局四、 设计步骤五、 在设计中发觉问题和应对技巧六、 学习心得一、目标本课程意在培育我们学生熟练利用 AutoCA 软件绘制各类建筑工程图，利用绘图机会重温工程制图中相关制图法律规范和基础知识，和熟练使用AutoCA 软件相关操作。经过实际案例掌握计算机辅助设计制图多种方法，充足认识计算机辅助设计在测绘工程、土木工程、交通工程中关键性，为未来工作和更深化深造打下坚实基础。二、 任务起源：该课程设计是由 13 测绘一班《计算机辅助设计》陈俊林讲师为我们推举并指导，经过本身爱好爱好筛选了这一任务来训练自己。此课程设计让学生依据建筑平、立、剖面设计图，利用 CA 工具作图，并进行三维建模，达成将书本上知识利用到实践操作之中目标；同时熟悉建筑制图表示方法和应该注意问题，使学生对建筑结构深化熟悉，从而将建筑课程内容和 CA 制图很好结合。经过对 CA 实际操作加强，以具体设计任务巩固和加强所学专业理论知识，为以后走上岗位提供平台。三、 设计布局本广场设计东西方向长 200 米，南北方向宽 100 米，其中包含半径为 20 米圆形中央舞台，舞台西边建一雕塑景观，东边建一处喷泉，圆形舞台四面由边长为 50 米正方形绿化地围绕，绿地由花卉和草地组成；广场北边建 3 个水池分别坐落在左中右，其中中间水池两边有两块对称梯形柏林，每块面积为 84 平方米左右，不管是雕塑景观还是喷泉，全部是有绿化带围绕，同时广场四面道路也会植上大叶桉行道树，拟设计绿化面积将占广场总面积 70%左右。该广场是遵照人和自然友好理念设计，既兼顾了大家活动场所，也保留了大量绿化地，让人身处广场如同自然公园般恰意。四、 设计步骤：1、 图纸计划：绘制该广场 CA 图，首先要在白纸上计划广场布局草图，其中包含广场尺寸，景物大小，位置布局，同时在草图上进行必需标注；2、 图层设置：进行绘图时选择是白色背景视图作图，图层设置关键包含中心线层、园路层、中央舞台层、绿化带层、喷泉层、雕塑景观层、广场缘边层、水池层、注释层和植物层等，各图层颜色由各景物特点选择不一样颜色，线型除了中心线用是不连续直线，其它全部用连续直线；3、 制作块：依据广场景物设计，利...
