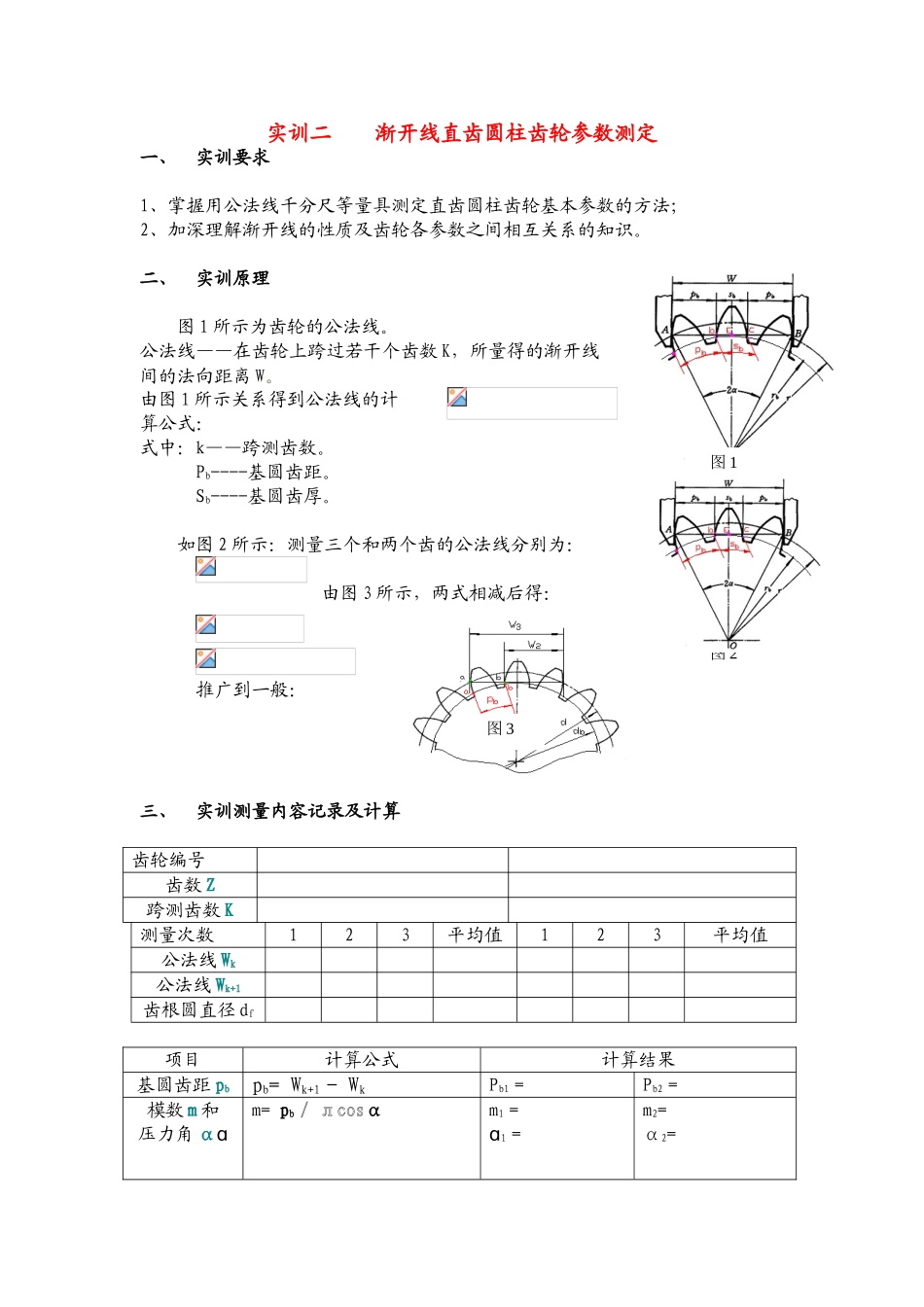

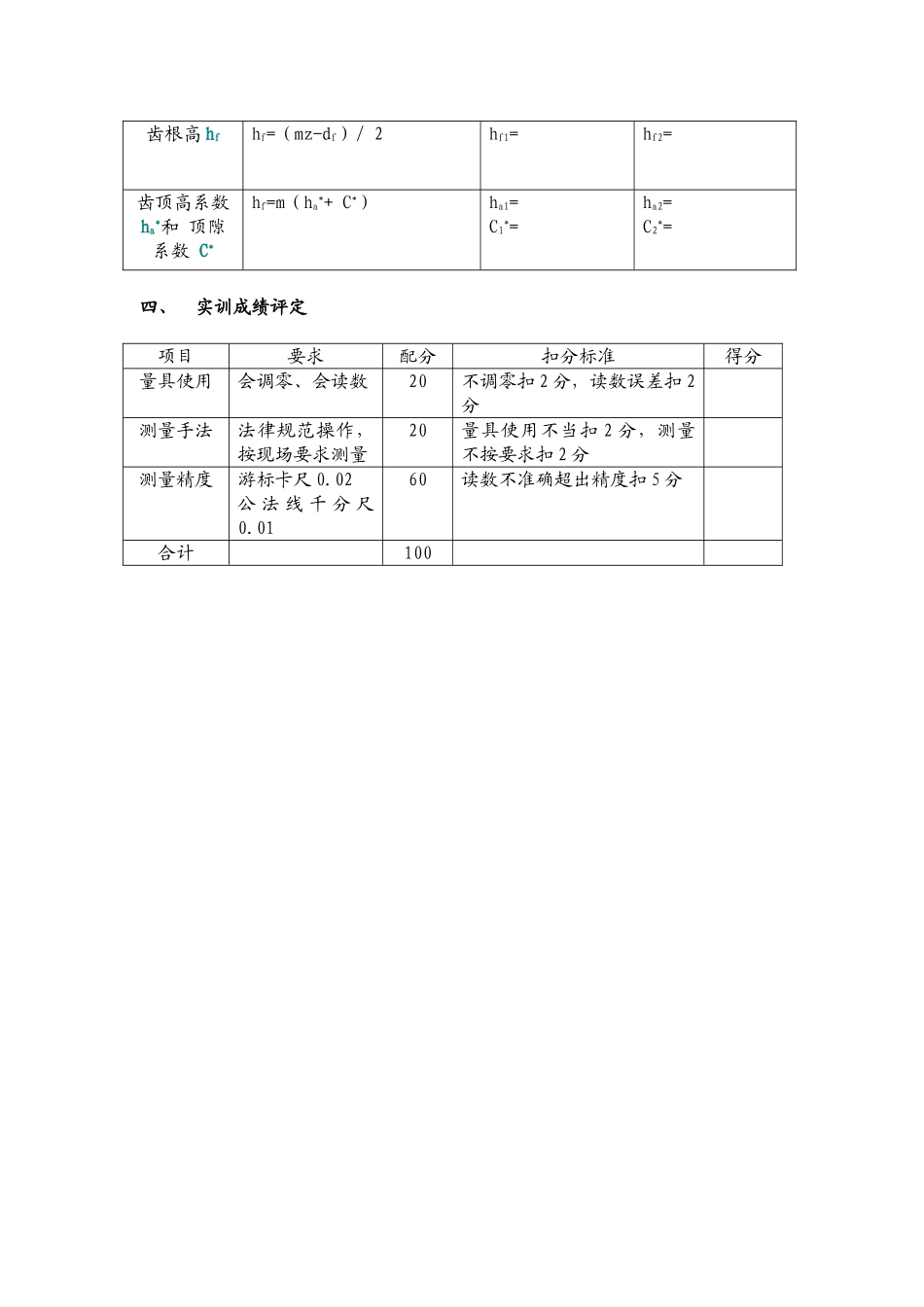

实训二 渐开线直齿圆柱齿轮参数测定一、实训要求1、掌握用公法线千分尺等量具测定直齿圆柱齿轮基本参数的方法；2、加深理解渐开线的性质及齿轮各参数之间相互关系的知识。二、实训原理图 1 所示为齿轮的公法线。公法线——在齿轮上跨过若干个齿数 K，所量得的渐开线间的法向距离 W。由图 1 所示关系得到公法线的计算公式：式中：k——跨测齿数。Pb----基圆齿距。Sb----基圆齿厚。如图 2 所示：测量三个和两个齿的公法线分别为：由图 3 所示，两式相减后得：推广到一般：三、实训测量内容记录及计算齿轮编号齿数 Z跨测齿数 K测量次数123平均值123平均值公法线 Wk公法线 Wk+1齿根圆直径 df项目计算公式计算结果基圆齿距 pbpb= Wk+1 - WkPb1 =Pb2 = 模数 m 和 压力角 αɑm= pb / лcosαm1 =ɑ1 = m2= α2=图 1图 2图 3齿根高 hfhf=（mz-df）/ 2hf1=hf2=齿顶高系数ha*和 顶隙系数 C*hf=m（ha*+ C*）ha1=C1*=ha2=C2*=四、实训成绩评定项目要求配分扣分标准得分量具使用会调零、会读数20不调零扣 2 分，读数误差扣 2分测量手法法律规范操作，按现场要求测量20量具使用不当扣 2 分，测量不按要求扣 2 分测量精度游标卡尺 0.02公 法 线 千 分 尺0.0160读数不准确超出精度扣 5 分合计100
