1.3m厚顶板高大模板支撑体系施工技术

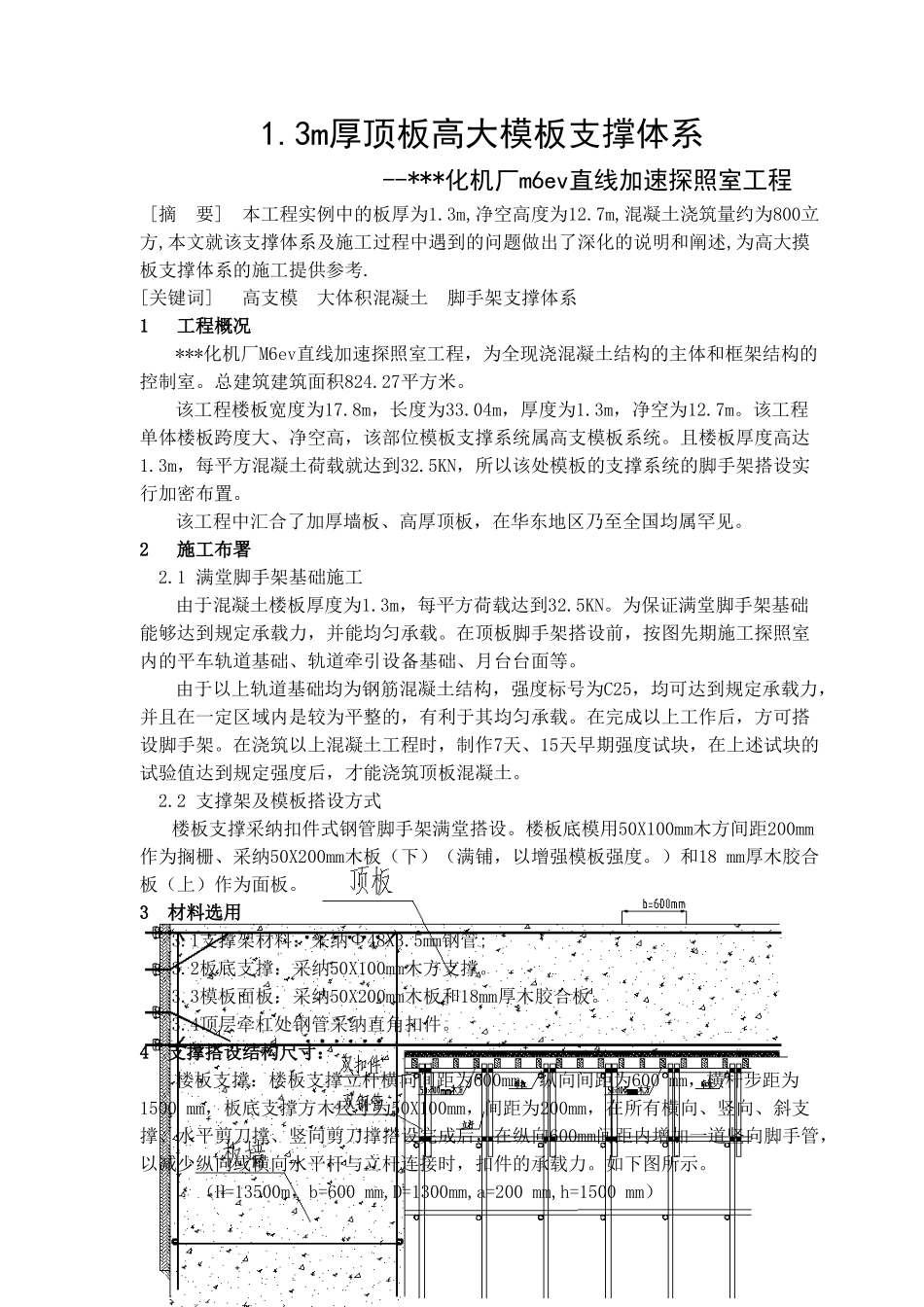

1.3m厚顶板高大模板支撑体系 --***化机厂m6ev直线加速探照室工程南京***建筑工程总公司2025年3月1.3m厚顶板高大模板支撑体系 --***化机厂m6ev直线加速探照室工程 [摘 要] 本工程实例中的板厚为1.3m,净空高度为12.7m,混凝土浇筑量约为800立方,本文就该支撑体系及施工过程中遇到的问题做出了深化的说明和阐述,为高大摸板支撑体系的施工提供参考.[关键词] 高支模 大体积混凝土 脚手架支撑体系1 工程概况***化机厂M6ev直线加速探照室工程，为全现浇混凝土结构的主体和框架结构的控制室。总建筑建筑面积824.27平方米。该工程楼板宽度为17.8m，长度为33.04m，厚度为1.3m，净空为12.7m。该工程单体楼板跨度大、净空高，该部位模板支撑系统属高支模板系统。且楼板厚度高达1.3m，每平方混凝土荷载就达到32.5KN，所以该处模板的支撑系统的脚手架搭设实行加密布置。该工程中汇合了加厚墙板、高厚顶板，在华东地区乃至全国均属罕见。2 施工布署2.1 满堂脚手架基础施工由于混凝土楼板厚度为1.3m，每平方荷载达到32.5KN。为保证满堂脚手架基础能够达到规定承载力，并能均匀承载。在顶板脚手架搭设前，按图先期施工探照室内的平车轨道基础、轨道牵引设备基础、月台台面等。由于以上轨道基础均为钢筋混凝土结构，强度标号为C25，均可达到规定承载力，并且在一定区域内是较为平整的，有利于其均匀承载。在完成以上工作后，方可搭设脚手架。在浇筑以上混凝土工程时，制作7天、15天早期强度试块，在上述试块的试验值达到规定强度后，才能浇筑顶板混凝土。2.2 支撑架及模板搭设方式楼板支撑采纳扣件式钢管脚手架满堂搭设。楼板底模用50X100mm木方间距200mm作为搁栅、采纳50X200mm木板（下）（满铺，以增强模板强度。）和18 mm厚木胶合板（上）作为面板。3 材料选用3.1支撑架材料：采纳Ф48X3.5mm钢管; 3.2板底支撑：采纳50X100mm木方支撑。3.3模板面板：采纳50X200mm木板和18mm厚木胶合板。3.4顶层牵杠处钢管采纳直角扣件。4 支撑搭设结构尺寸：楼板支撑：楼板支撑立杆横向间距为600mm，纵向间距为600 mm，横杆步距为1500 mm，板底支撑方木尺寸为50X100mm，间距为200mm，在所有横向、竖向、斜支撑、水平剪刀撑、竖向剪刀撑搭设完成后，在纵向600mm间距内增加一道竖向脚手管，以减少纵向或横向水平杆与立杆连接时，扣件的承载力。如下图所示。（H=13500m，b=600 mm,D=1300mm,a=200 mm,h=1500 mm） 图 楼板支撑架立面简图4 楼板模板支架计算书模...
