1000×1200梁模板碗扣钢管高支撑架计算书

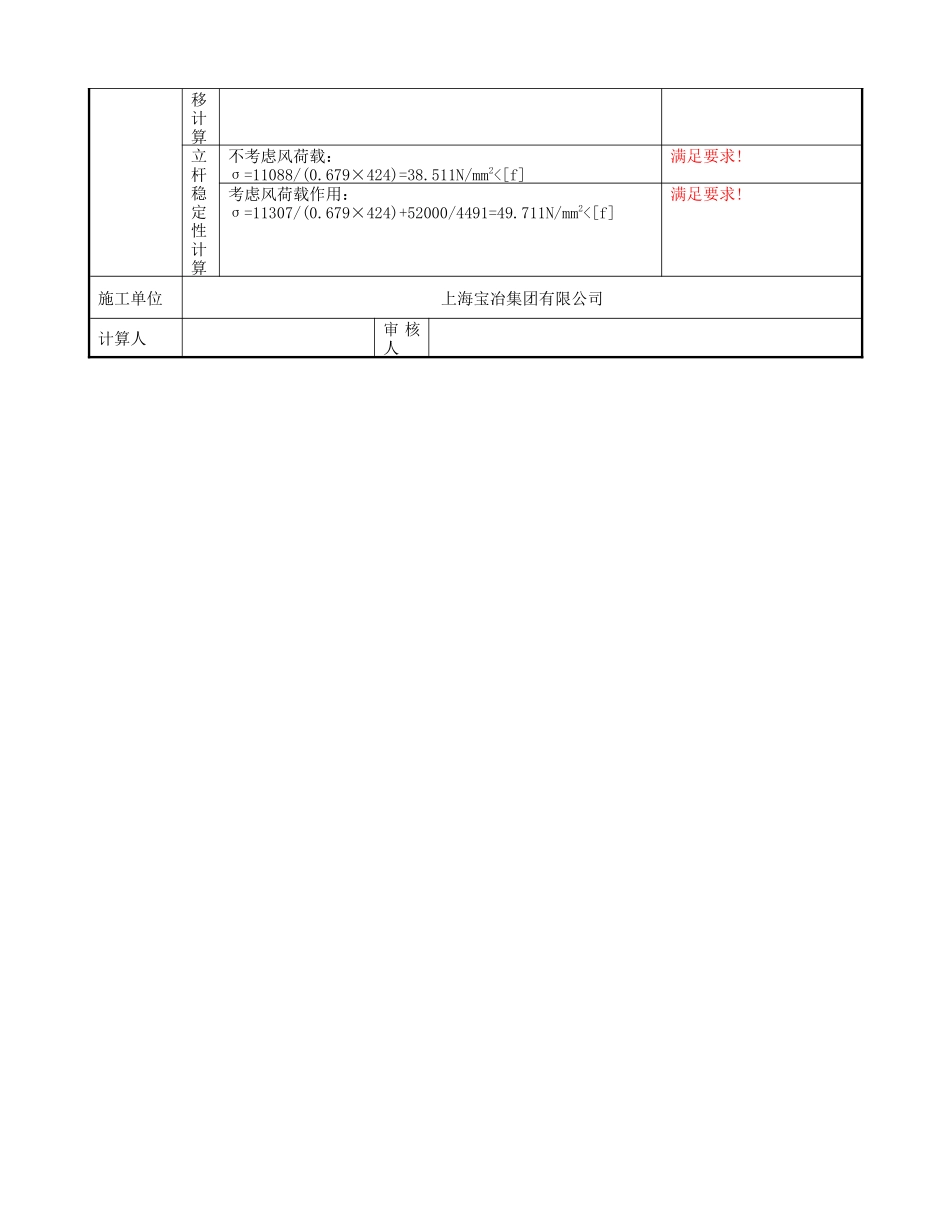

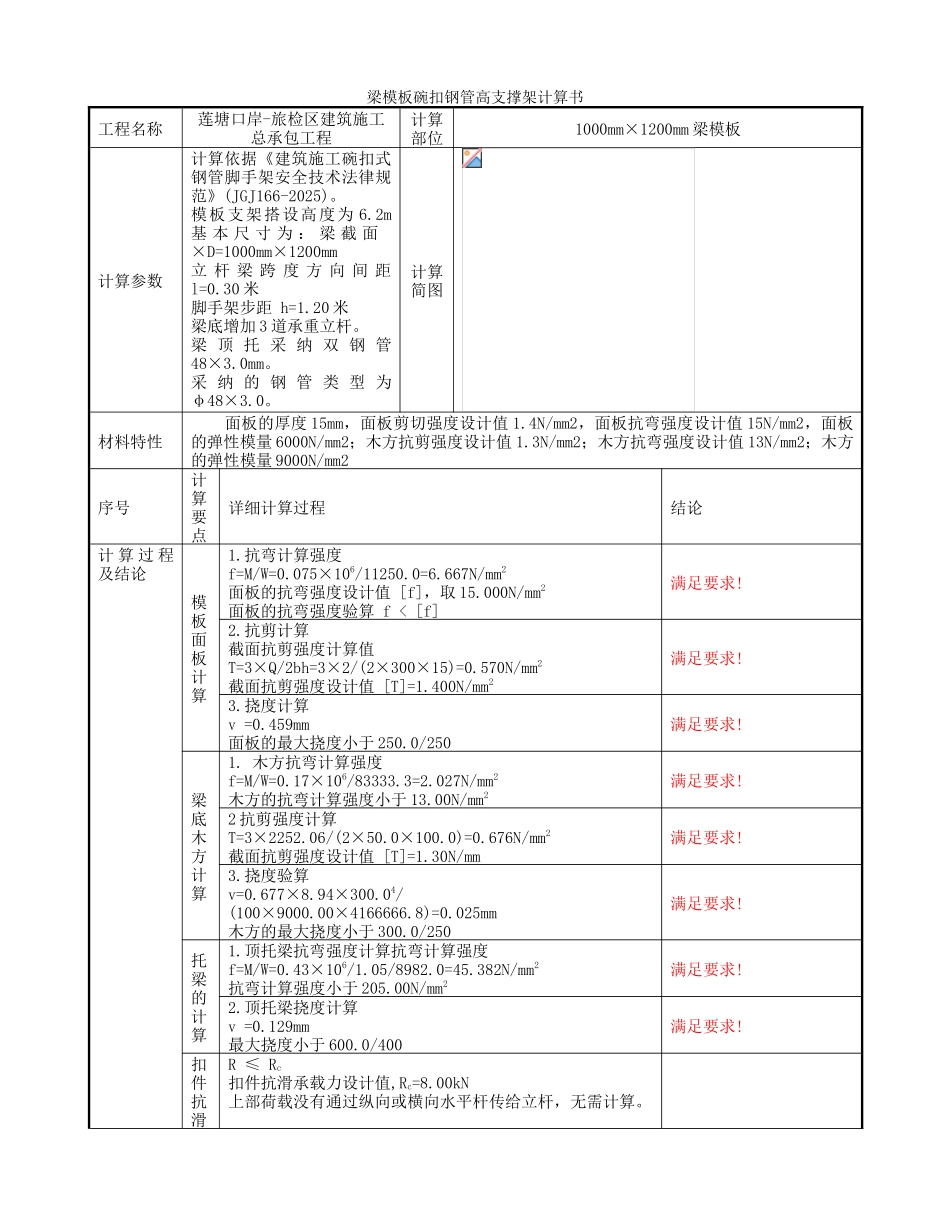

梁模板碗扣钢管高支撑架计算书工程名称莲塘口岸-旅检区建筑施工总承包工程计算部位1000mm×1200mm 梁模板计算参数计算依据《建筑施工碗扣式钢管脚手架安全技术法律规范》(JGJ166-2025)。模板支架搭设高度为 6.2m基 本 尺 寸 为 ： 梁 截 面 ×D=1000mm×1200mm立 杆 梁 跨 度 方 向 间 距 l=0.30 米脚手架步距 h=1.20 米梁底增加 3 道承重立杆。梁 顶 托 采 纳 双 钢 管48×3.0mm。采 纳 的 钢 管 类 型 为φ48×3.0。计算简图材料特性 面板的厚度 15mm，面板剪切强度设计值 1.4N/mm2，面板抗弯强度设计值 15N/mm2，面板的弹性模量 6000N/mm2；木方抗剪强度设计值 1.3N/mm2；木方抗弯强度设计值 13N/mm2；木方的弹性模量 9000N/mm2序号计算要点详细计算过程结论计 算 过 程及结论模板面板计算1.抗弯计算强度f=M/W=0.075×106/11250.0=6.667N/mm2面板的抗弯强度设计值 [f]，取 15.000N/mm2面板的抗弯强度验算 f < [f]满足要求!2.抗剪计算截面抗剪强度计算值T=3×Q/2bh=3×2/(2×300×15)=0.570N/mm2截面抗剪强度设计值 [T]=1.400N/mm2满足要求!3.挠度计算v =0.459mm面板的最大挠度小于 250.0/250满足要求!梁底木方计算1. 木方抗弯计算强度f=M/W=0.17×106/83333.3=2.027N/mm2木方的抗弯计算强度小于 13.00N/mm2满足要求!2 抗剪强度计算T=3×2252.06/(2×50.0×100.0)=0.676N/mm2截面抗剪强度设计值 [T]=1.30N/mm满足要求!3.挠度验算v=0.677×8.94×300.04/(100×9000.00×4166666.8)=0.025mm木方的最大挠度小于 300.0/250满足要求!托梁的计算1.顶托梁抗弯强度计算抗弯计算强度f=M/W=0.43×106/1.05/8982.0=45.382N/mm2抗弯计算强度小于 205.00N/mm2满足要求!2.顶托梁挠度计算v =0.129mm最大挠度小于 600.0/400满足要求!扣件抗滑R ≤ Rc扣件抗滑承载力设计值,Rc=8.00kN上部荷载没有通过纵向或横向水平杆传给立杆，无需计算。移计算立杆稳定性计算不考虑风荷载：σ=11088/(0.679×424)=38.511N/mm2<[f]满足要求!考虑风荷载作用：σ=11307/(0.679×424)+52000/4491=49.711N/mm2<[f]满足要求!施工单位上海宝冶集团有限公司计算人审 核人
