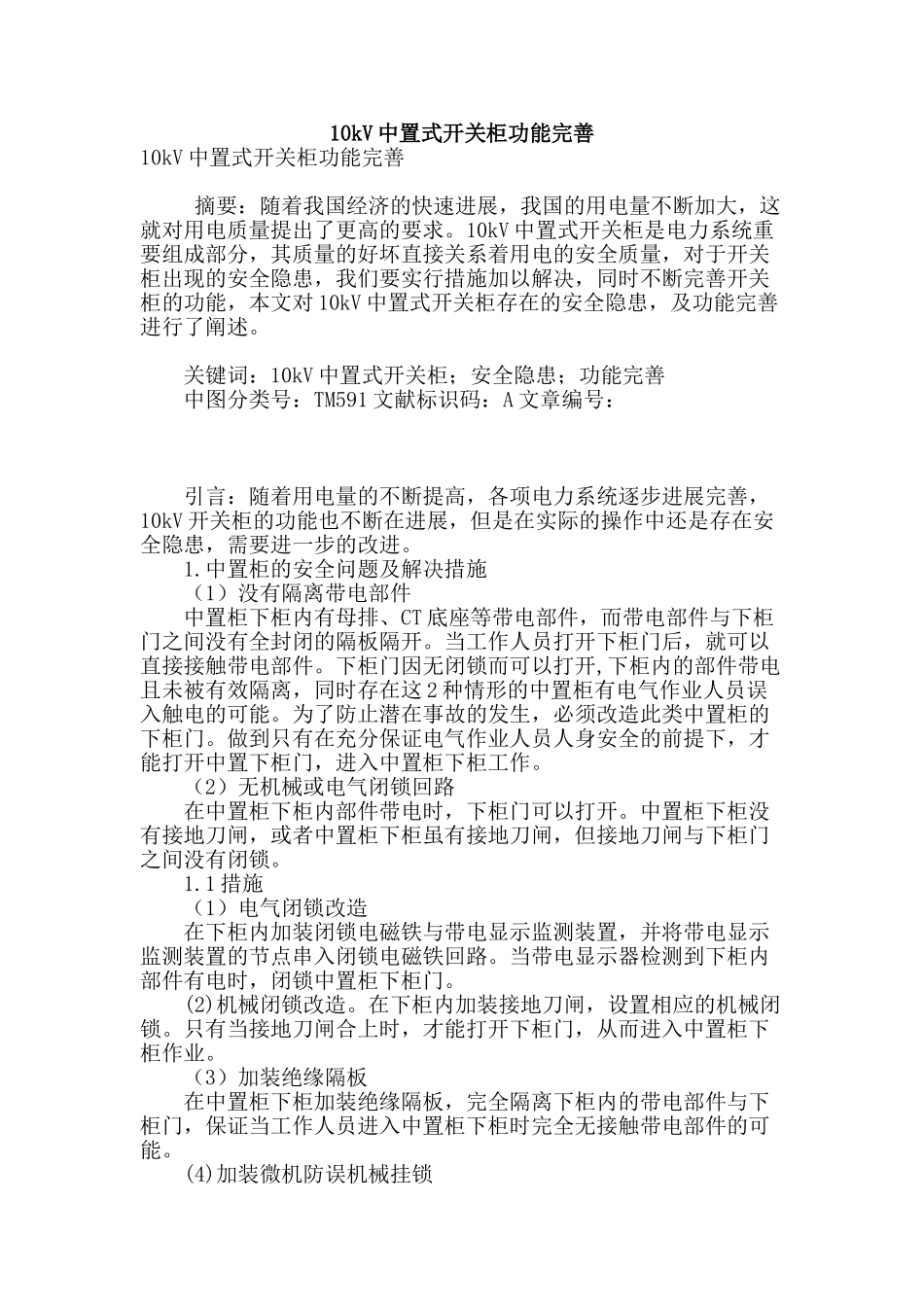

10kV 中置式开关柜功能完善10kV 中置式开关柜功能完善 摘要：随着我国经济的快速进展，我国的用电量不断加大，这就对用电质量提出了更高的要求。10kV 中置式开关柜是电力系统重要组成部分，其质量的好坏直接关系着用电的安全质量，对于开关柜出现的安全隐患，我们要实行措施加以解决，同时不断完善开关柜的功能，本文对 10kV 中置式开关柜存在的安全隐患，及功能完善进行了阐述。 关键词：10kV 中置式开关柜；安全隐患；功能完善 中图分类号：TM591 文献标识码：A 文章编号： 引言：随着用电量的不断提高，各项电力系统逐步进展完善，10kV 开关柜的功能也不断在进展，但是在实际的操作中还是存在安全隐患，需要进一步的改进。 1.中置柜的安全问题及解决措施 （1）没有隔离带电部件 中置柜下柜内有母排、CT 底座等带电部件，而带电部件与下柜门之间没有全封闭的隔板隔开。当工作人员打开下柜门后，就可以直接接触带电部件。下柜门因无闭锁而可以打开,下柜内的部件带电且未被有效隔离，同时存在这 2 种情形的中置柜有电气作业人员误入触电的可能。为了防止潜在事故的发生，必须改造此类中置柜的下柜门。做到只有在充分保证电气作业人员人身安全的前提下，才能打开中置下柜门，进入中置柜下柜工作。 （2）无机械或电气闭锁回路 在中置柜下柜内部件带电时，下柜门可以打开。中置柜下柜没有接地刀闸，或者中置柜下柜虽有接地刀闸，但接地刀闸与下柜门之间没有闭锁。 1.1 措施 （1）电气闭锁改造 在下柜内加装闭锁电磁铁与带电显示监测装置，并将带电显示监测装置的节点串入闭锁电磁铁回路。当带电显示器检测到下柜内部件有电时，闭锁中置柜下柜门。 (2)机械闭锁改造。在下柜内加装接地刀闸，设置相应的机械闭锁。只有当接地刀闸合上时，才能打开下柜门，从而进入中置柜下柜作业。 （3）加装绝缘隔板 在中置柜下柜加装绝缘隔板，完全隔离下柜内的带电部件与下柜门，保证当工作人员进入中置柜下柜时完全无接触带电部件的可能。 (4)加装微机防误机械挂锁 加装微机防误机械挂锁，法律规范和完善微机操作逻辑程序，保证只有在中置柜下柜完全无来电可能的情况下，才能解锁打开下柜门并进行作业。 2.10kV 中置式开关柜功能完善 2.1 完善“五防”功能 随着电气的多样化，中置柜通过柜体的传动机构与断路器手车的底盘车配合，实现电气操作的“五防”功能在一些新电气条件和运行方式下已不能满足要求，因此为适应形势的变化须...
