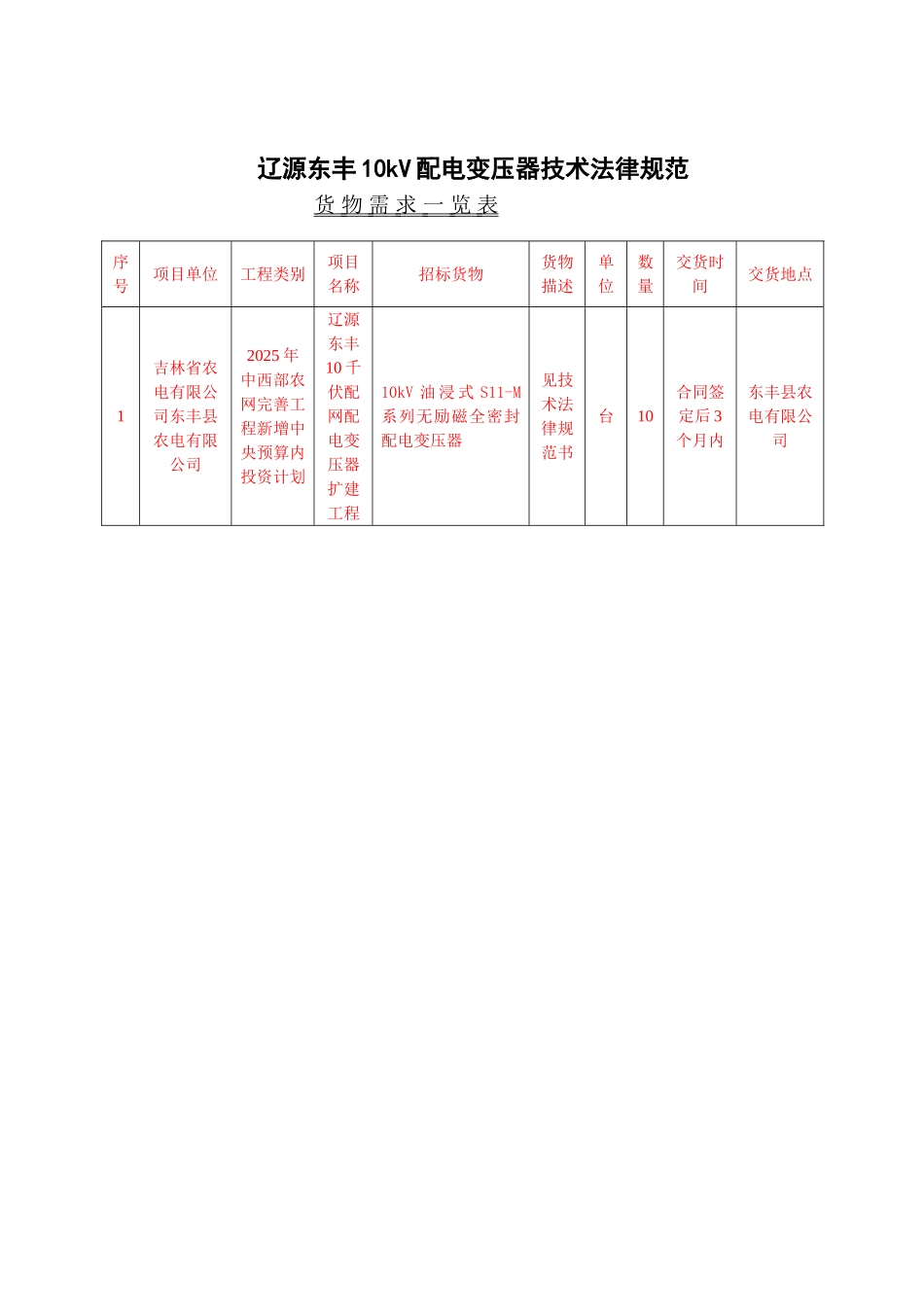

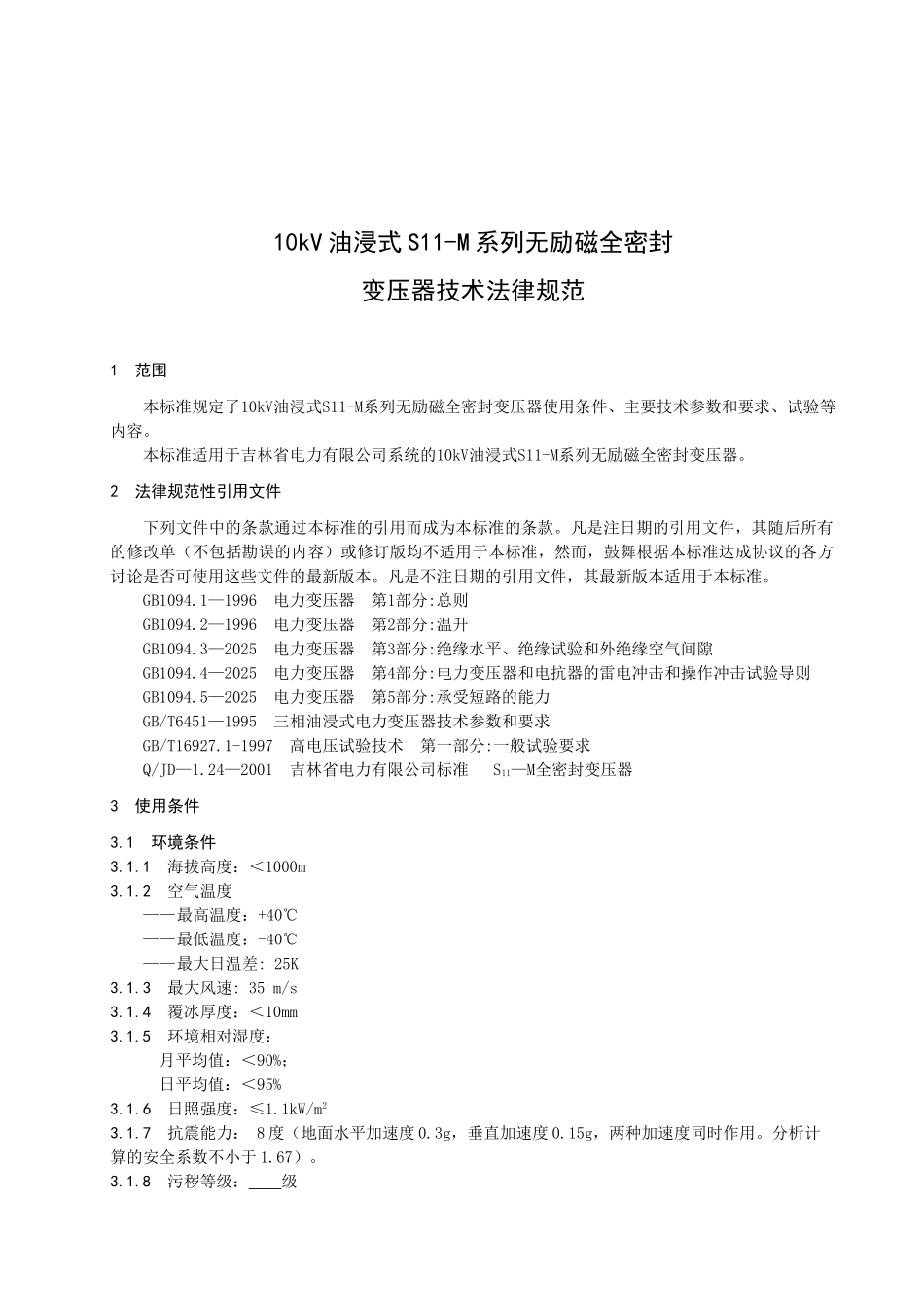

辽源东丰 10kV 配电变压器技术法律规范货 物 需 求 一 览 表 序号项目单位工程类别项目名称招标货物货物描述单位数量交货时间交货地点1吉林省农电有限公司东丰县农电有限公司2025 年中西部农网完善工程新增中央预算内投资计划辽源东丰10 千伏配网配电变压器扩建工程10kV 油 浸 式 S11-M系列无励磁全密封配电变压器见技术法律规范书台10合同签定后 3个月内东丰县农电有限公司10kV 油浸式 S11-M 系列无励磁全密封变压器技术法律规范1 范围本标准规定了10kV油浸式S11-M系列无励磁全密封变压器使用条件、主要技术参数和要求、试验等内容。本标准适用于吉林省电力有限公司系统的10kV油浸式S11-M系列无励磁全密封变压器。2 法律规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓舞根据本标准达成协议的各方讨论是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB1094.1—1996 电力变压器 第1部分:总则GB1094.2—1996 电力变压器 第2部分:温升GB1094.3—2025 电力变压器 第3部分:绝缘水平、绝缘试验和外绝缘空气间隙GB1094.4—2025 电力变压器 第4部分:电力变压器和电抗器的雷电冲击和操作冲击试验导则GB1094.5—2025 电力变压器 第5部分:承受短路的能力GB/T6451—1995 三相油浸式电力变压器技术参数和要求GB/T16927.1-1997 高电压试验技术 第一部分:一般试验要求Q/JD—1.24—2001 吉林省电力有限公司标准 S11—M全密封变压器3 使用条件3.1 环境条件3.1.1 海拔高度：＜1000m3.1.2 空气温度——最高温度：+40℃——最低温度：-40℃——最大日温差: 25K3.1.3 最大风速: 35 m/s3.1.4 覆冰厚度：＜10mm3.1.5 环境相对湿度：月平均值：＜90%；日平均值：＜95%3.1.6 日照强度：≤1.1kW/m23.1.7 抗震能力： 8 度（地面水平加速度 0.3g，垂直加速度 0.15g，两种加速度同时作用。分析计算的安全系数不小于 1.67）。3.1.8 污秽等级： 级a) Ⅲ 级 b) Ⅳ 级3.2 运行条件Q/JDL 1.312—20253.2.1 安装地点： 3.2.2 安装方式：户外3.3 系统条件3.3.1 系统额定电压：10kV3.3.2 系统最高运行电压:12kV3.3.3 系统额定频率：50 Hz4 主要技术参数和要求4.1 技术要求4.1.1 变压器绝缘水平c) 工频耐压 1min 见表 1：表 1 工频耐压 1min电...
