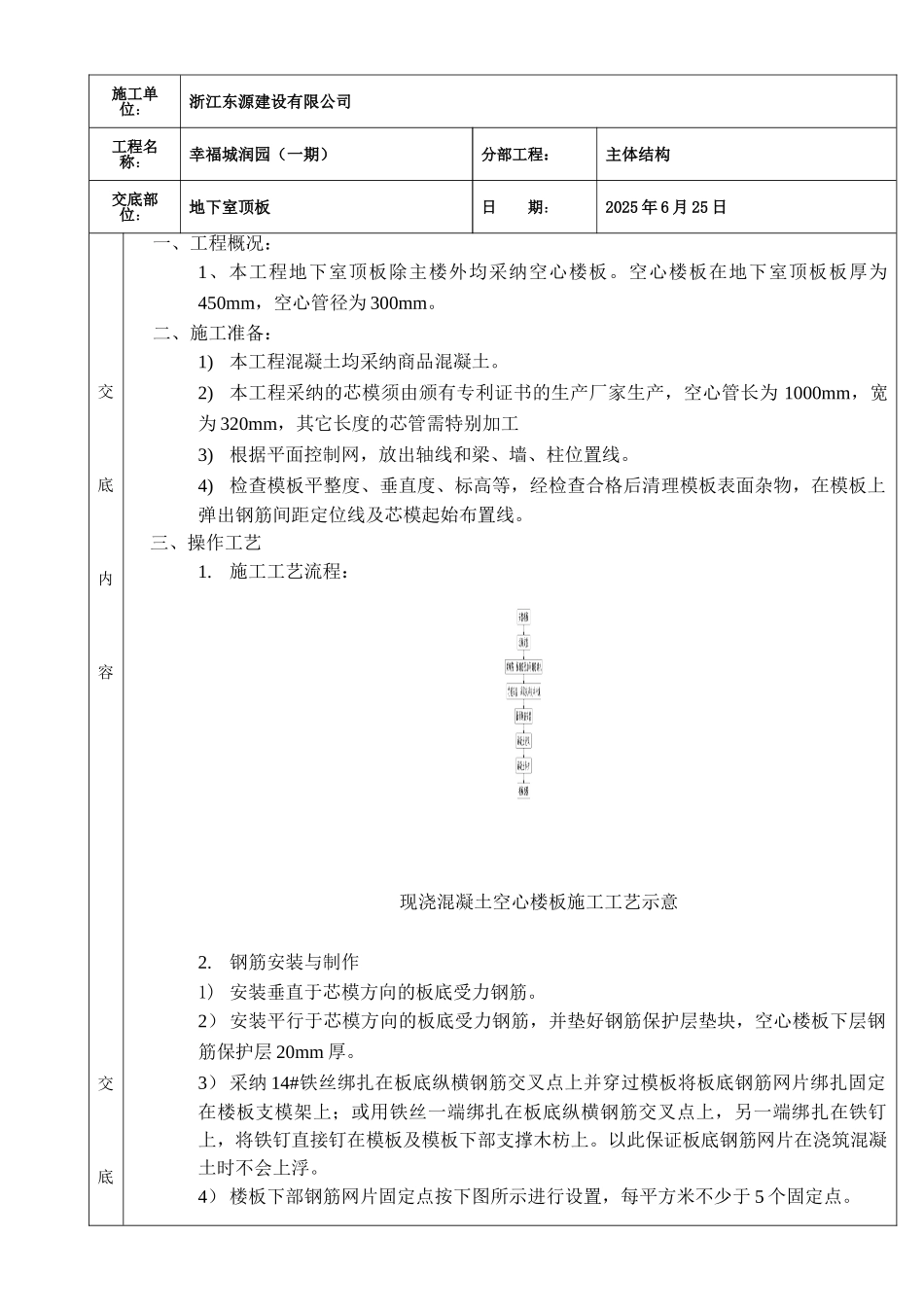

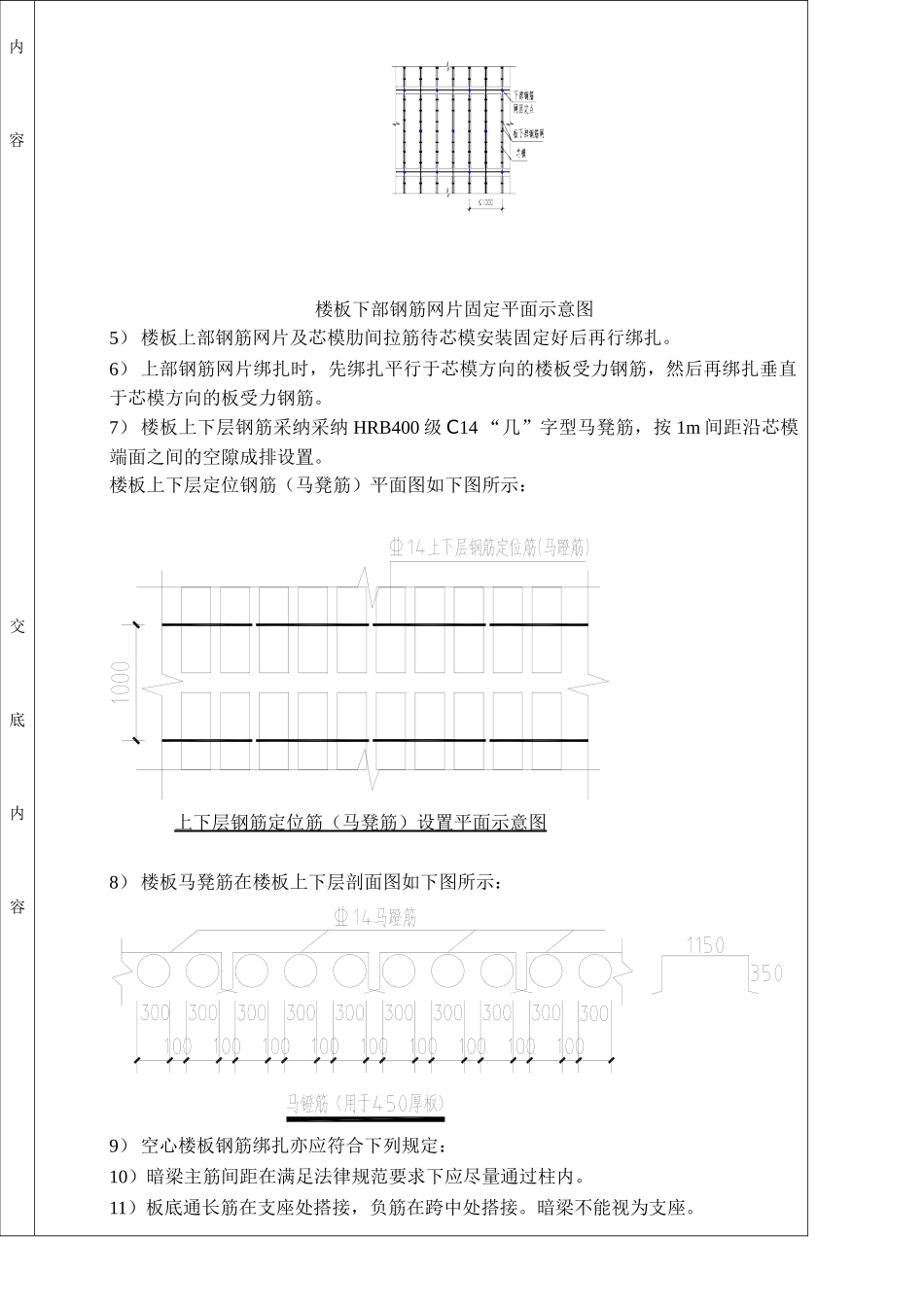

空心楼板 分项工程质量技术交底卡GD2301003 10施工单位：浙江东源建设有限公司工程名称：幸福城润园（一期）分部工程：主体结构交底部位：地下室顶板日 期：2025 年 6 月 25 日交底内容交底一、工程概况：1、本工程地下室顶板除主楼外均采纳空心楼板。空心楼板在地下室顶板板厚为450mm，空心管径为 300mm。二、施工准备：1)本工程混凝土均采纳商品混凝土。2)本工程采纳的芯模须由颁有专利证书的生产厂家生产，空心管长为 1000mm，宽为 320mm，其它长度的芯管需特别加工3)根据平面控制网，放出轴线和梁、墙、柱位置线。4)检查模板平整度、垂直度、标高等，经检查合格后清理模板表面杂物，在模板上弹出钢筋间距定位线及芯模起始布置线。三、操作工艺1.施工工艺流程：现浇混凝土空心楼板施工工艺示意2.钢筋安装与制作1) 安装垂直于芯模方向的板底受力钢筋。2） 安装平行于芯模方向的板底受力钢筋，并垫好钢筋保护层垫块，空心楼板下层钢 筋保护层 20mm 厚。3） 采纳 14#铁丝绑扎在板底纵横钢筋交叉点上并穿过模板将板底钢筋网片绑扎固定在楼板支模架上；或用铁丝一端绑扎在板底纵横钢筋交叉点上，另一端绑扎在铁钉上，将铁钉直接钉在模板及模板下部支撑木枋上。以此保证板底钢筋网片在浇筑混凝土时不会上浮。4） 楼板下部钢筋网片固定点按下图所示进行设置，每平方米不少于 5 个固定点。内容交底内容楼板下部钢筋网片固定平面示意图5） 楼板上部钢筋网片及芯模肋间拉筋待芯模安装固定好后再行绑扎。6） 上部钢筋网片绑扎时，先绑扎平行于芯模方向的楼板受力钢筋，然后再绑扎垂直 于芯模方向的板受力钢筋。7） 楼板上下层钢筋采纳采纳 HRB400 级 C14 “几”字型马凳筋，按 1m 间距沿芯模端面之间的空隙成排设置。楼板上下层定位钢筋（马凳筋）平面图如下图所示：上下层钢筋定位筋（马凳筋）设置平面示意图8） 楼板马凳筋在楼板上下层剖面图如下图所示：9） 空心楼板钢筋绑扎亦应符合下列规定：10）暗梁主筋间距在满足法律规范要求下应尽量通过柱内。11）板底通长筋在支座处搭接，负筋在跨中处搭接。暗梁不能视为支座。交底内容交底内12）板面钢筋在边支座的锚固应按受拉钢筋锚固。构造钢筋在支座处按受拉钢筋锚固。板底钢筋在边支座锚固长度不应小于 400mm，边支座的锚固长度从边梁内边算起。3.芯模安装3.1 芯模安装要求1) 芯模的铺放应一条肋、一条肋地铺设，铺放时应轻拿轻放，严禁踩在芯模上操作 或行走。2) ...
