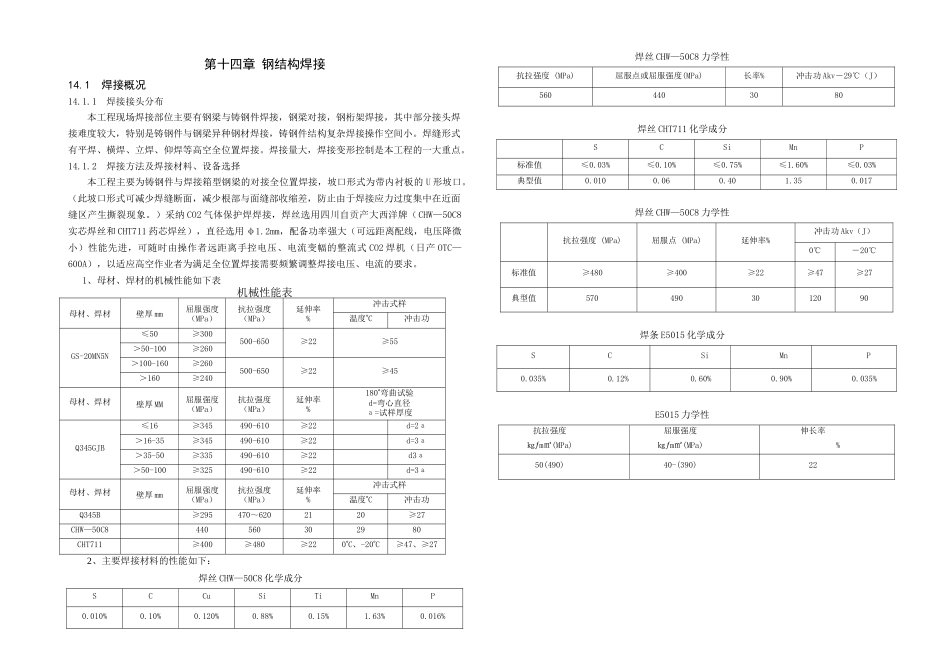

第十四章 钢结构焊接14.1 焊接概况14.1.1 焊接接头分布本工程现场焊接部位主要有钢梁与铸钢件焊接，钢梁对接，钢桁架焊接，其中部分接头焊接难度较大，特别是铸钢件与钢梁异种钢材焊接，铸钢件结构复杂焊接操作空间小。焊缝形式有平焊、横焊、立焊、仰焊等高空全位置焊接。焊接量大，焊接变形控制是本工程的一大重点。14.1.2 焊接方法及焊接材料、设备选择本工程主要为铸钢件与焊接箱型钢梁的对接全位置焊接，坡口形式为带内衬板的 U 形坡口。（此坡口形式可减少焊缝断面，减少根部与面缝部收缩差，防止由于焊接应力过度集中在近面缝区产生撕裂现象。）采纳 CO2 气体保护焊焊接，焊丝选用四川自贡产大西洋牌（CHW—50C8实芯焊丝和 CHT711 药芯焊丝），直径选用 φ1.2mm，配备功率强大（可远距离配线，电压降微小）性能先进，可随时由操作者远距离手控电压、电流变幅的整流式 CO2 焊机（日产 OTC—600A），以适应高空作业者为满足全位置焊接需要频繁调整焊接电压、电流的要求。1、母材、焊材的机械性能如下表机械性能表 母材、焊材壁厚 mm屈服强度（MPa）抗拉强度 （MPa）延伸率%冲击式样温度C冲击功GS-20MN5N≤50≥300500-650≥22≥55＞50-100≥260＞100-160≥260500-650≥22≥45＞160≥240母材、焊材壁厚 MM屈服强度（MPa）抗拉强度 （MPa）延伸率%180弯曲试验d=弯心直径а=试样厚度Q345GJB≤16≥345490-610≥22d=2а＞16-35≥345490-610≥22d=3а＞35-50≥335490-610≥22d3а＞50-100≥325490-610≥22d=3а母材、焊材壁厚 mm屈服强度（MPa）抗拉强度 （MPa）延伸率%冲击式样温度C冲击功Q345B≥295470～6202120≥27CHW—50C8440560302980CHT711≥400≥480≥220C、-20C≥47、≥272、主要焊接材料的性能如下：焊丝 CHW—50C8 化学成分SCCuSiTiMnP0.010%0.10%0.120%0.88%0.15%1.63%0.016%焊丝 CHW—50C8 力学性抗拉强度 (MPa)屈服点或屈服强度(MPa)长率%冲击功 Akv－29℃（J）5604403080焊丝 CHT711 化学成分SCSiMnP标准值≤0.03%≤0.10%≤0.75%≤1.60%≤0.03%典型值0.0100.060.401.350.017焊丝 CHW—50C8 力学性抗拉强度 (MPa)屈服点 (MPa)延伸率%冲击功 Akv（J）0℃－20℃标准值≥480≥400≥22≥47≥27典型值5704903012090焊条 E5015 化学成分SC Si Mn P0.035%0.12% 0.60% 0.90% 0.035% E5015 力学性抗拉强度㎏ƒm㎡(MPa)屈服强度㎏ƒm㎡(MPa)伸长率%50(490)40-(390)2214.1.3 钢构件碳当量...
