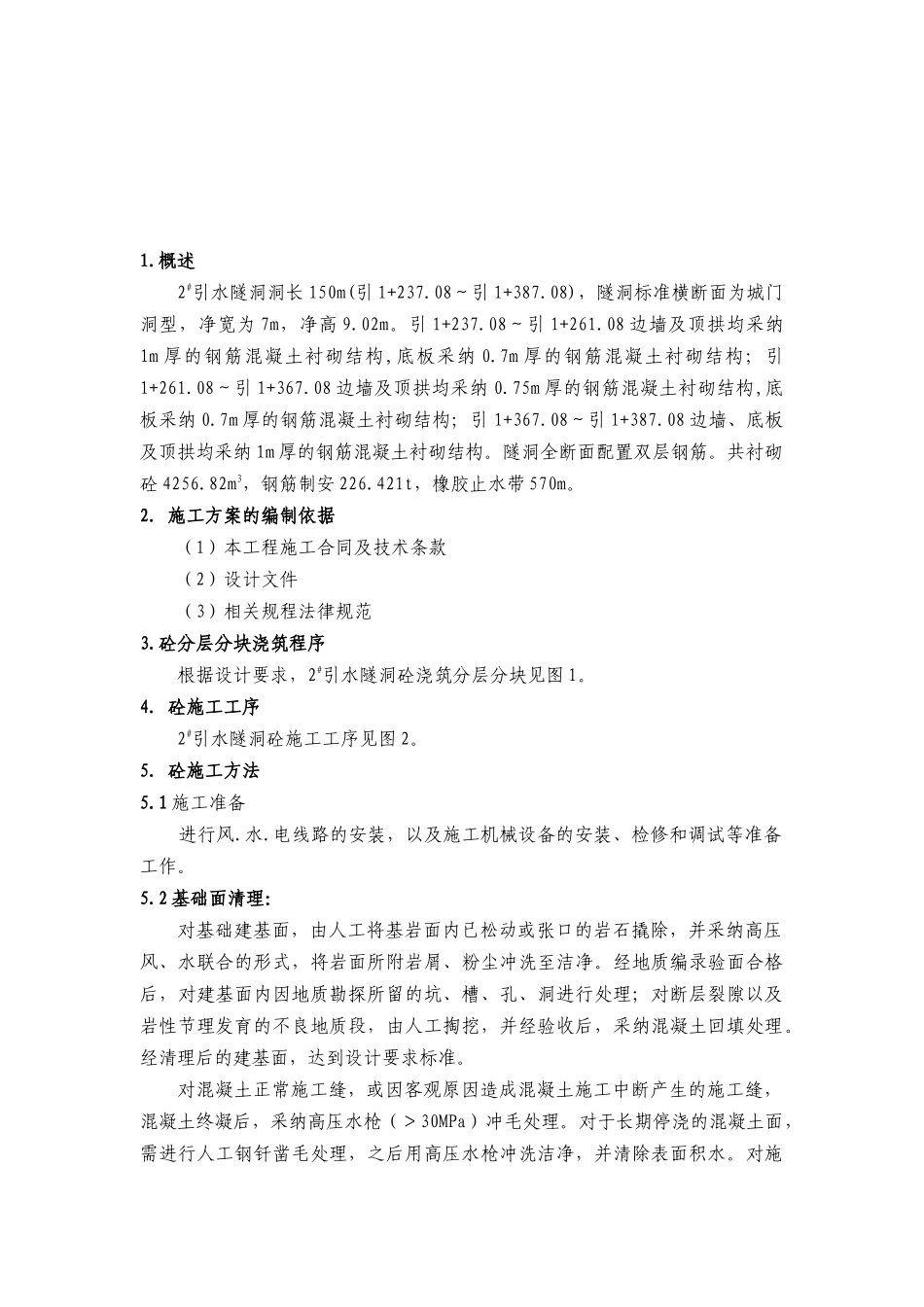

XXXX 水电站工程2#引水隧洞砼工程施工方案（合同编号：HD-（SGLHT）-36）XX 建设集团 XX 工程局有限公司XX 水电站工程项目部二 OO 八年三月1.概述2#引水隧洞洞长 150m(引 1+237.08～引 1+387.08)，隧洞标准横断面为城门洞型，净宽为 7m，净高 9.02m。引 1+237.08～引 1+261.08 边墙及顶拱均采纳1m 厚的钢筋混凝土衬砌结构,底板采纳 0.7m 厚的钢筋混凝土衬砌结构；引1+261.08～引 1+367.08 边墙及顶拱均采纳 0.75m 厚的钢筋混凝土衬砌结构,底板采纳 0.7m 厚的钢筋混凝土衬砌结构；引 1+367.08～引 1+387.08 边墙、底板及顶拱均采纳 1m 厚的钢筋混凝土衬砌结构。隧洞全断面配置双层钢筋。共衬砌砼 4256.82m3，钢筋制安 226.421t，橡胶止水带 570m。2．施工方案的编制依据（1）本工程施工合同及技术条款（2）设计文件（3）相关规程法律规范3.砼分层分块浇筑程序根据设计要求，2#引水隧洞砼浇筑分层分块见图 1。4. 砼施工工序2#引水隧洞砼施工工序见图 2。5．砼施工方法5.1 施工准备 进行风.水.电线路的安装，以及施工机械设备的安装、检修和调试等准备工作。5.2 基础面清理：对基础建基面，由人工将基岩面内已松动或张口的岩石撬除，并采纳高压风、水联合的形式，将岩面所附岩屑、粉尘冲洗至洁净。经地质编录验面合格后，对建基面内因地质勘探所留的坑、槽、孔、洞进行处理；对断层裂隙以及岩性节理发育的不良地质段，由人工掏挖，并经验收后，采纳混凝土回填处理。经清理后的建基面，达到设计要求标准。对混凝土正常施工缝，或因客观原因造成混凝土施工中断产生的施工缝，混凝土终凝后，采纳高压水枪（＞30MPa）冲毛处理。对于长期停浇的混凝土面，需进行人工钢钎凿毛处理，之后用高压水枪冲洗洁净，并清除表面积水。对施施工准备基础面处理及验收测量放线钢筋焊接 绑扎模板架设止水 预埋件安装清仓 验收砼浇筑砼缺陷及施工缝处理钢筋加工模板制作取样实验砼运输砼拌制砼养护工缝面，在浇筑新混凝土之前，由人工将高于混凝土标号一个等级的水泥砂浆均匀地摊撒在混凝土面上，其厚度按 2～3cm 控制，之后再铺筑上层混凝土。5.3 测量放样、高程控制。采纳全站仪测量确定基础面中线，用钢尺与垂线相结合，确定建筑物细部边沿尺寸，并用红漆标识于基岩面上，挂线定出模板外边线。用全站仪控制模板安置，砼浇筑高程，以确保达到设计高程。图 2 混凝土施工工序5.4 钢筋制安钢筋制作，首先由施工员根据设计图...
