220kv变电站扩建工程监理规划

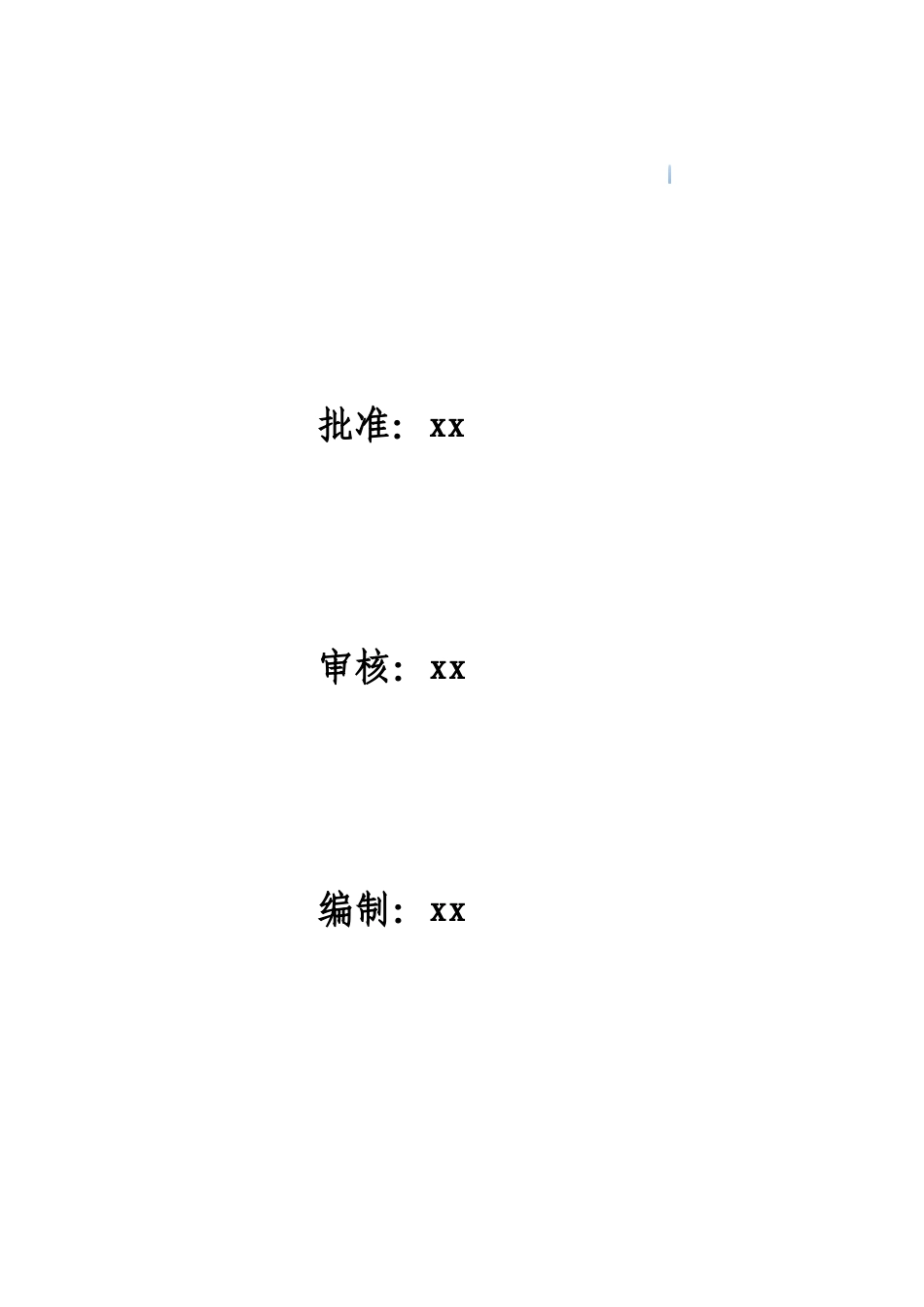

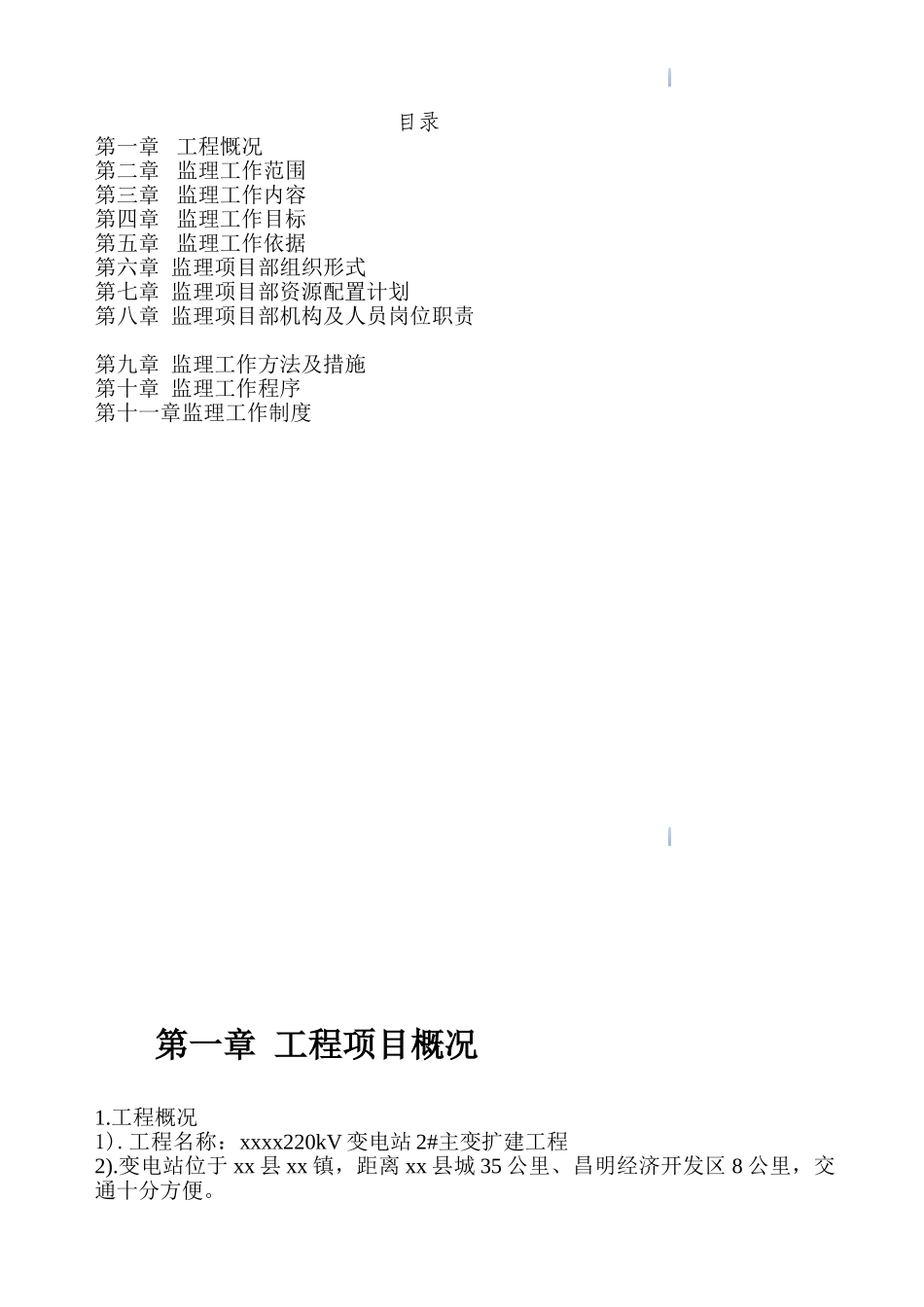

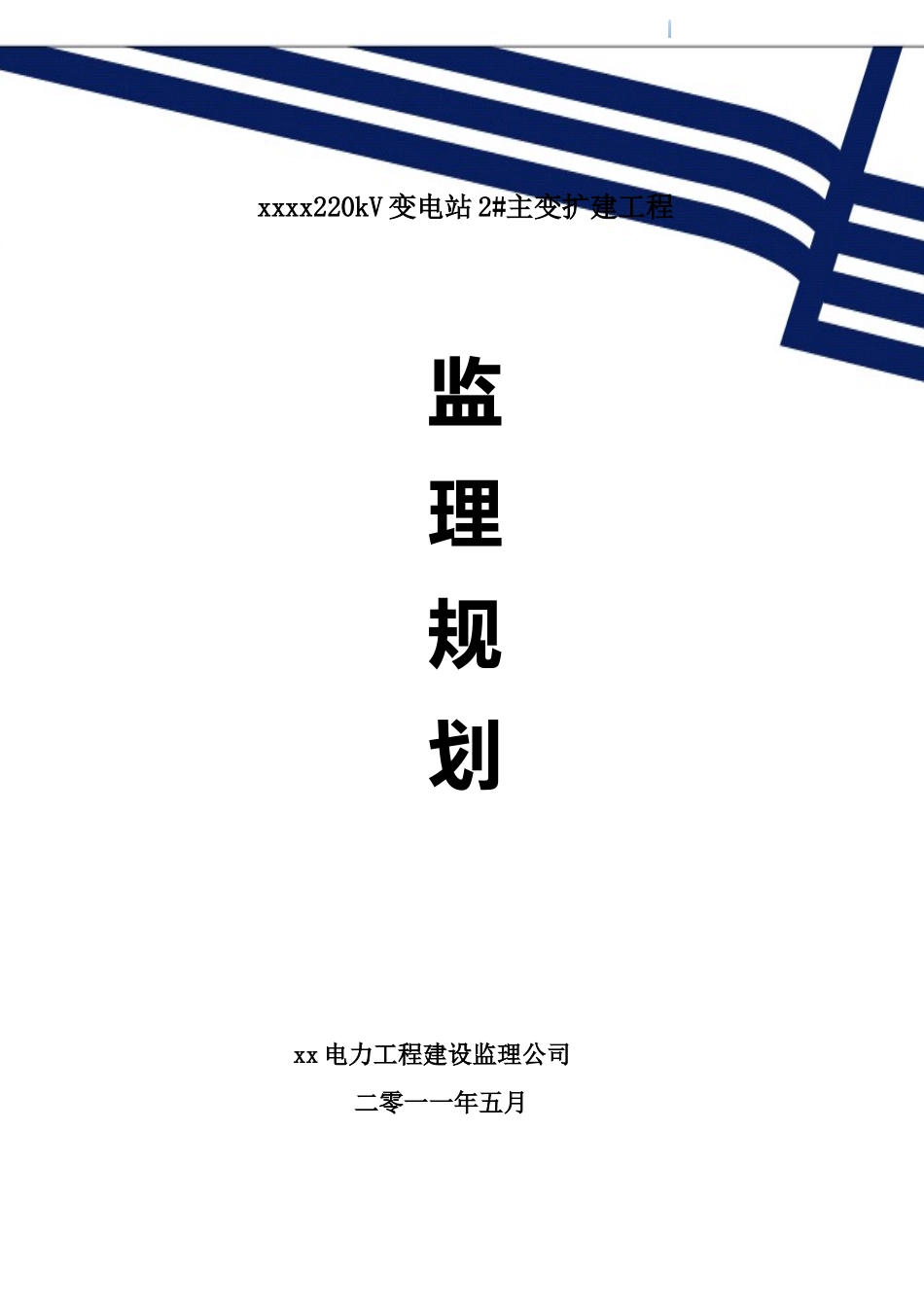

xxxx220kV 变电站 2#主变扩建工程监理规划xx 电力工程建设监理公司二零一一年五月 批准：xx审核：xx编制：xx 目录第一章 工程慨况第二章 监理工作范围第三章 监理工作内容第四章 监理工作目标第五章 监理工作依据第六章 监理项目部组织形式第七章 监理项目部资源配置计划第八章 监理项目部机构及人员岗位职责第九章 监理工作方法及措施第十章 监理工作程序第十一章监理工作制度 第一章 工程项目概况1.工程概况1).工程名称：xxxx220kV 变电站 2#主变扩建工程2).变电站位于 xx 县 xx 镇，距离 xx 县城 35 公里、昌明经济开发区 8 公里，交通十分方便。2.建设规模1).电压等级：220kV/110kV/10kV2). 本 工 程 主 变 压 器 ： 安 装 2# 主 变 ， 三 相 三 绕 组 有 载 调 压 ； 本 期 安 装1X180MVA。3).220kV 线路：本期出线 1 回（至福泉 500kV 变Ⅱ回）。4).110kV 线路：本期不设出线，但将其最终出线规模改为 14 回，即在110kV 配电装置扩建两个线路间隔（电气设备本期不安装）。5).10kV 出线：2#主变 10kV 进线间隔及 10kVⅡ 段母线；仅作占用变及无功补偿用。6)10kV 电容器 3X7.8Mvar。3.参建单位1）、 建设单位：xx 电网公司2）、设计单位：xx 能达电力设计有限责任公司3）、 施工单位：xx 电力建设第二工程公司4）、 监理单位：xx 电力工程建设监理公司5）、建设工期：本工程计划 2025 年 09 月 10 日至 2025 年 09 月 01 日4.工程特点分析：(1).电气工作难点:新增主变压器及设备间隔，增加主变各侧相关母线设备及相应的保护装置等。 新建输变电工程项目的配套项目，新增开关间隔及保护装置。 (2).新增部分母线、原运行母线进行分段改造，增加部分母线设备、增加开关间隔设备及保护装置改造。 (3).主变压器增容工程项目，运行中的主母线及变压器进出线开关设备、分段开关设备、母线联络开关设备及相应的保护装置等。 2).电气难点监理措施：(1).协调安装，电气两专业的进度计划；(2).与建设单位、物资供货方及施工方共同协商，安排好各种设备进场计划，保证施工方能够按序施工。(3).强化施工方的安全意识，要求其编制专门的安全预案，重点监控各作业点的消防设施的完备情况和施工情况。3).电气监理工作重点：（1)站内预埋件多，安装质量及精度容易受到预埋件影响；(2).站内点多面广同时作业，造成消防安全隐患较多。 （3).交叉作业多，安装施...
