220v配电装置安装方案

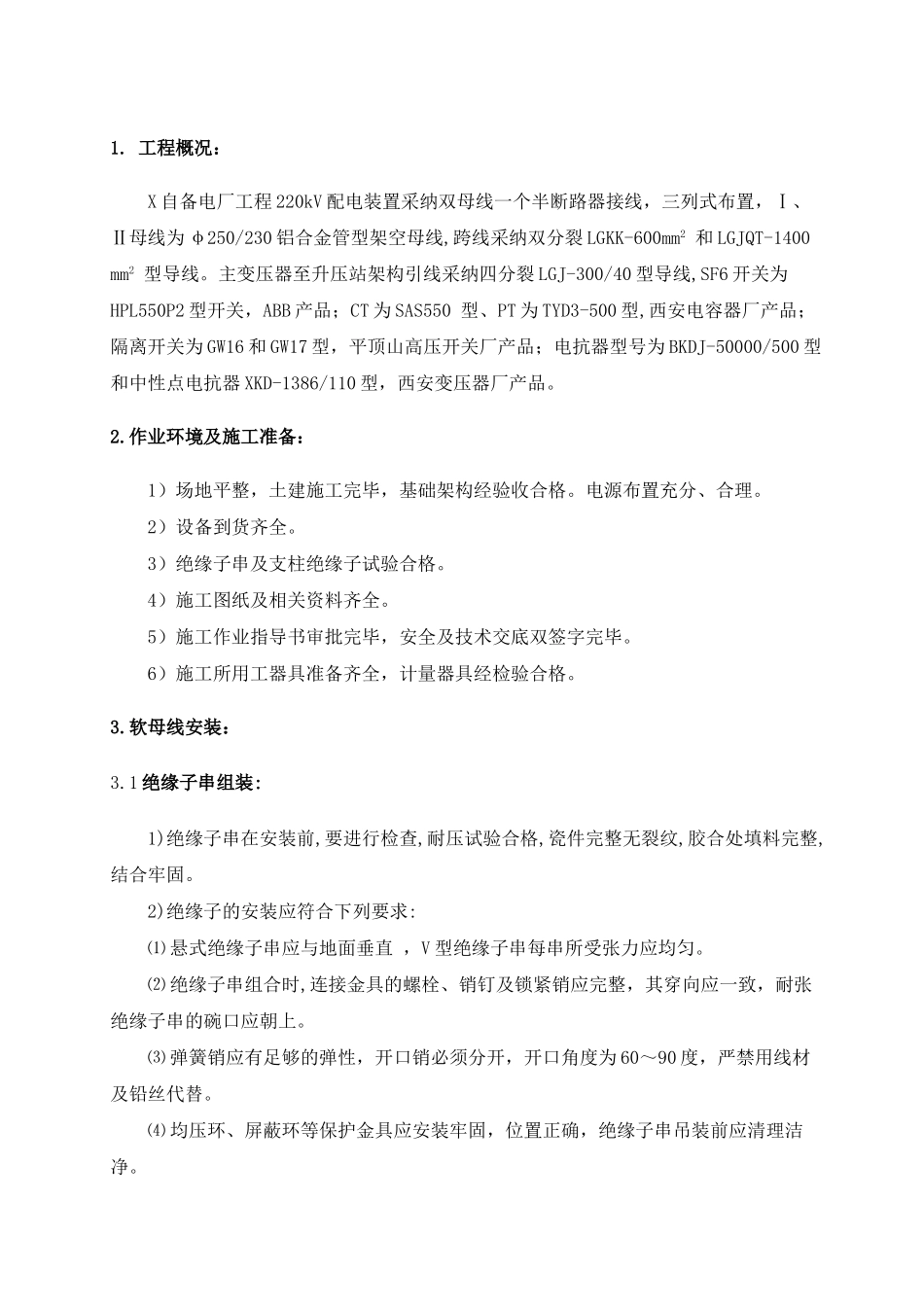

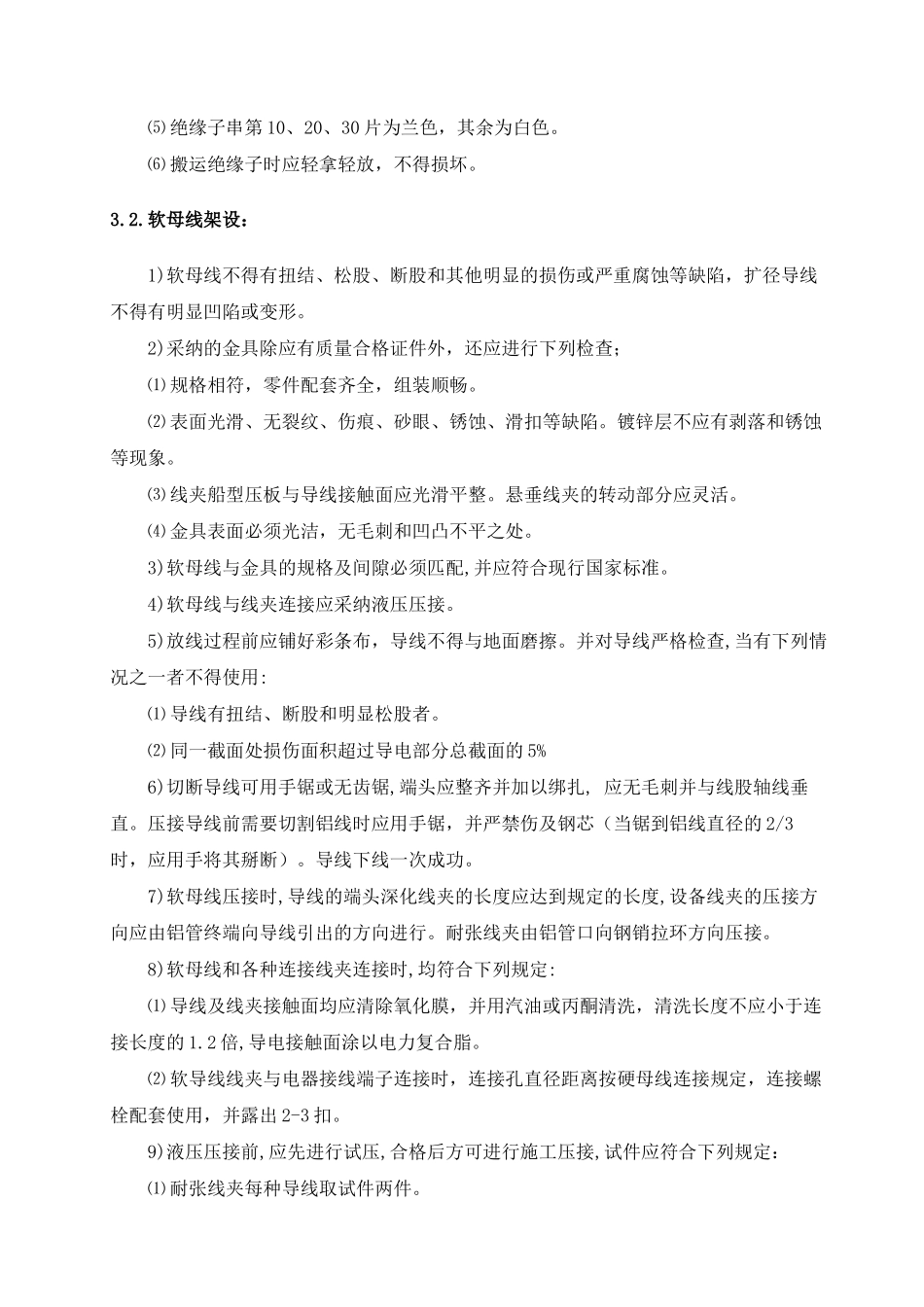

220KV 屋外配电装置施工技术措施XX 工程公司年月日1. 工程概况：X 自备电厂工程 220kV 配电装置采纳双母线一个半断路器接线，三列式布置，Ⅰ、Ⅱ母线为 φ250/230 铝合金管型架空母线,跨线采纳双分裂 LGKK-600mm2 和 LGJQT-1400 mm2 型导线。主变压器至升压站架构引线采纳四分裂 LGJ-300/40 型导线,SF6 开关为HPL550P2 型开关，ABB 产品；CT 为 SAS550 型、PT 为 TYD3-500 型,西安电容器厂产品；隔离开关为 GW16 和 GW17 型，平顶山高压开关厂产品；电抗器型号为 BKDJ-50000/500 型和中性点电抗器 XKD-1386/110 型，西安变压器厂产品。2.作业环境及施工准备：1）场地平整，土建施工完毕，基础架构经验收合格。电源布置充分、合理。2）设备到货齐全。3）绝缘子串及支柱绝缘子试验合格。4）施工图纸及相关资料齐全。5）施工作业指导书审批完毕，安全及技术交底双签字完毕。6）施工所用工器具准备齐全，计量器具经检验合格。 3.软母线安装：3.1 绝缘子串组装:1)绝缘子串在安装前,要进行检查,耐压试验合格,瓷件完整无裂纹,胶合处填料完整,结合牢固。2)绝缘子的安装应符合下列要求:⑴ 悬式绝缘子串应与地面垂直 ，V 型绝缘子串每串所受张力应均匀。⑵ 绝缘子串组合时,连接金具的螺栓、销钉及锁紧销应完整，其穿向应一致，耐张绝缘子串的碗口应朝上。⑶ 弹簧销应有足够的弹性，开口销必须分开，开口角度为 60～90 度，严禁用线材及铅丝代替。⑷ 均压环、屏蔽环等保护金具应安装牢固，位置正确，绝缘子串吊装前应清理洁净。⑸ 绝缘子串第 10、20、30 片为兰色，其余为白色。⑹ 搬运绝缘子时应轻拿轻放，不得损坏。3.2.软母线架设：1)软母线不得有扭结、松股、断股和其他明显的损伤或严重腐蚀等缺陷，扩径导线不得有明显凹陷或变形。2)采纳的金具除应有质量合格证件外，还应进行下列检查；⑴ 规格相符，零件配套齐全，组装顺畅。⑵ 表面光滑、无裂纹、伤痕、砂眼、锈蚀、滑扣等缺陷。镀锌层不应有剥落和锈蚀等现象。⑶ 线夹船型压板与导线接触面应光滑平整。悬垂线夹的转动部分应灵活。⑷ 金具表面必须光洁，无毛刺和凹凸不平之处。3)软母线与金具的规格及间隙必须匹配,并应符合现行国家标准。4)软母线与线夹连接应采纳液压压接。5)放线过程前应铺好彩条布，导线不得与地面磨擦。并对导线严格检查,当有下列情况之一者不得使用:⑴ 导线有扭结、断股和明显松股者。⑵ 同一截面处损伤面积超过导电部分总...
