24米跨梯形钢屋架课程设计计算书

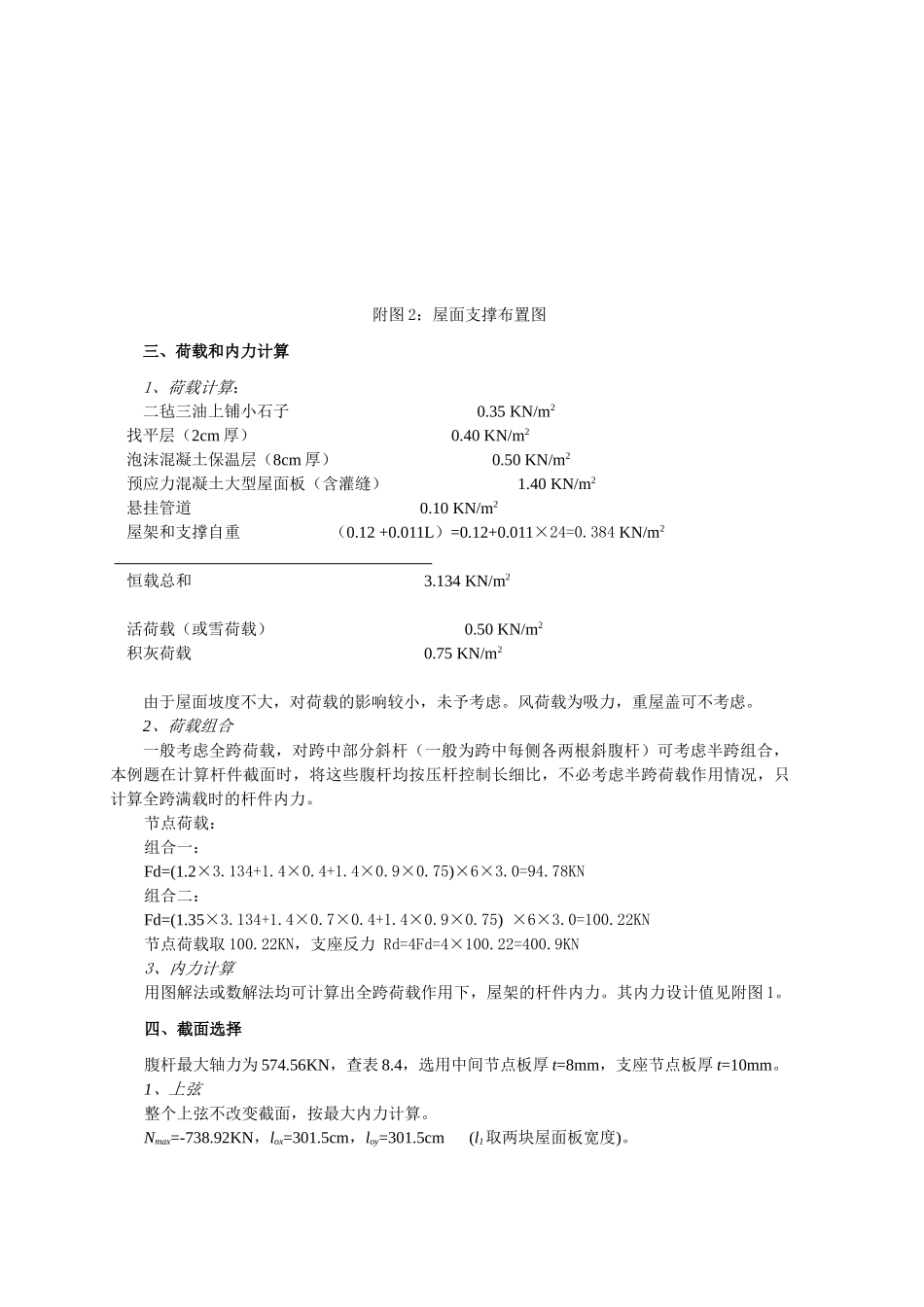

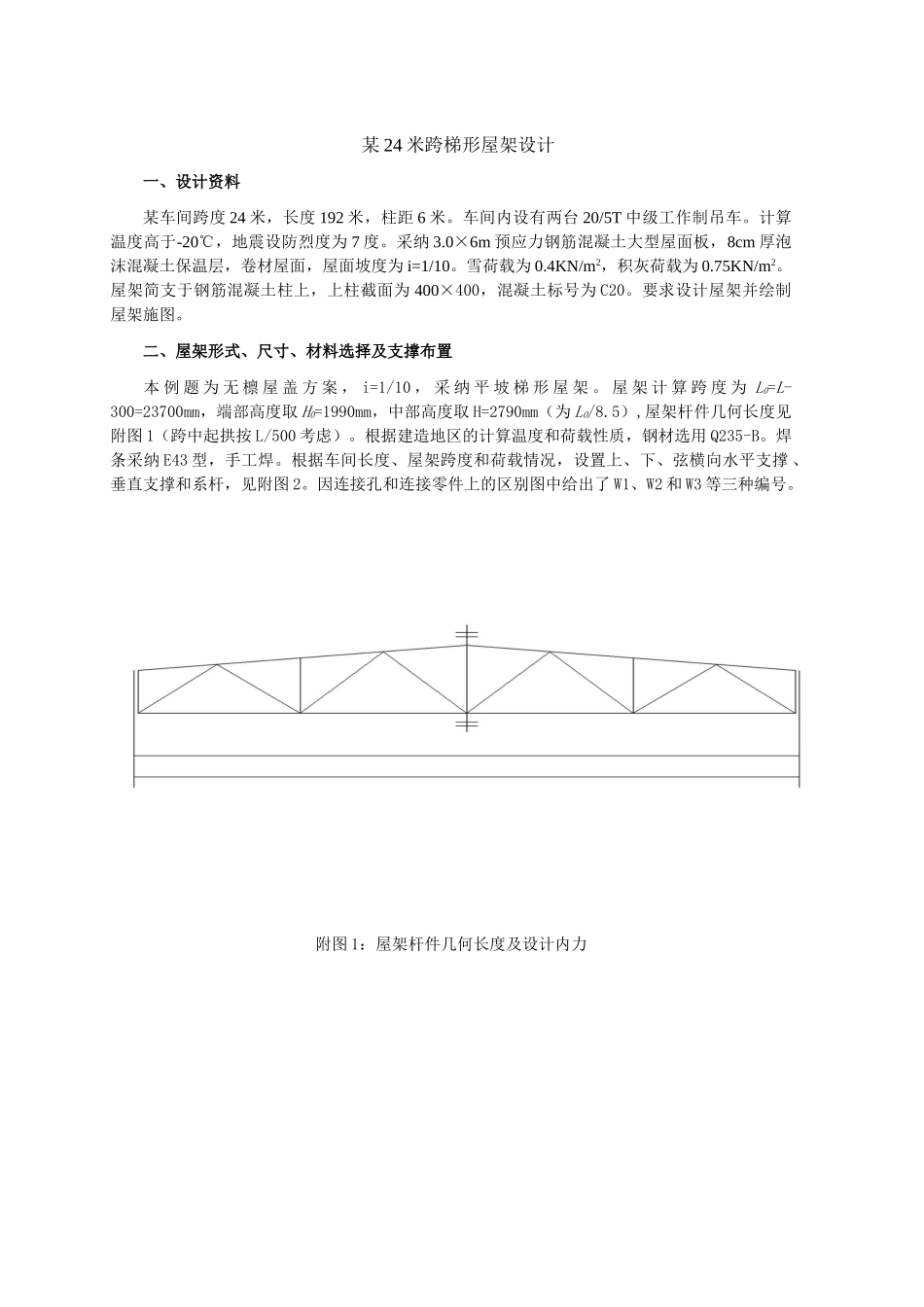

某 24 米跨梯形屋架设计一、设计资料某车间跨度 24 米，长度 192 米，柱距 6 米。车间内设有两台 20/5T 中级工作制吊车。计算温度高于-20℃，地震设防烈度为 7 度。采纳 3.0×6m 预应力钢筋混凝土大型屋面板，8cm 厚泡沫混凝土保温层，卷材屋面，屋面坡度为 i=1/10。雪荷载为 0.4KN/m2，积灰荷载为 0.75KN/m2。屋架简支于钢筋混凝土柱上，上柱截面为 400×400，混凝土标号为 C20。要求设计屋架并绘制屋架施图。二、屋架形式、尺寸、材料选择及支撑布置本 例 题 为 无 檩 屋 盖 方 案 ， i=1/10 ， 采 纳 平 坡 梯 形 屋 架 。 屋 架 计 算 跨 度 为 L0=L-300=23700mm，端部高度取 H0=1990mm，中部高度取 H=2790mm（为 L0/8.5）,屋架杆件几何长度见附图 1（跨中起拱按 L/500 考虑）。根据建造地区的计算温度和荷载性质，钢材选用 Q235-B。焊条采纳 E43 型，手工焊。根据车间长度、屋架跨度和荷载情况，设置上、下、弦横向水平支撑 、垂直支撑和系杆，见附图 2。因连接孔和连接零件上的区别图中给出了 W1、W2 和 W3 等三种编号。 附图 1：屋架杆件几何长度及设计内力附图 2：屋面支撑布置图三、荷载和内力计算1、荷载计算：二毡三油上铺小石子 0.35 KN/m2 找平层（2cm 厚） 0.40 KN/m2 泡沫混凝土保温层（8cm 厚） 0.50 KN/m2 预应力混凝土大型屋面板（含灌缝） 1.40 KN/m2 悬挂管道 0.10 KN/m2 屋架和支撑自重 （0.12 +0.011L）=0.12+0.011×24=0.384 KN/m2 恒载总和 3.134 KN/m2 活荷载（或雪荷载） 0.50 KN/m2 积灰荷载 0.75 KN/m2 由于屋面坡度不大，对荷载的影响较小，未予考虑。风荷载为吸力，重屋盖可不考虑。2、荷载组合一般考虑全跨荷载，对跨中部分斜杆（一般为跨中每侧各两根斜腹杆）可考虑半跨组合，本例题在计算杆件截面时，将这些腹杆均按压杆控制长细比，不必考虑半跨荷载作用情况，只计算全跨满载时的杆件内力。节点荷载：组合一：Fd=(1.2×3.134+1.4×0.4+1.4×0.9×0.75)×6×3.0=94.78KN组合二：Fd=(1.35×3.134+1.4×0.7×0.4+1.4×0.9×0.75) ×6×3.0=100.22KN节点荷载取 100.22KN，支座反力 Rd=4Fd=4×100.22=400.9KN3、内力计算用图解法或数解法均可计算出全跨荷载作用下，屋架的杆件内力。其内力设计值见附图 1。四、截面选择腹杆最大轴力为 574.56KN，查表 8.4，选用中间节点板厚 t=8mm，支座节点板厚 t=10mm...
