36m跨梯形钢屋架课程设计计算书

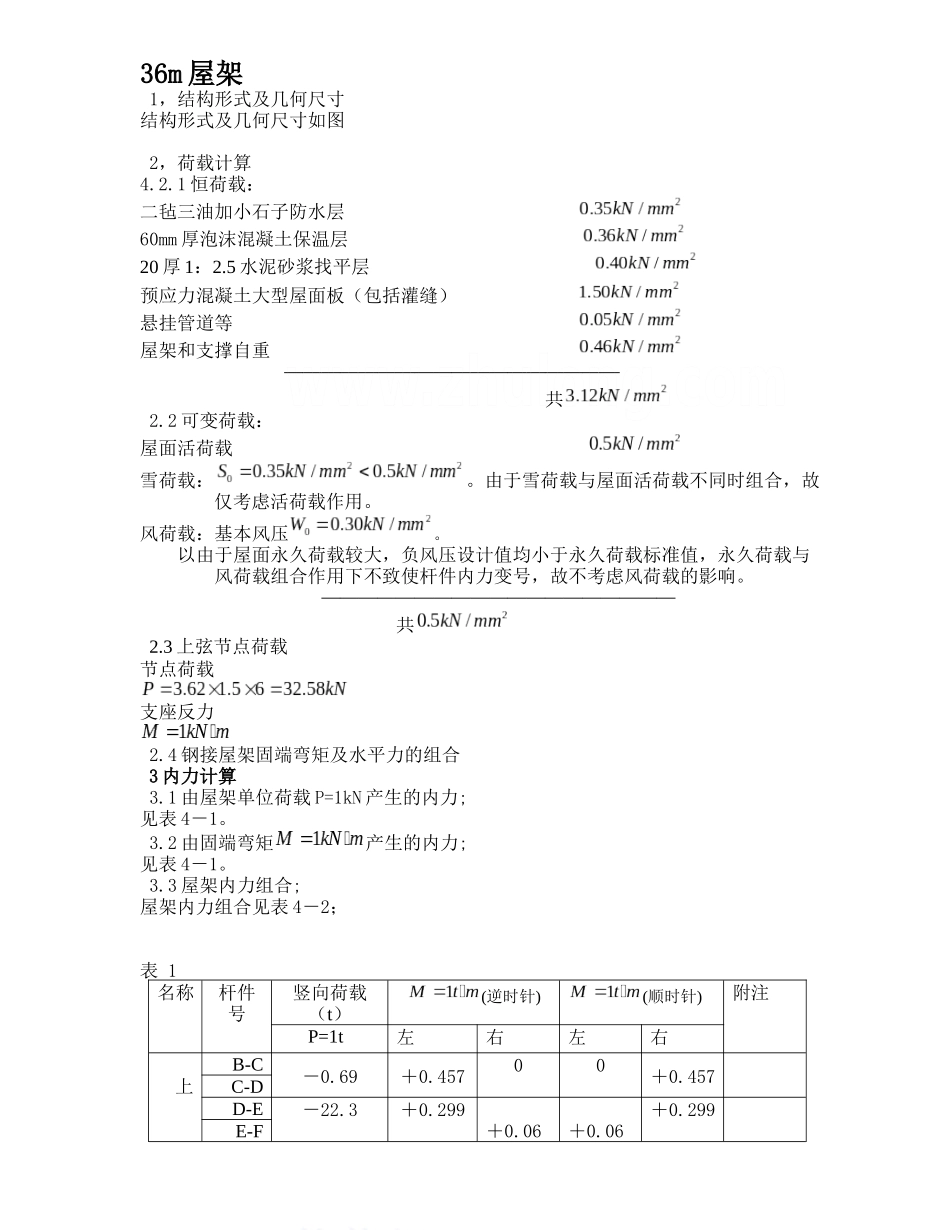

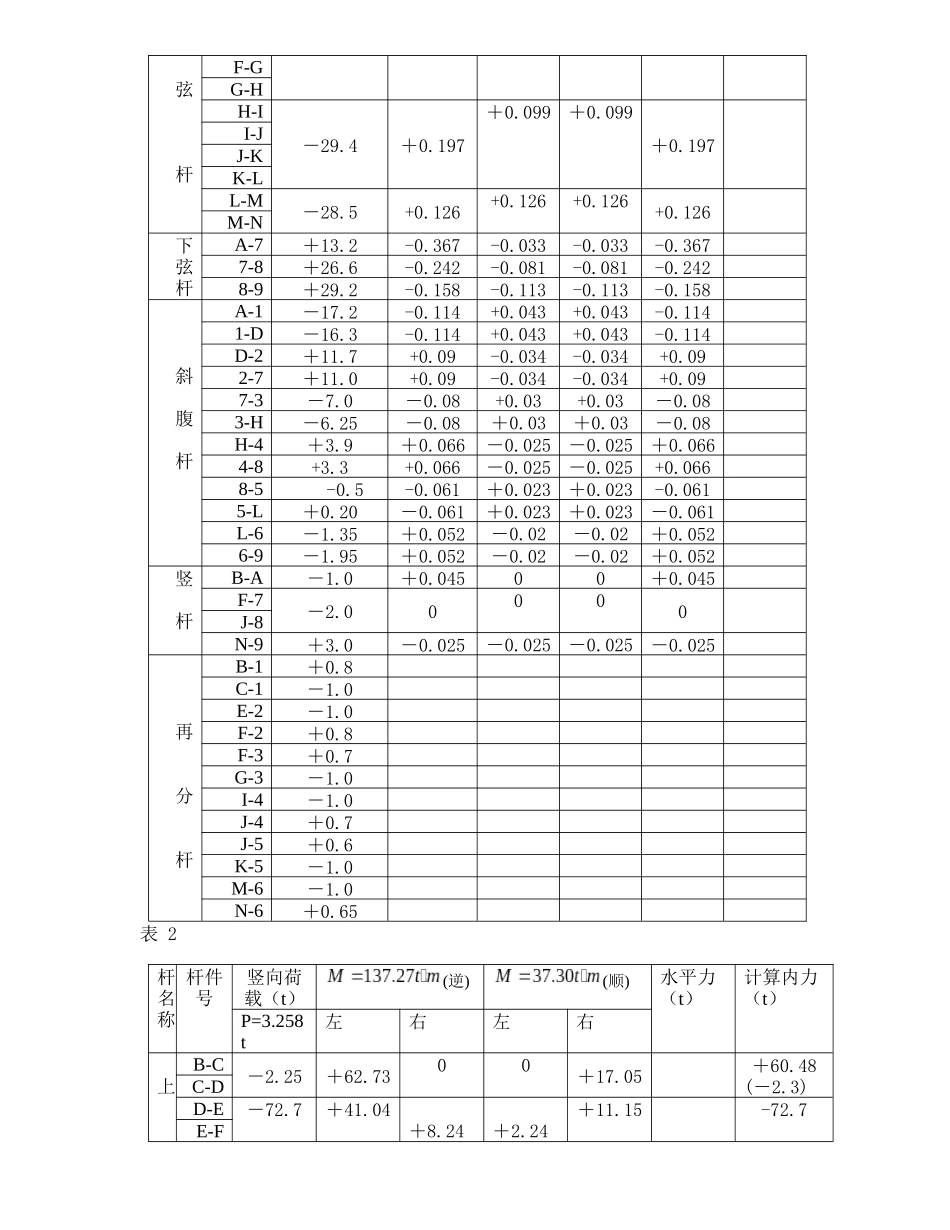

36m 屋架1，结构形式及几何尺寸结构形式及几何尺寸如图2，荷载计算4.2.1 恒荷载：二毡三油加小石子防水层 60mm 厚泡沫混凝土保温层 20 厚 1：2.5 水泥砂浆找平层 预应力混凝土大型屋面板（包括灌缝） 悬挂管道等 屋架和支撑自重 ―――――――――――――――――― 共2.2 可变荷载： 屋面活荷载 雪荷载：。由于雪荷载与屋面活荷载不同时组合，故仅考虑活荷载作用。 风荷载：基本风压。 以由于屋面永久荷载较大，负风压设计值均小于永久荷载标准值，永久荷载与风荷载组合作用下不致使杆件内力变号，故不考虑风荷载的影响。 ――――――――――――――――――― 共2.3 上弦节点荷载 节点荷载支座反力 2.4 钢接屋架固端弯矩及水平力的组合3 内力计算3.1 由屋架单位荷载 P=1kN 产生的内力;见表 4－1。3.2 由固端弯矩产生的内力;见表 4－1。 3.3 屋架内力组合;屋架内力组合见表 4－2；表 1名称杆件号竖向荷载（t）(逆时针)(顺时针)附注P=1t左右左右上B-C－0.69＋0.45700＋0.457C-DD-E－22.3＋0.299＋0.06＋0.06＋0.299E-F弦杆F-GG-HH-I－29.4＋0.197＋0.099＋0.099＋0.197I-JJ-KK-LL-M－28.5+0.126+0.126+0.126+0.126M-N下弦杆A-7＋13.2-0.367-0.033-0.033-0.3677-8＋26.6-0.242-0.081-0.081-0.2428-9＋29.2-0.158-0.113-0.113-0.158斜腹杆A-1－17.2-0.114+0.043+0.043-0.1141-D－16.3-0.114+0.043+0.043-0.114D-2＋11.7+0.09-0.034-0.034+0.092-7＋11.0+0.09-0.034-0.034+0.097-3－7.0－0.08+0.03+0.03－0.083-H－6.25－0.08＋0.03＋0.03－0.08H-4＋3.9＋0.066－0.025－0.025＋0.0664-8+3.3+0.066－0.025－0.025+0.0668-5 -0.5-0.061＋0.023＋0.023-0.0615-L＋0.20－0.061＋0.023＋0.023－0.061L-6－1.35＋0.052－0.02－0.02＋0.0526-9－1.95＋0.052－0.02－0.02＋0.052竖杆B-A－1.0＋0.04500＋0.045F-7－2.00000J-8N-9＋3.0－0.025－0.025－0.025－0.025再分杆B-1＋0.8C-1－1.0E-2－1.0F-2＋0.8F-3＋0.7G-3－1.0I-4－1.0J-4＋0.7J-5＋0.6K-5－1.0M-6－1.0N-6＋0.65表 2 杆名称杆件号竖向荷载（t）(逆)(顺)水平力（t）计算内力（t）P=3.258t左右左右上B-C－2.25＋62.7300＋17.05＋60.48 (－2.3)C-DD-E－72.7＋41.04＋8.24＋2.24＋11.15-72.7E-F弦杆F-GG-HH-I－95.8＋27.04＋13.59＋3.69＋7.35-95.8I-JJ-KK-LL-M－92.9+17.30+17.30+4.70+4.70-92.9M-N下弦杆A-7＋43.0-50.33-4.53-1.23-13.69(8.92)-11.91+...
