38米大跨度钢结构管廊吊装专项方案

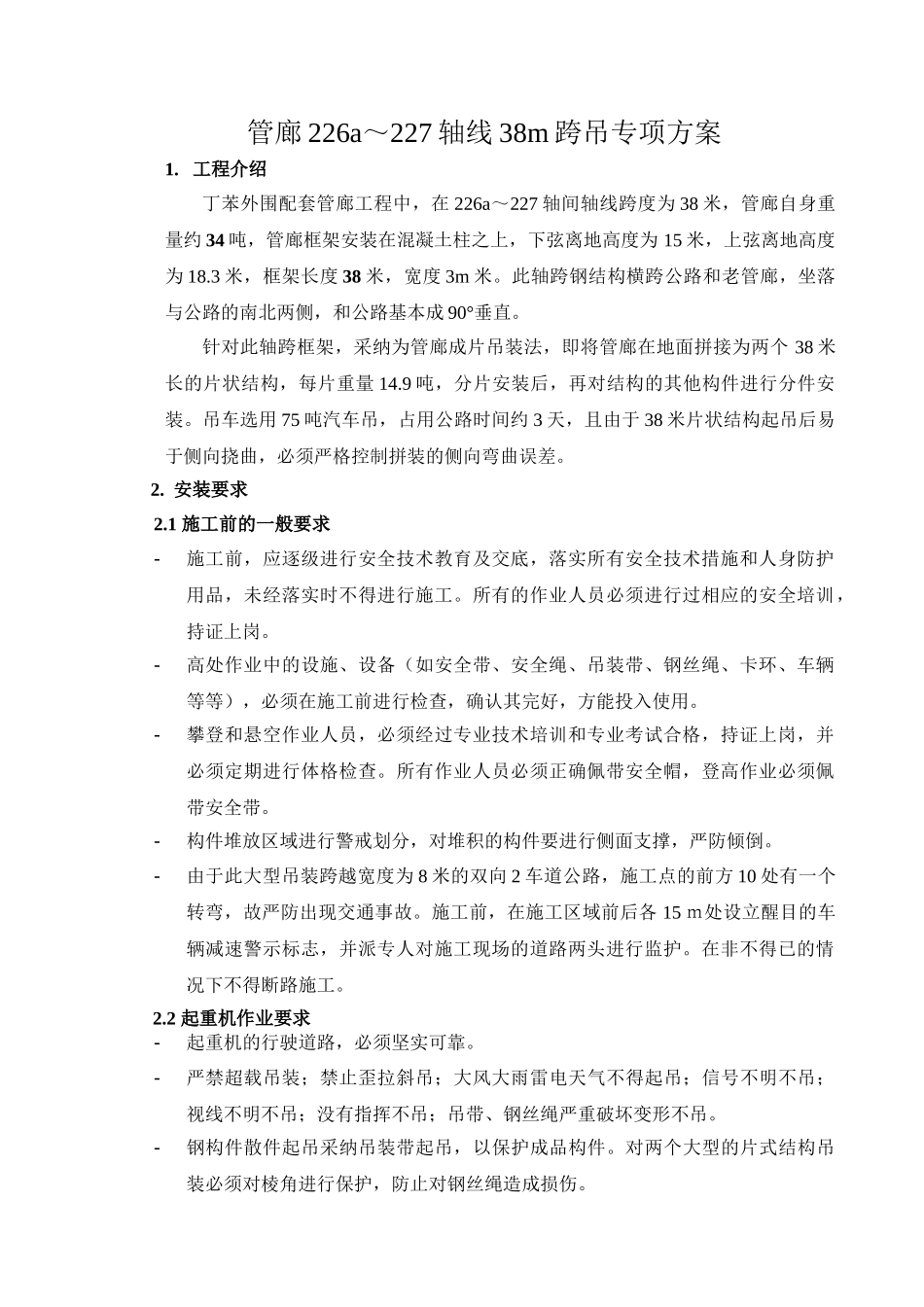

管廊 226a～227 轴线 38m 跨吊专项方案1. 工程介绍丁苯外围配套管廊工程中，在 226a～227 轴间轴线跨度为 38 米，管廊自身重量约 34 吨，管廊框架安装在混凝土柱之上，下弦离地高度为 15 米，上弦离地高度为 18.3 米，框架长度 38 米，宽度 3m 米。此轴跨钢结构横跨公路和老管廊，坐落与公路的南北两侧，和公路基本成 90°垂直。针对此轴跨框架，采纳为管廊成片吊装法，即将管廊在地面拼接为两个 38 米长的片状结构，每片重量 14.9 吨，分片安装后，再对结构的其他构件进行分件安装。吊车选用 75 吨汽车吊，占用公路时间约 3 天，且由于 38 米片状结构起吊后易于侧向挠曲，必须严格控制拼装的侧向弯曲误差。2. 安装要求2.1 施工前的一般要求-施工前，应逐级进行安全技术教育及交底，落实所有安全技术措施和人身防护用品，未经落实时不得进行施工。所有的作业人员必须进行过相应的安全培训，持证上岗。-高处作业中的设施、设备（如安全带、安全绳、吊装带、钢丝绳、卡环、车辆等等），必须在施工前进行检查，确认其完好，方能投入使用。-攀登和悬空作业人员，必须经过专业技术培训和专业考试合格，持证上岗，并必须定期进行体格检查。所有作业人员必须正确佩带安全帽，登高作业必须佩带安全带。-构件堆放区域进行警戒划分，对堆积的构件要进行侧面支撑，严防倾倒。-由于此大型吊装跨越宽度为 8 米的双向 2 车道公路，施工点的前方 10 处有一个转弯，故严防出现交通事故。施工前，在施工区域前后各 15 ｍ处设立醒目的车辆减速警示标志，并派专人对施工现场的道路两头进行监护。在非不得已的情况下不得断路施工。2.2 起重机作业要求-起重机的行驶道路，必须坚实可靠。-严禁超载吊装；禁止歪拉斜吊；大风大雨雷电天气不得起吊；信号不明不吊；视线不明不吊；没有指挥不吊；吊带、钢丝绳严重破坏变形不吊。-钢构件散件起吊采纳吊装带起吊，以保护成品构件。对两个大型的片式结构吊装必须对棱角进行保护，防止对钢丝绳造成损伤。-起重机具、起重机械各部件、起重机的路基、进行检查，发现问题立即解决。-钢构件起吊后，安装人员不得直接用手对构件进行牵引，应在最少距离 3M 远外在构件两头用溜绳拉，以保证人员的安全。-起重机必须由专业起重工进行起重指挥。-在吊装作业时，各种索具（包括吊带和卡环）必须在额定的载荷范围内使用。吊装的两根索具的夹角必须小于 70 度。-吊装时，司机应该严格听从起重指...
