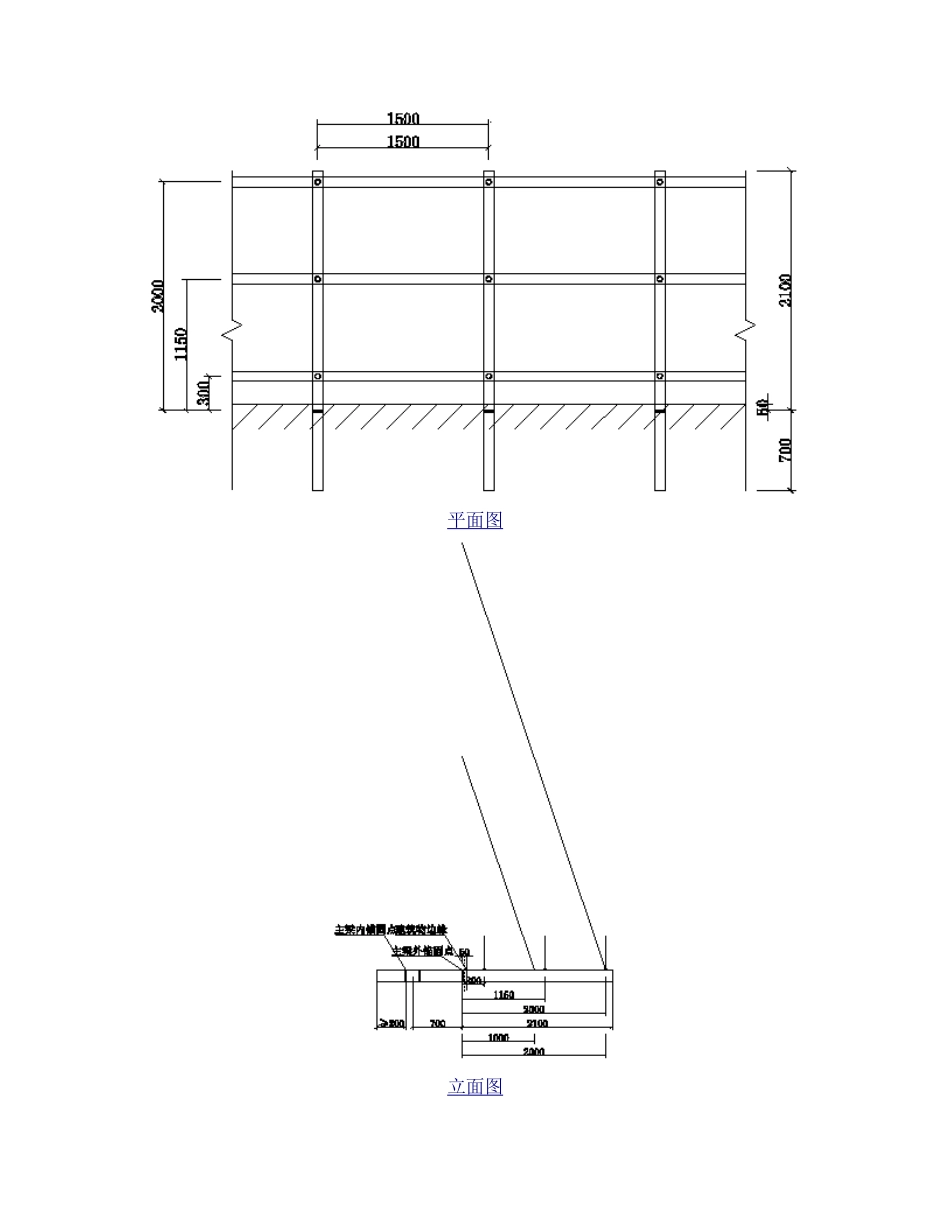

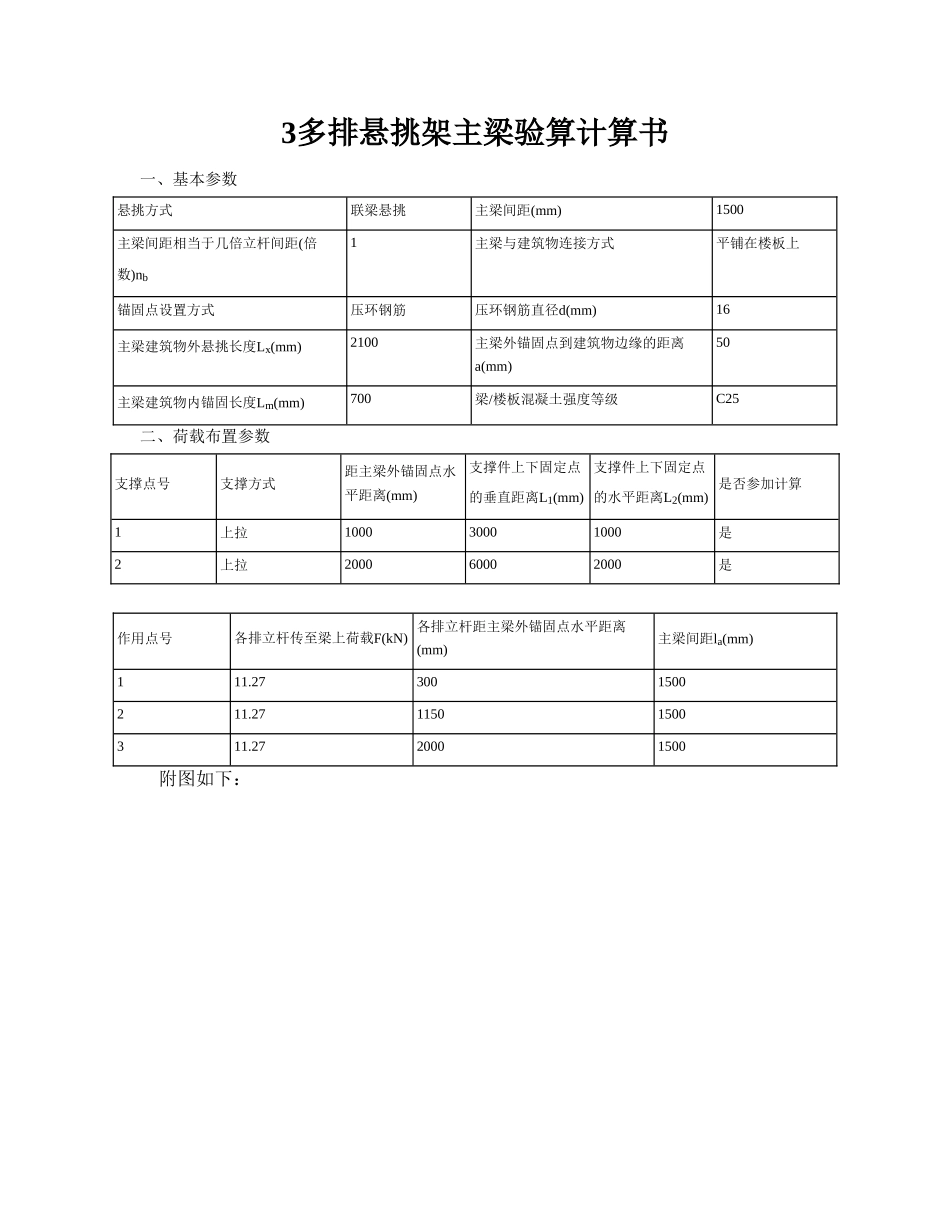

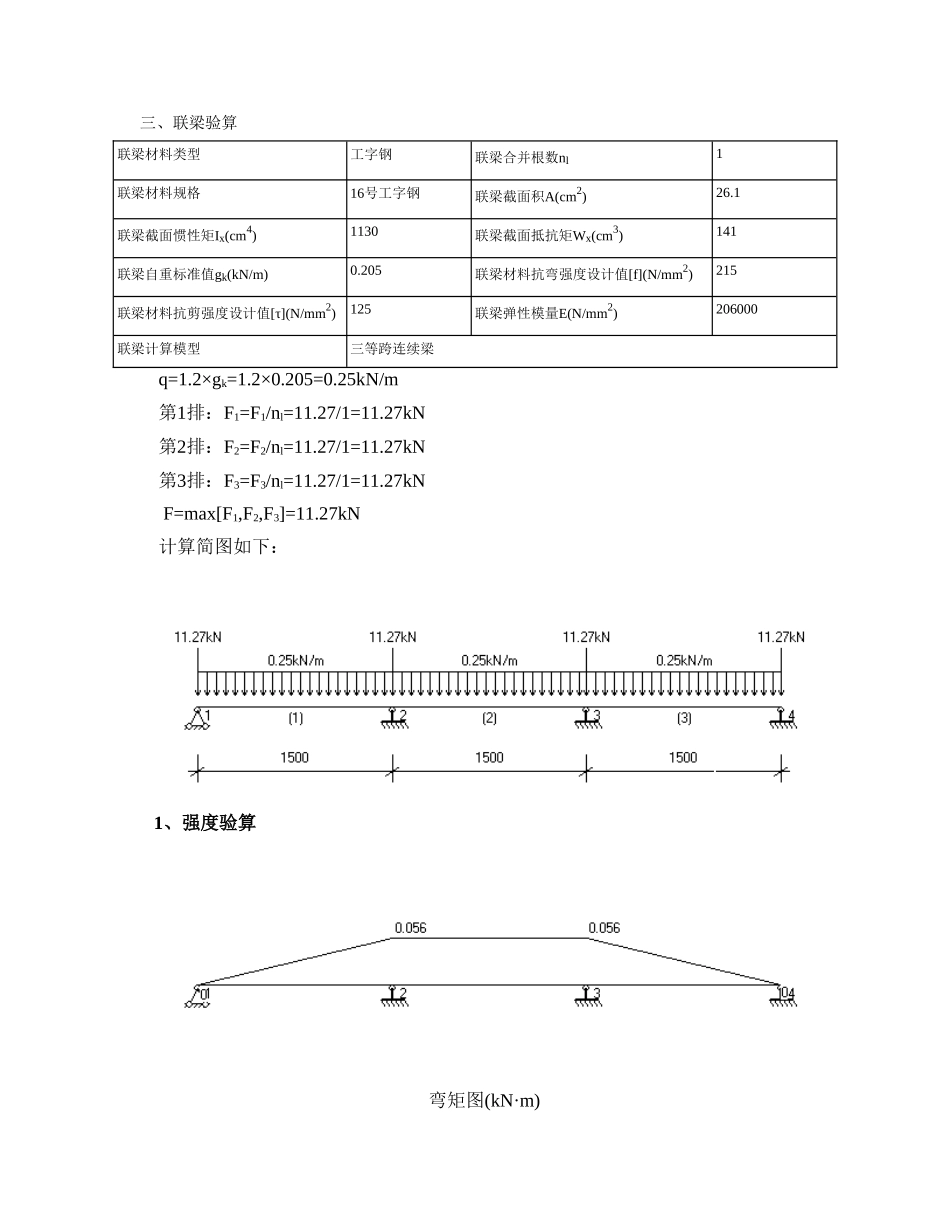

3多排悬挑架主梁验算计算书一、基本参数悬挑方式联梁悬挑主梁间距(mm)1500主梁间距相当于几倍立杆间距(倍数)nb1主梁与建筑物连接方式平铺在楼板上锚固点设置方式压环钢筋压环钢筋直径d(mm)16主梁建筑物外悬挑长度Lx(mm)2100主梁外锚固点到建筑物边缘的距离a(mm)50主梁建筑物内锚固长度Lm(mm)700梁/楼板混凝土强度等级C25二、荷载布置参数支撑点号支撑方式距主梁外锚固点水平距离(mm)支撑件上下固定点的垂直距离L1(mm)支撑件上下固定点的水平距离L2(mm)是否参加计算1上拉100030001000是2上拉200060002000是 作用点号各排立杆传至梁上荷载F(kN)各排立杆距主梁外锚固点水平距离(mm)主梁间距la(mm)111.273001500211.2711501500311.2720001500 附图如下：平面图立面图三、联梁验算 联梁材料类型工字钢联梁合并根数nl1联梁材料规格16号工字钢联梁截面积A(cm2)26.1联梁截面惯性矩Ix(cm4)1130联梁截面抵抗矩Wx(cm3)141联梁自重标准值gk(kN/m)0.205联梁材料抗弯强度设计值[f](N/mm2)215联梁材料抗剪强度设计值[τ](N/mm2)125联梁弹性模量E(N/mm2)206000联梁计算模型三等跨连续梁 q=1.2×gk=1.2×0.205=0.25kN/m 第1排：F1=F1/nl=11.27/1=11.27kN 第2排：F2=F2/nl=11.27/1=11.27kN 第3排：F3=F3/nl=11.27/1=11.27kN F=max[F1,F2,F3]=11.27kN 计算简图如下： 1、强度验算 弯矩图(kN·m) σmax=Mmax/W=0.06×106/141000=0.4N/mm2≤[f]=215N/mm2 符合要求！ 2、抗剪验算 主楞剪力图(kN) τmax=Qmax/(8Izδ)[bh02-(b-δ)h2]=11.42×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=13.5N/mm2 τmax=13.5N/mm2≤[τ]=125N/mm2 符合要求！ 3、挠度验算 变形图(mm) νmax=0mm≤[ν]=la/250=1500/250=6mm 符合要求！ 4、支座反力计算 第1排：R1max=11.68kN 第2排：R2max=11.68kN 第3排：R3max=11.68kN四、主梁验算主梁材料类型工字钢主梁合并根数nz1主梁材料规格16号工字钢主梁截面积A(cm2)26.1主梁截面惯性矩Ix(cm4)1130主梁截面抵抗矩Wx(cm3)141主梁自重标准值gk(kN/m)0.205主梁材料抗弯强度设计值[f](N/mm2)215主梁材料抗剪强度设计值[τ](N/mm2)125主梁弹性模量E(N/mm2)206000 q=1.2×gk=1.2×0.205=0.25kN/m 第1排：F1=nl×R1max/nz=1×11.68/1=11.68kN 第2排：F2=nl×R2max/nz=1×11.68/1=11.68kN 第3排：F3=nl×R3max/nz=1×11.68/1=11.68kN 1、强度验算 弯矩图(kN·m) σmax=Mmax/W=1.48×106/141000=10.5N/mm2≤[f]=215...
