3星某工程暖通施工方案VIP专享

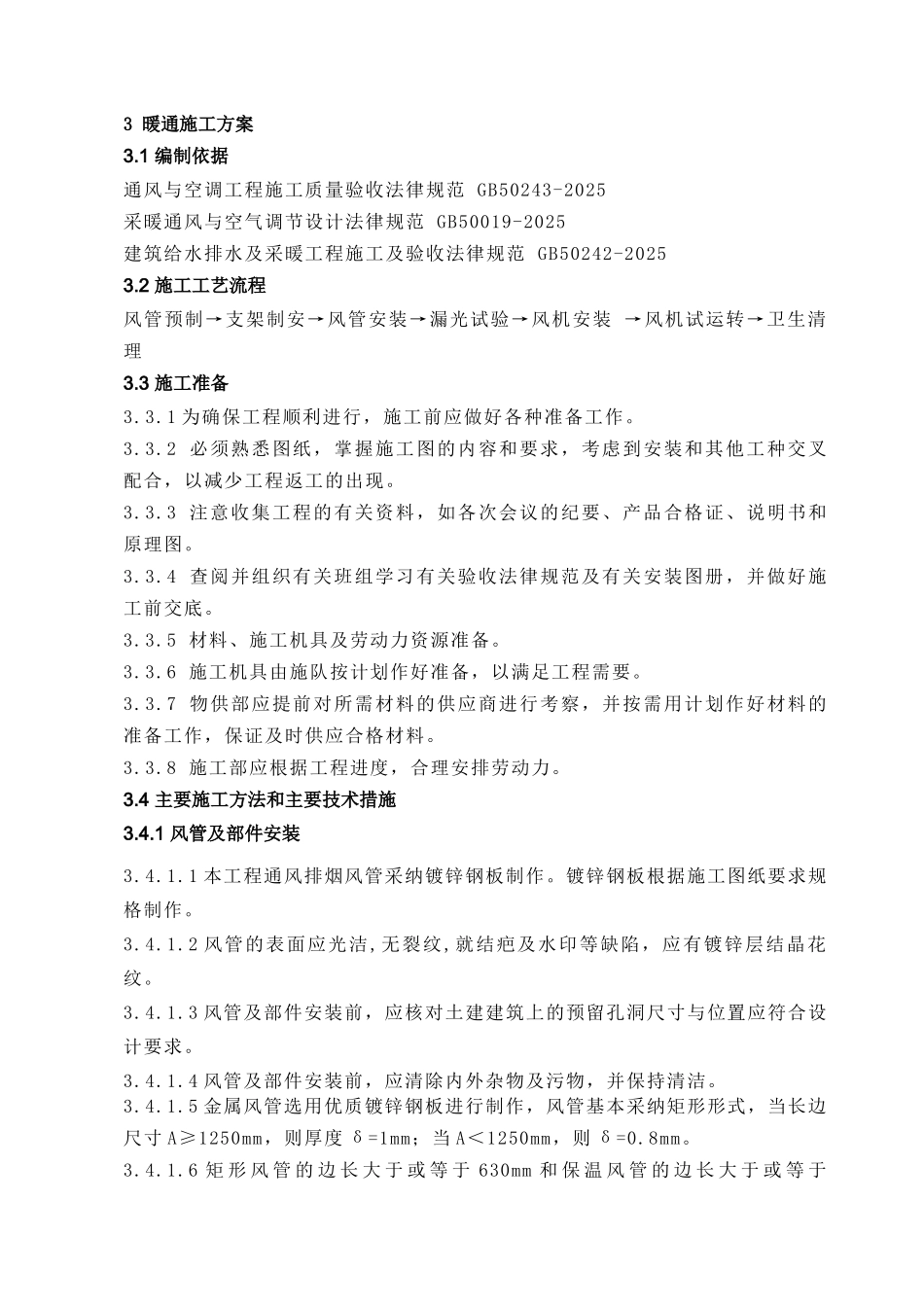

3 暖通施工方案3.1 编制依据通风与空调工程施工质量验收法律规范 GB50243-2025采暖通风与空气调节设计法律规范 GB50019-2025建筑给水排水及采暖工程施工及验收法律规范 GB50242-20253.2 施工工艺流程风管预制→支架制安→风管安装→漏光试验→风机安装 →风机试运转→卫生清理3.3 施工准备3.3.1 为确保工程顺利进行，施工前应做好各种准备工作。3.3.2 必须熟悉图纸，掌握施工图的内容和要求，考虑到安装和其他工种交叉配合，以减少工程返工的出现。3.3.3 注意收集工程的有关资料，如各次会议的纪要、产品合格证、说明书和原理图。3.3.4 查阅并组织有关班组学习有关验收法律规范及有关安装图册，并做好施工前交底。3.3.5 材料、施工机具及劳动力资源准备。3.3.6 施工机具由施队按计划作好准备，以满足工程需要。3.3.7 物供部应提前对所需材料的供应商进行考察，并按需用计划作好材料的准备工作，保证及时供应合格材料。3.3.8 施工部应根据工程进度，合理安排劳动力。3.4 主要施工方法和主要技术措施3.4.1 风管及部件安装3.4.1.1 本工程通风排烟风管采纳镀锌钢板制作。镀锌钢板根据施工图纸要求规格制作。 3.4.1.2 风管的表面应光洁,无裂纹,就结疤及水印等缺陷，应有镀锌层结晶花纹。3.4.1.3 风管及部件安装前，应核对土建建筑上的预留孔洞尺寸与位置应符合设计要求。3.4.1.4 风管及部件安装前，应清除内外杂物及污物，并保持清洁。3.4.1.5 金属风管选用优质镀锌钢板进行制作，风管基本采纳矩形形式，当长边尺寸 A≥1250mm，则厚度 δ=1mm；当 A＜1250mm，则 δ=0.8mm。3.4.1.6 矩 形 风 管 的 边 长 大 于 或 等 于 630mm 和 保 温 风 管 的 边 长 大 于 或 等 于800mm，且其管段长度大于 1200mm 时，均应实行加固措施。3.4.1.7 矩形风管的弯头，边长大于或等于 500mm 时，应设置导流片。3.4.1.8 金属风管制作时，板材的拼接咬口和圆形风管的闭合咬口可采纳单咬口，矩形风管或配件的四角组合可采纳转角咬口、联合角咬口、按口式咬口，圆形弯管的组合可采纳立咬口。3.4.1.9 金属风管与法兰连接采纳翻边形式，翻边应平整，宽度应一致，且不应小于 6mm，并不得有开裂与孔洞。3.4.1.10 法兰螺栓及铆钉的间距，应不小于 150mm，矩形法兰的四角处应设螺孔。3.4.1.11 风管与配件可拆卸的接口及调节机构,不得装设在墙或楼板内。3.4.1.12 法兰垫片的厚度宜为 3-5mm,垫片应与法兰齐平,不...
