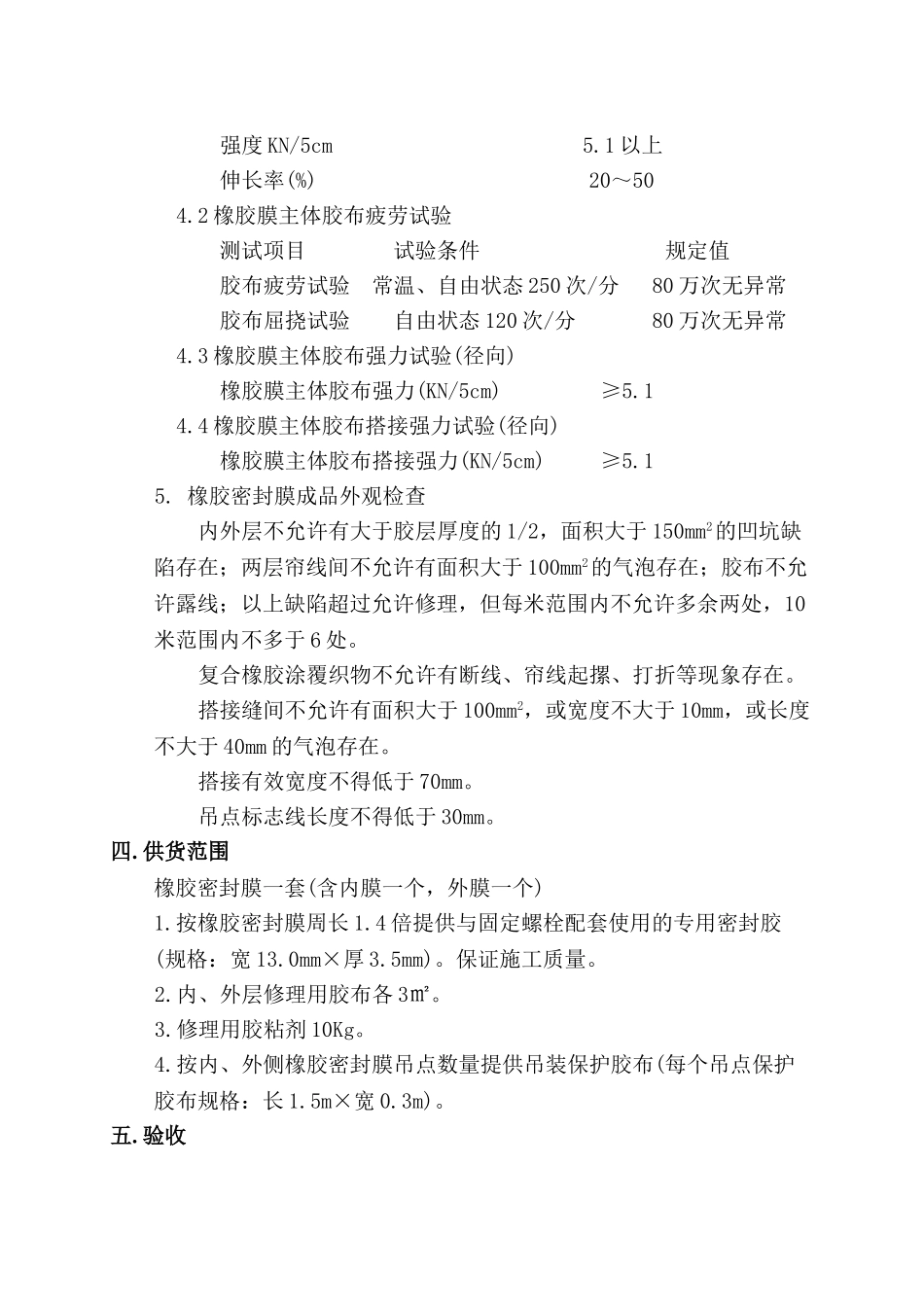

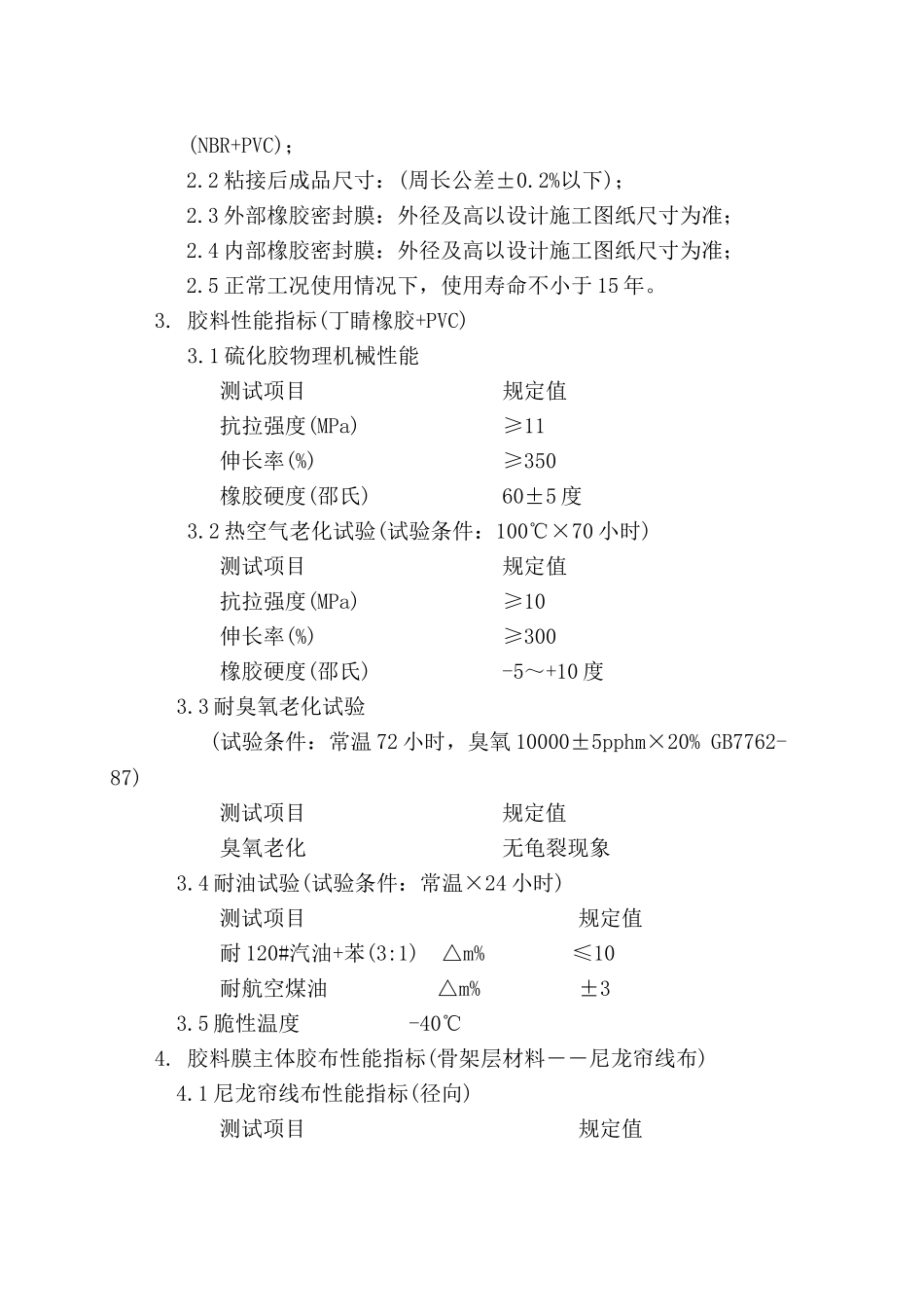

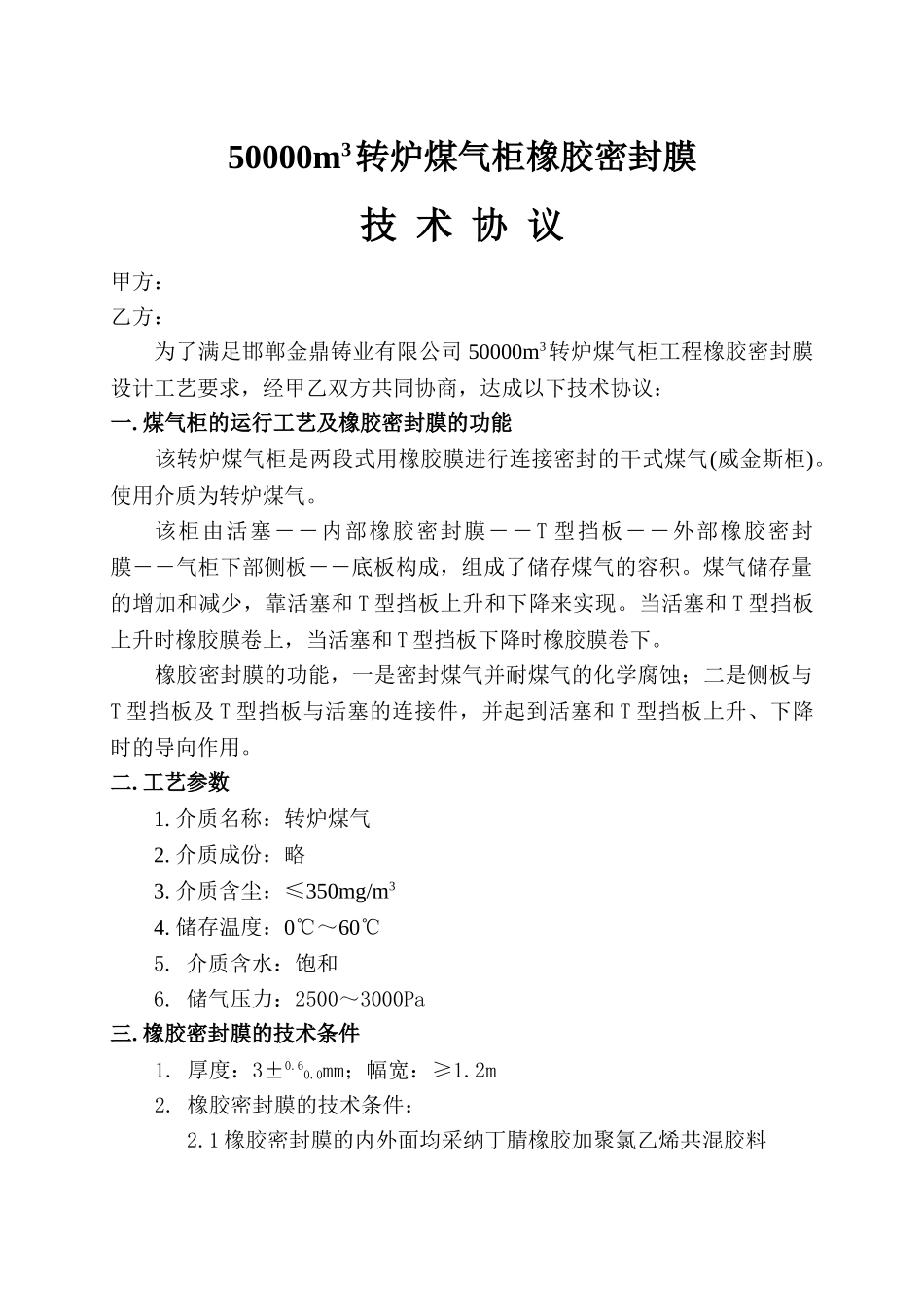

50000m3转炉煤气柜橡胶密封膜技 术 协 议甲方：乙方：为了满足邯郸金鼎铸业有限公司 50000m3转炉煤气柜工程橡胶密封膜设计工艺要求，经甲乙双方共同协商，达成以下技术协议：一. 煤气柜的运行工艺及橡胶密封膜的功能该转炉煤气柜是两段式用橡胶膜进行连接密封的干式煤气(威金斯柜)。使用介质为转炉煤气。该柜由活塞――内部橡胶密封膜――T 型挡板――外部橡胶密封膜――气柜下部侧板――底板构成，组成了储存煤气的容积。煤气储存量的增加和减少，靠活塞和 T 型挡板上升和下降来实现。当活塞和 T 型挡板上升时橡胶膜卷上，当活塞和 T 型挡板下降时橡胶膜卷下。橡胶密封膜的功能，一是密封煤气并耐煤气的化学腐蚀；二是侧板与T 型挡板及 T 型挡板与活塞的连接件，并起到活塞和 T 型挡板上升、下降时的导向作用。二. 工艺参数1. 介质名称：转炉煤气2. 介质成份：略3. 介质含尘：≤350mg/m34. 储存温度：0℃～60℃5. 介质含水：饱和6. 储气压力：2500～3000Pa三. 橡胶密封膜的技术条件1. 厚度：3±0.60.0mm；幅宽：≥1.2m2. 橡胶密封膜的技术条件： 2.1 橡胶密封膜的内外面均采纳丁腈橡胶加聚氯乙烯共混胶料(NBR+PVC)；2.2 粘接后成品尺寸：(周长公差±0.2%以下)；2.3 外部橡胶密封膜：外径及高以设计施工图纸尺寸为准；2.4 内部橡胶密封膜：外径及高以设计施工图纸尺寸为准；2.5 正常工况使用情况下，使用寿命不小于 15 年。3. 胶料性能指标(丁睛橡胶+PVC) 3.1 硫化胶物理机械性能 测试项目 规定值 抗拉强度(MPa) ≥11 伸长率(%) ≥350 橡胶硬度(邵氏) 60±5 度 3.2 热空气老化试验(试验条件：100℃×70 小时) 测试项目 规定值 抗拉强度(MPa) ≥10 伸长率(%) ≥300 橡胶硬度(邵氏) -5～+10 度 3.3 耐臭氧老化试验 (试验条件：常温 72 小时，臭氧 10000±5pphm×20% GB7762-87)测试项目 规定值 臭氧老化 无龟裂现象 3.4 耐油试验(试验条件：常温×24 小时)测试项目 规定值 耐 120#汽油+苯(3:1) △m% ≤10 耐航空煤油 △m% ±3 3.5 脆性温度 -40℃4. 胶料膜主体胶布性能指标(骨架层材料――尼龙帘线布)4.1 尼龙帘线布性能指标(径向)测试项目 规定值 强度 KN/5cm 5.1 以上 伸长率(%) 20～504.2 橡胶膜主体胶布疲劳试验测试项目 试验条件 规定值 胶布疲劳试验 常温、自由状态 250 次/分 80 万次无异常 胶布屈挠试验 自由状态 120 次/分 80...
