5万吨净水厂水工艺设计

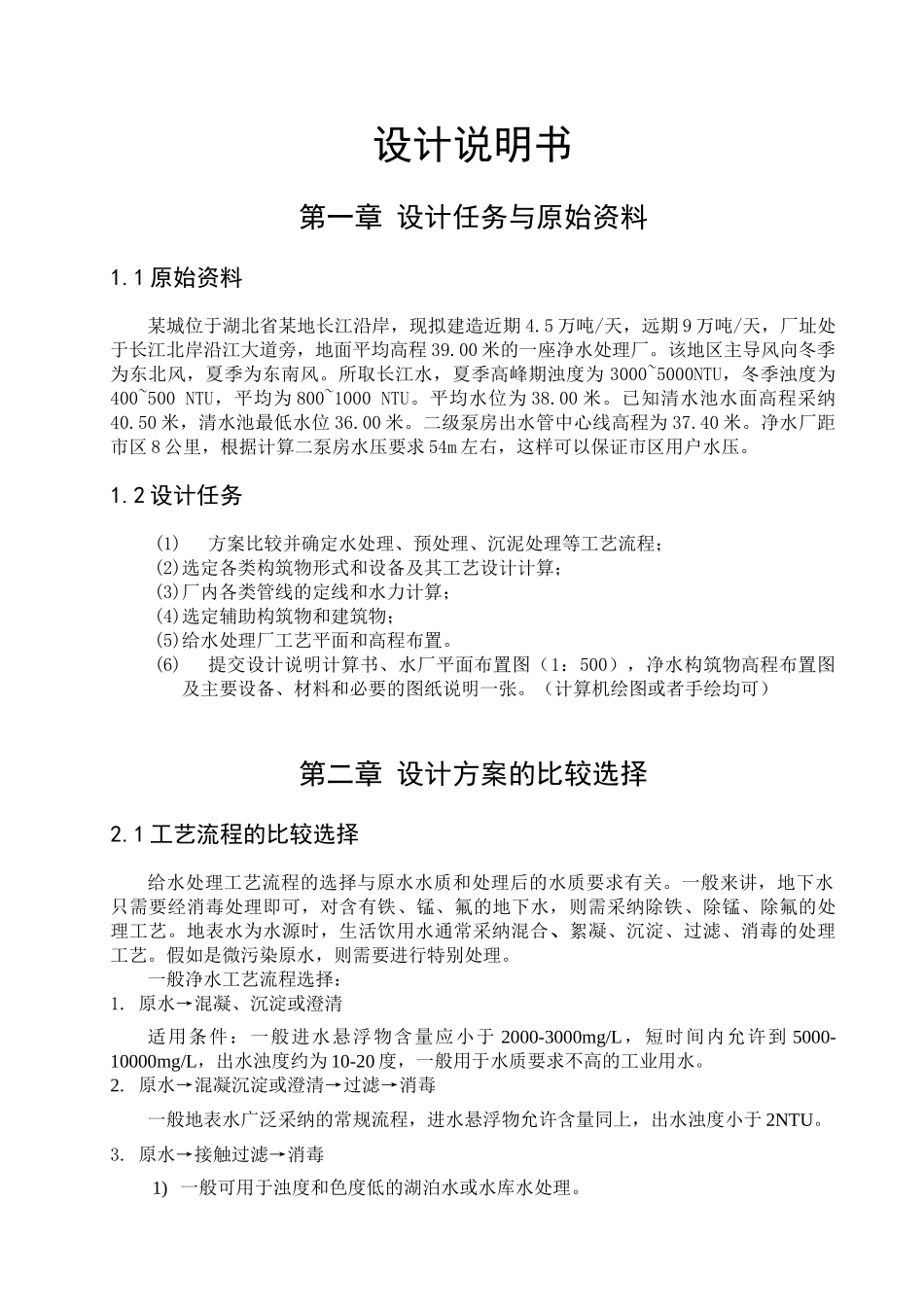

设计说明书第一章 设计任务与原始资料1.1 原始资料某城位于湖北省某地长江沿岸，现拟建造近期 4.5 万吨/天，远期 9 万吨/天，厂址处于长江北岸沿江大道旁，地面平均高程 39.00 米的一座净水处理厂。该地区主导风向冬季为东北风，夏季为东南风。所取长江水，夏季高峰期浊度为 3000~5000NTU，冬季浊度为400~500 NTU，平均为 800~1000 NTU。平均水位为 38.00 米。已知清水池水面高程采纳40.50 米，清水池最低水位 36.00 米。二级泵房出水管中心线高程为 37.40 米。净水厂距市区 8 公里，根据计算二泵房水压要求 54m 左右，这样可以保证市区用户水压。1.2 设计任务(1)方案比较并确定水处理、预处理、沉泥处理等工艺流程；(2)选定各类构筑物形式和设备及其工艺设计计算；(3)厂内各类管线的定线和水力计算；(4)选定辅助构筑物和建筑物；(5)给水处理厂工艺平面和高程布置。(6)提交设计说明计算书、水厂平面布置图（1：500），净水构筑物高程布置图及主要设备、材料和必要的图纸说明一张。（计算机绘图或者手绘均可）第二章 设计方案的比较选择2.1 工艺流程的比较选择给水处理工艺流程的选择与原水水质和处理后的水质要求有关。一般来讲，地下水只需要经消毒处理即可，对含有铁、锰、氟的地下水，则需采纳除铁、除锰、除氟的处理工艺。地表水为水源时，生活饮用水通常采纳混合、絮凝、沉淀、过滤、消毒的处理工艺。假如是微污染原水，则需要进行特别处理。一般净水工艺流程选择：1. 原水→混凝、沉淀或澄清适用条件：一般进水悬浮物含量应小于 2000-3000mg/L，短时间内允许到 5000-10000mg/L，出水浊度约为 10-20 度，一般用于水质要求不高的工业用水。2. 原水→混凝沉淀或澄清→过滤→消毒一般地表水广泛采纳的常规流程，进水悬浮物允许含量同上，出水浊度小于 2NTU。3. 原水→接触过滤→消毒1) 一般可用于浊度和色度低的湖泊水或水库水处理。2) 进水悬浮物含量一般小于 100mg/L，水质稳定、变化较小且无藻类繁殖。4. 原水→调蓄预沉、自然预沉或混凝预沉→混凝沉淀或澄清→过滤→消毒高浊度水二级沉淀（澄清），适用于含砂量大，砂峰持续时间较长时，预沉后原水含砂量可降低到 1000mg/L 以下。本设计采纳一般常规的净水处理工艺， 其净水工艺流程如下：2.2 处理构筑物的选择2.2.1 药剂投加设备药剂溶解池设计药剂溶解池时，为便于投置药剂，溶解池的设计高度一般以在地平面以下或半地下为宜，池顶宜高出地面...
