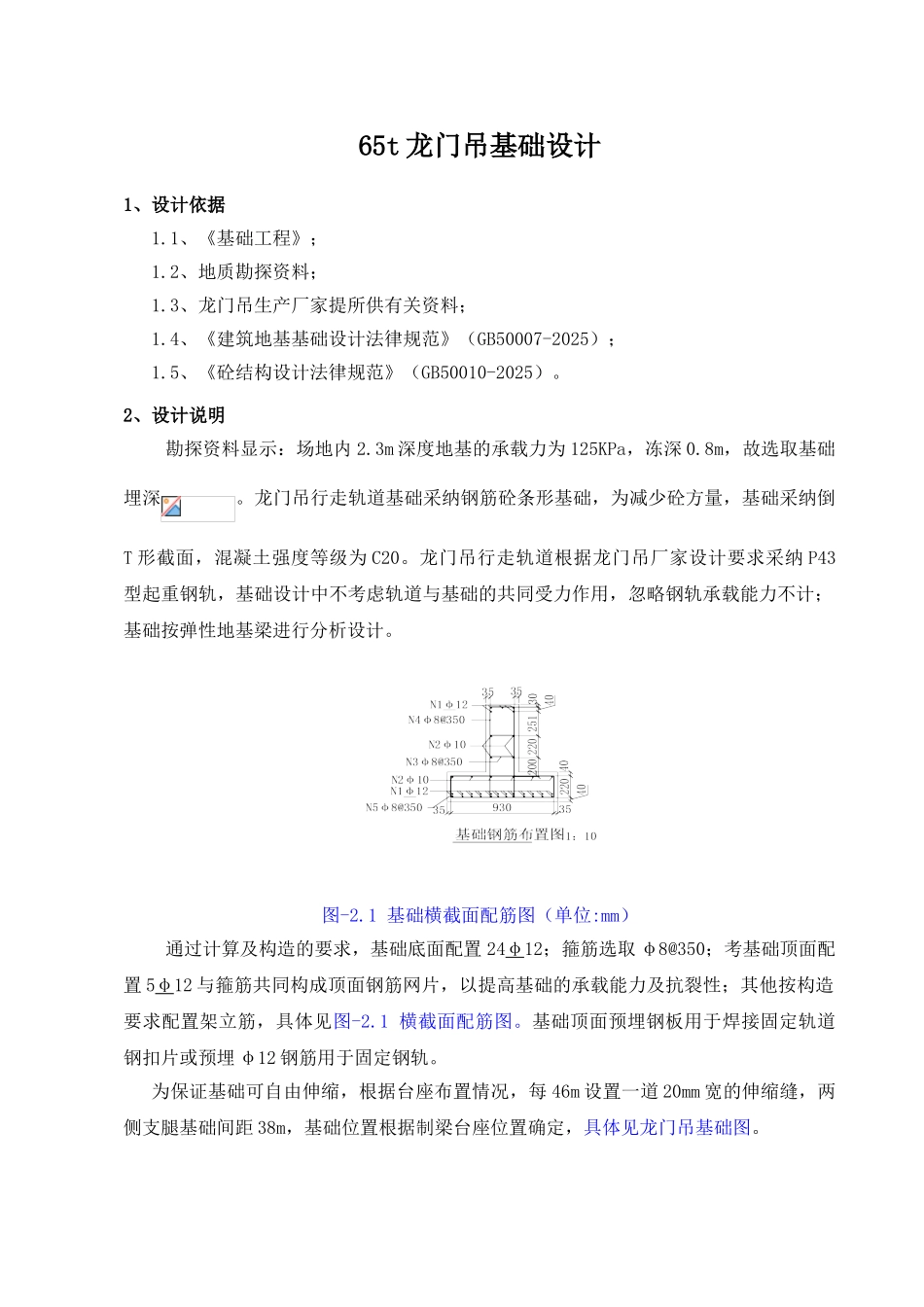

65t龙门吊基础设计计算书

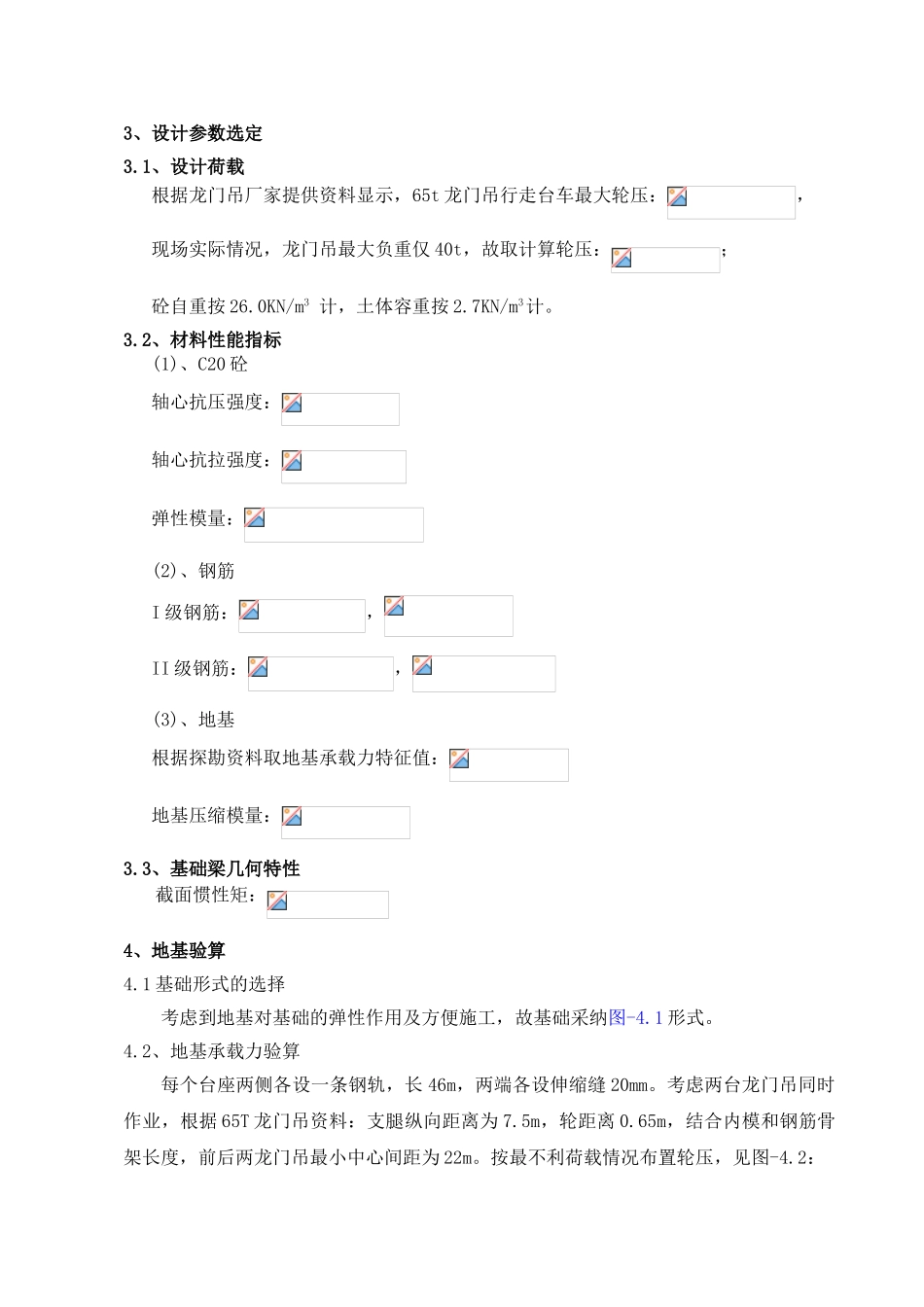

65t 龙门吊基础设计1、设计依据1.1、《基础工程》；1.2、地质勘探资料；1.3、龙门吊生产厂家提所供有关资料；1.4、《建筑地基基础设计法律规范》（GB50007-2025）；1.5、《砼结构设计法律规范》（GB50010-2025）。 2、设计说明勘探资料显示：场地内 2.3m 深度地基的承载力为 125KPa，冻深 0.8m，故选取基础埋深。龙门吊行走轨道基础采纳钢筋砼条形基础，为减少砼方量，基础采纳倒T 形截面，混凝土强度等级为 C20。龙门吊行走轨道根据龙门吊厂家设计要求采纳 P43型起重钢轨，基础设计中不考虑轨道与基础的共同受力作用，忽略钢轨承载能力不计；基础按弹性地基梁进行分析设计。 图-2.1 基础横截面配筋图（单位:mm）通过计算及构造的要求，基础底面配置 24φ12；箍筋选取 φ8@350；考基础顶面配置 5φ12 与箍筋共同构成顶面钢筋网片，以提高基础的承载能力及抗裂性；其他按构造要求配置架立筋，具体见图-2.1 横截面配筋图。基础顶面预埋钢板用于焊接固定轨道钢扣片或预埋 φ12 钢筋用于固定钢轨。为保证基础可自由伸缩，根据台座布置情况，每 46m 设置一道 20mm 宽的伸缩缝，两侧支腿基础间距 38m，基础位置根据制梁台座位置确定，具体见龙门吊基础图。3、设计参数选定3.1、设计荷载根据龙门吊厂家提供资料显示，65t 龙门吊行走台车最大轮压：，现场实际情况，龙门吊最大负重仅 40t，故取计算轮压：； 砼自重按 26.0KN/m3 计，土体容重按 2.7KN/m3计。3.2、材料性能指标(1)、C20 砼轴心抗压强度：轴心抗拉强度：弹性模量：(2)、钢筋I 级钢筋：，II 级钢筋：，(3)、地基根据探勘资料取地基承载力特征值：地基压缩模量：3.3、基础梁几何特性截面惯性矩：4、地基验算4.1 基础形式的选择考虑到地基对基础的弹性作用及方便施工，故基础采纳图-4.1 形式。4.2、地基承载力验算每个台座两侧各设一条钢轨，长 46m，两端各设伸缩缝 20mm。考虑两台龙门吊同时作业，根据 65T 龙门吊资料：支腿纵向距离为 7.5m，轮距离 0.65m，结合内模和钢筋骨架长度，前后两龙门吊最小中心间距为 22m。按最不利荷载情况布置轮压，见图-4.2：图-4.1：基础截面图（单位：mm）图-4.2：荷载布置图（单位：m）采纳弹性地基梁模型计算地基的反力，根据场地地质勘测资料显示，地基持力层为粉质粘土，压缩模量，查表取泊松比；基础梁边比：，按柔性基础查表的，影响系数。基础截面惯性距：。地基变形模量：地基抗力系数：荷载计算模式判定：P1...
