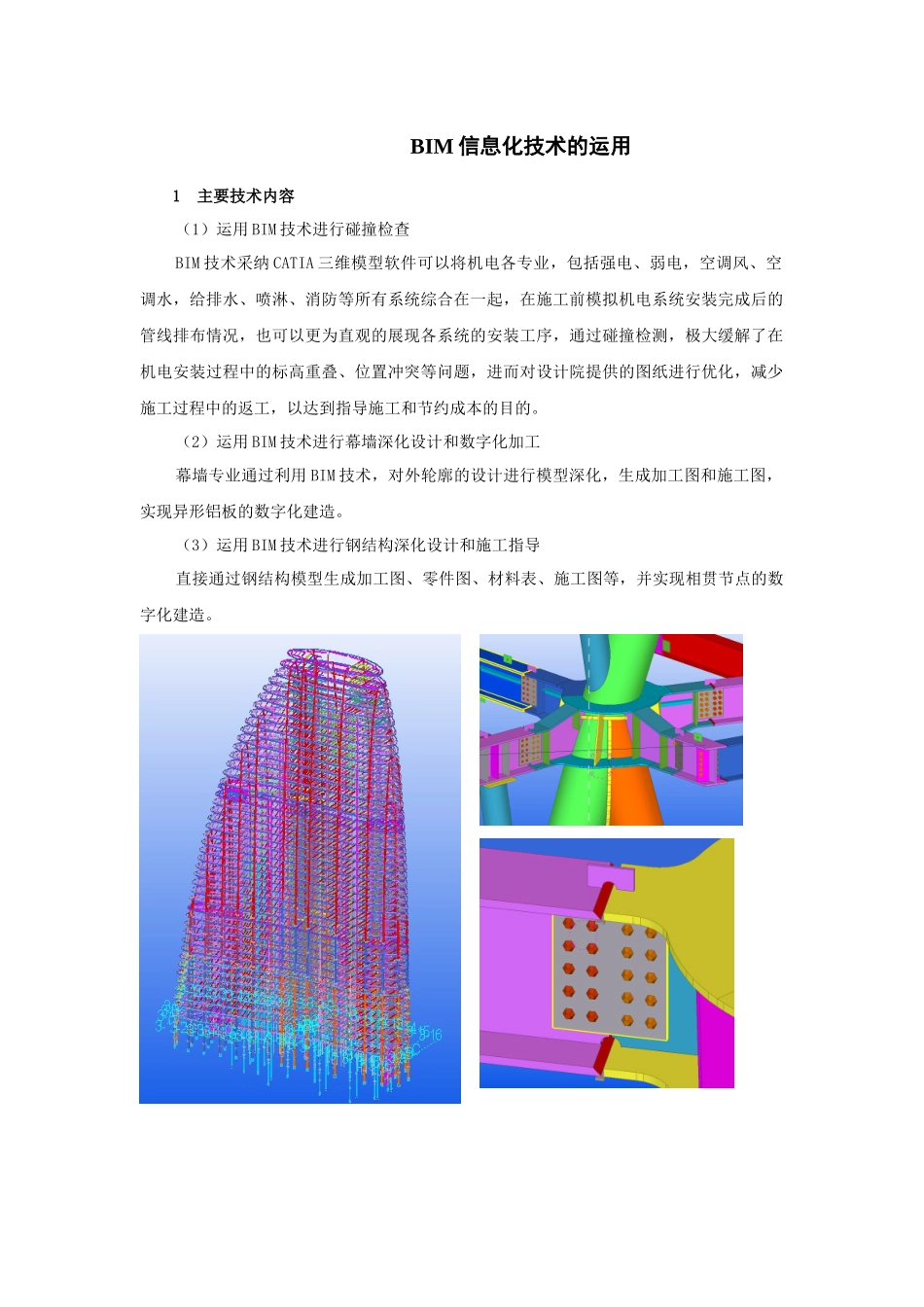

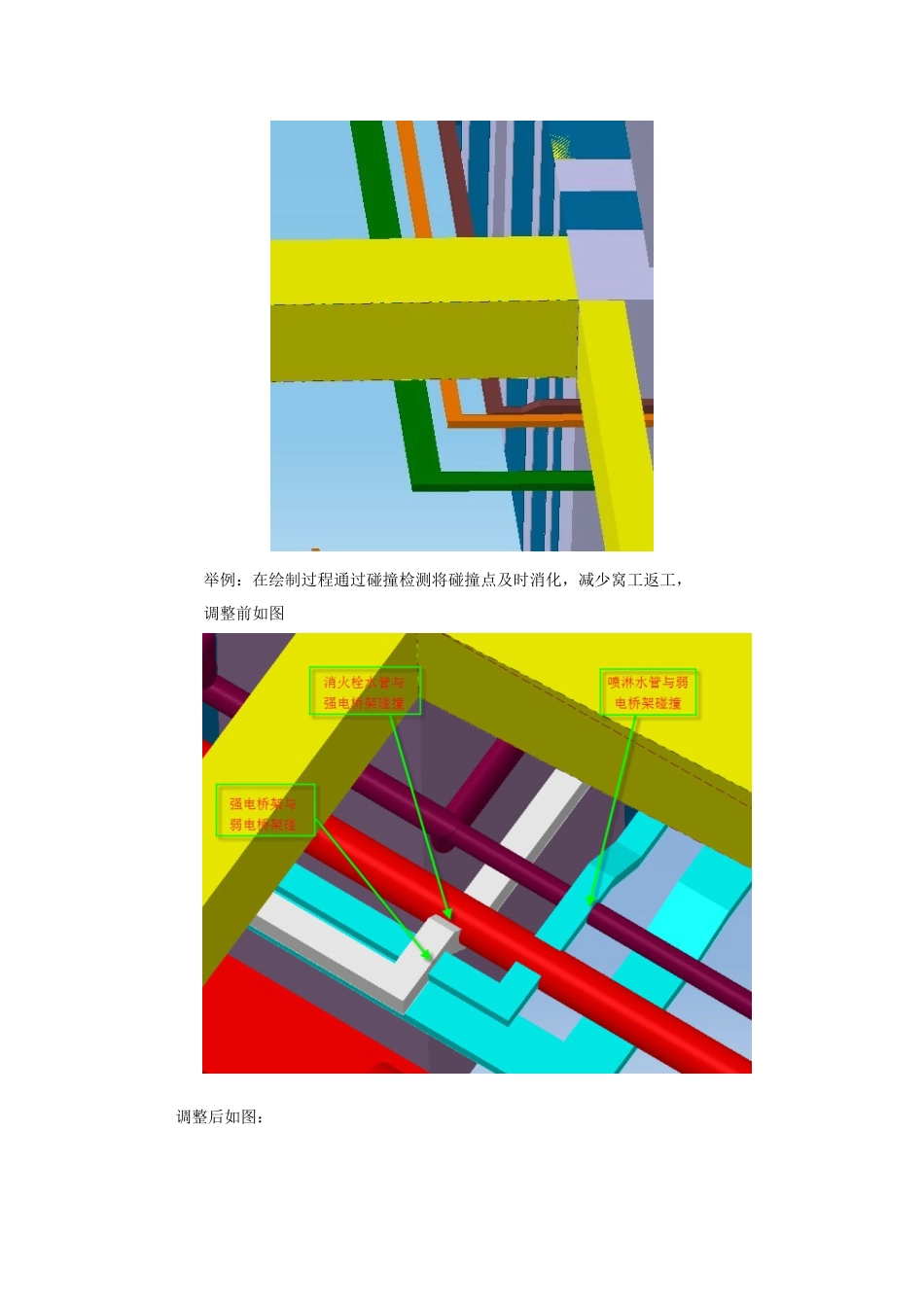

BIM 信息化技术的运用1 主要技术内容（1）运用 BIM 技术进行碰撞检查BIM 技术采纳 CATIA 三维模型软件可以将机电各专业，包括强电、弱电，空调风、空调水，给排水、喷淋、消防等所有系统综合在一起，在施工前模拟机电系统安装完成后的管线排布情况，也可以更为直观的展现各系统的安装工序，通过碰撞检测，极大缓解了在机电安装过程中的标高重叠、位置冲突等问题，进而对设计院提供的图纸进行优化，减少施工过程中的返工，以达到指导施工和节约成本的目的。（2）运用 BIM 技术进行幕墙深化设计和数字化加工幕墙专业通过利用 BIM 技术，对外轮廓的设计进行模型深化，生成加工图和施工图，实现异形铝板的数字化建造。（3）运用 BIM 技术进行钢结构深化设计和施工指导直接通过钢结构模型生成加工图、零件图、材料表、施工图等，并实现相贯节点的数字化建造。 2 技术指标在采纳 CATIA 三维模型软件将设计院提供的各专业机电管线图汇总在一起前，可以使施工人员更好的了解设计意图，掌握各系统管道与线槽的材质及规格型号，明确楼层高度在绘图过程中就可以发现机电管道之间存在的碰撞，进而将碰撞点消化；同时可以清楚直观的对综合管线进行排布，尽量减少翻弯以及管线冗长浪费，做出最优方案进而指导现场施工。3 经济、环境效果分析1） 机电专业A、 通常使用的二维制图软件，并不能保证图纸零碰撞，所以在施工过程中如发现错误就要拆改，既浪费人工与浪费材料，但是采纳 CATIA 三维模型软件就可以避开此类问题，将所有碰撞在施工图绘制阶段解决，最大化的减少窝工返工，降低成本；B、 根据排布好的三维立体模型，综合系统可以采纳综合支吊架，减少支架的使用，合理利用好了空间，同时降低了成本。只有采纳管线综合布置技术才能更好地进行综合支架的选择与计算；C、 在采纳 CATIA 绘制综合管线施工图的时候，可以优化设计院的设计图纸，减少管线的冗长浪费，例如设计院提供的图纸是在施工图绘制过程中通过综合排布将线槽放在靠近核心筒一次墙位置，减少了走廊拐弯处以及进竖井的线槽使用如图：举例：在绘制过程通过碰撞检测将碰撞点及时消化，减少窝工返工，调整前如图调整后如图：2）幕墙专业幕墙专业根据总设计单位提供的幕墙外皮模型进行深化，并生成龙骨、铝塑板块等异形非标构件加工图，进行数字化的加工和安装；工程中存在大量的非标幕墙龙骨，本工程直接更具模型生成的龙骨加工图在工程组焊，现场基本杜绝了切割焊接作业...
