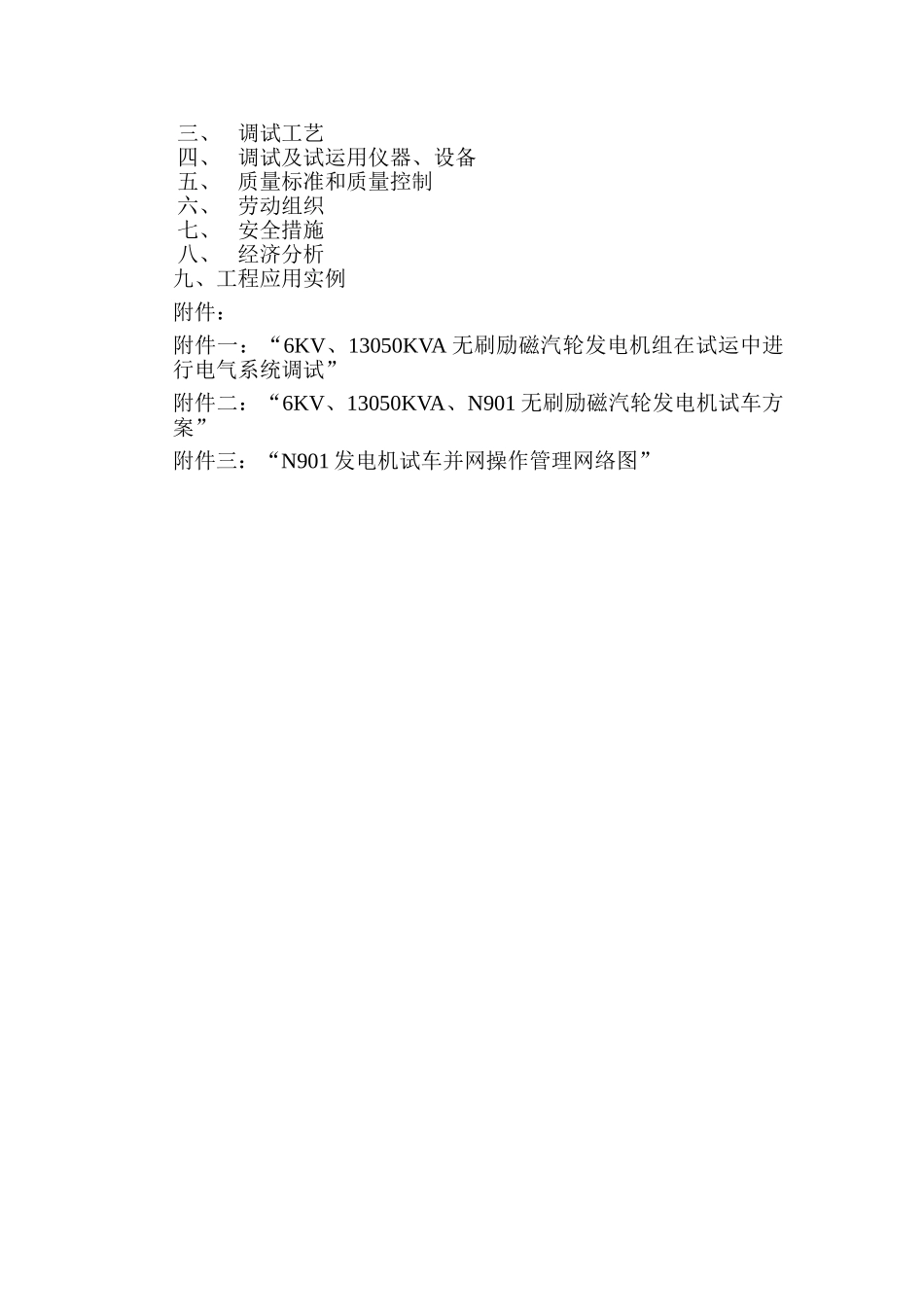

6KV 汽轮发电机组电气系统调试及试运工法编写人：刘世千中化总公司第十三建设公司一九九 O 年七月目 录一、 前言二、 工作原理及适用条件三、 调试工艺四、 调试及试运用仪器、设备五、 质量标准和质量控制六、 劳动组织七、 安全措施八、 经济分析九、工程应用实例附件：附件一：“6KV、13050KVA 无刷励磁汽轮发电机组在试运中进行电气系统调试”附件二：“6KV、13050KVA、N901 无刷励磁汽轮发电机试车方案”附件三：“N901 发电机试车并网操作管理网络图” 一、前言目前，大、中型特别是新建的化工企业，为了保证化工生产的连续及综合利用能源，常设有自备电站，与电网以一定的运行方式提供可靠的供电。发电机组设有各种保护、控制、自动装置、模拟、监测、信号及报警系统，设备、器件及一、二次线路单体及分部调试完毕后，要进行系统调试及试运。本工法采纳了在汽轮机发电机组试运期间，进行发电机的特性试验，电气系统的保护及自动控制、切换试验。本工法特点：（一）本工法在学习、应用国外先进技术的基础上进行总结、完善，适用于自动控制、调节系统采纳电子集成电路及采纳电子保护的汽轮发电机组。（二）利用汽轮机组试运转时机，即电气系统调试与汽轮机机组试运转同时配合或穿插进行，合理利用了劳动力，节约了工日，缩短了工期。（三）利用已安装好的各种电气设备、器件、线路及表计等，减少了试验设备、仪器及线路使用的消耗。（四）汽轮机发电机组试运是个系统工程，设备专业与电气专业共同制定试运方案，电气专业利用汽轮机组试运期间，进行发电机的各种试验，与设备专业协调配合，方法是科学的，技术上是可行的，实践上是成功的。二、工作原理及适用条件（一）工作原理利用汽轮发电机组试运转期间，设备专业与电气专业协调配合的情况下，电气系统一、二次设备、器件及线路（包括保护、控制、监测、模拟、信号及报警系统）投入工作，进行发电机的特性试验、保护试验及自动控制、切换试验。利用发电机出口短路时，定子电流可调，发电机断路状况下，定子电压可调。则可分别试验反应电流量和电压量的各种保护试验项目；发电机负荷运行及并网，可进行发电机功率方向等保护试验项目。（二）适用条件1、适用于 6KV、12000KW 及其以下，自动控制、调节系统采纳电子集成电路及采纳电子保护的汽轮发电机组。2、发电机系统（包括发电机本体、辅机、附属系统，保护、控制、自动装置、模拟、监测、信号及报警系统），所有一、二...
